半導体ウェーハの薄化(はくか)工程における品質不良の要因とは?~クラック・チッピング・反り・TTVを解説~

2026.07.02 ジャーナル

1.半導体ウェーハの薄化工程とは
 薄化は単なる削り工程ではなく、強度と応力を極限まで制御する工程です。
極薄領域の研削では、ウェーハに加わる機械的負荷や熱が、そのままウェーハの構造そのものを破壊するエネルギーへと直結します。

2.ウェーハ薄化工程における品質不良の4大要因
 ウェーハの薄化工程において、品質不良の9割以上が以下の要因に集約されます。
これらは互いに連動しているため、それぞれの要因に応じた的確な対策が必要です。

 2-1 クラック(Cracking/ひび割れ)
  ウェーハの表面や内部に生じる亀裂を指します。後工程での全損割れを引き起こす最大の原因となります。

  【クラック(Cracking)の要因】
   ●表面クラックの起因(研削変質層)
    物理的研削により、結晶欠陥や転位を含んだ研削変質層(マイクロクラック)が必ず形成され、
    引っ張り応力を受けた際の割れの起点(応力集中点)となります。
   ●内部クラックの起因(残留応力)
    研削時の熱や機械的負荷による応力の不均一分布。薄化されると剛性が激減し、内部応力に耐えきれず自壊するように割れます。
   ●外部起因(ハンドリング負荷)
    ステージへの脱着応力、ロボットアームの微細な振動などの外部負荷等です。

 2-2 チッピング(Chipping/欠け)
  ウェーハの端(エッジ)などが、物理的な衝撃で部分的に崩れ落ちる「欠け」の現象です。

  【チッピング(Chipping)の要因】
   ●エッジ部への応力集中
    研削時に砥石がウェーハの外周を通過する際、エッジ部に過度な応力がかかり、欠けてしまいます。
   ●難削材の脆性破壊
    特に高硬度・高脆性材料では、加工中の微小な割れが横方向に進展し、欠け落ちやすくなり、
    さらなるクラックを誘発する可能性があります。

 2-3 反り(Bow/Warp)
   ウェーハ全体の剛性低下に伴い、表裏の応力バランスが崩れて変形する現象です。

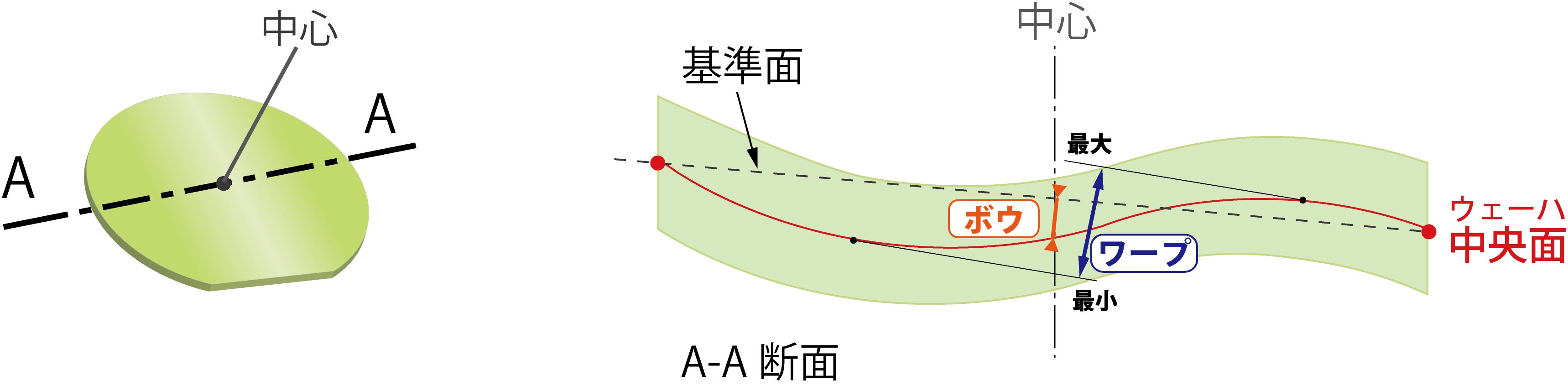

  反りには「Bow(ボウ)」と「Warp(ワープ)」があります。
    Bow(ボウ)  ・・・ ウェーハ中央面と基準面からの距離を示す指標です。
    Warp(ワープ)・・・ 基準面とウェーハ中央面の距離の最大値と最小値の差を示す指標です。

img_Bow_Warp
    ※ウェーハ中央面・・・ウェーハ厚みの半分

  【反り(Bow/Warp)の要因】
   ●プロセス履歴の蓄積
    粗研削時の深いダメージや、仕上げ研削の内部応力の蓄積。
   ●材料特有の要因
    結晶異方性による面内の応力不均一や、異種材料の貼り合わせウェーハにおける熱膨張係数差。

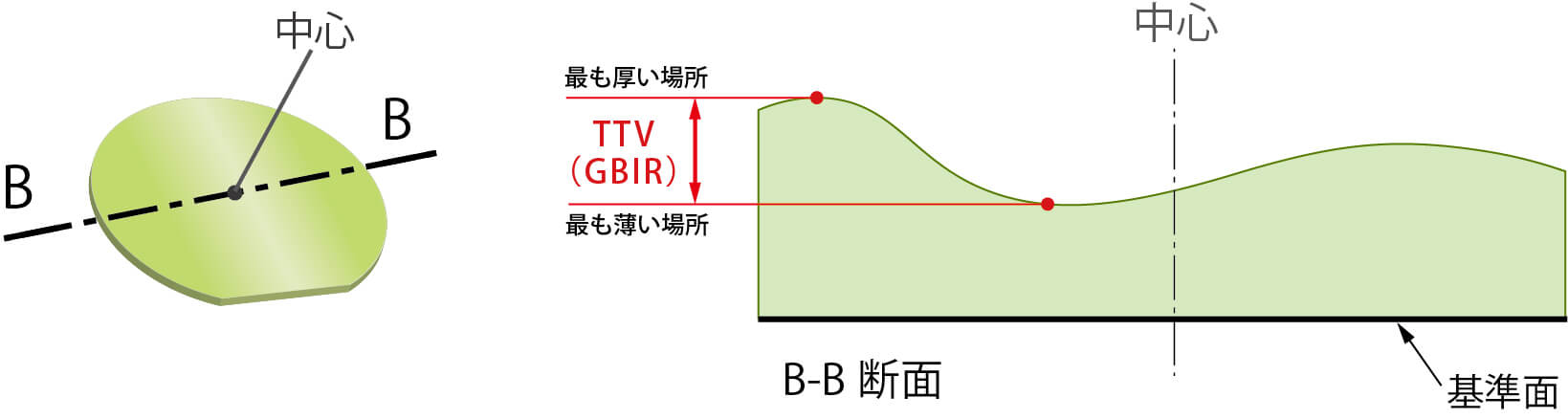

 2-4 TTV(Total Thickness Variation)/厚み・ばらつき
   1枚のウェーハ内における「最も厚い場所」と「最も薄い場所」の差であり、
  平坦度を表す指標の一つです。

  【TTVに影響する要因】
   ●ウェーハの反りによる削りムラ
    ウェーハ自体がBow/Warpによって歪んでいると、チャックテーブルに均一に吸着できず、
    ステージ上で浮いた部分が過剰に削られて厚みにムラができます。
   ●装置側の微小な変位
    装置の熱変位や砥石の微小な変位などが、そのままミクロン単位の厚みばらつきとしてウェーハに転写されます。

3.半導体ウェーハ薄化の成功はプロセス統合にあり
 「割れ」「反り」「チッピング」の対策を個別バラバラに考えていては、片方を解決した時にもう片方が悪化する可能性があります。
これらすべての課題をクリアし、極薄領域で安定させるためには、機械加工・材料工学・応力制御を一つに融合させた統合戦略が不可欠です。
