センタレス研削盤

  • C1003
    Model 型式C1003
    Grinding Capacity
    加工範囲
    O.D.(Max.)[mm]φ5
    G.W. Size
    といし寸法(㎜)
    O.D.(Max.)[mm]φ100
    Width[mm]30
    Floor Space
    床面積
    W×D [mm]600×1,465
    Machine Weight
    質量
    [Kg]1,000

    クーラータンク等の附帯装置を機械内部にオールインワン。センタードレスシステムで研削砥石・調整車を完全自動ドレス。センターハイト自動設定。NCブレード上下機構でワンタッチ微調整。外径端面同研削。「超小形平面研削盤 R011」と連結して連続研削が可能。

    製品仕様ダウンロード

    クーラータンク等の附帯装置を機械内部にオールインワン。センタードレスシステムで研削砥石・調整車を完全自動ドレス。センターハイト自動設定。NCブレード上下機構でワンタッチ微調整。外径端面同研削。「超小形平面研削盤 R011」と連結して連続研削が可能。

    製品仕様ダウンロード
    kcl50
    kcl50
    Model 型式KCL50KCL50S
    Grinding Capacity
    加工範囲
    O.D.(Min.~Max.)[mm]φ0.2~φ5.0
    G.W. Size
    といし寸法(㎜)
    O.D.(Max.~Min.)[mm]φ150~φ120
    Width[mm]5030
    Floor Space
    床面積
    W×D [mm]1,600×1,580
    Machine Weight
    質量
    [Kg]1,600

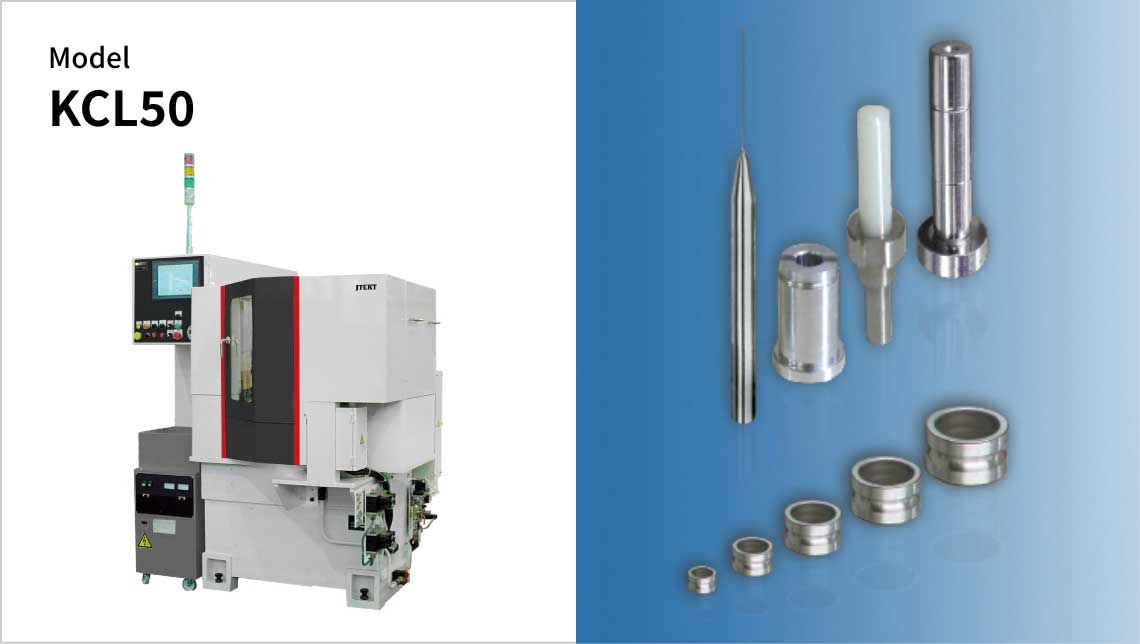

    超小径加工品のサブミクロン加工が可能。
    φ3.175mmを1パスでφ0.1mmまで研削、大径部との同軸度は0.1㎛以下。

    kcl50

    超小径加工品のサブミクロン加工が可能。
    φ3.175mmを1パスでφ0.1mmまで研削、大径部との同軸度は0.1㎛以下。

    製品仕様ダウンロード

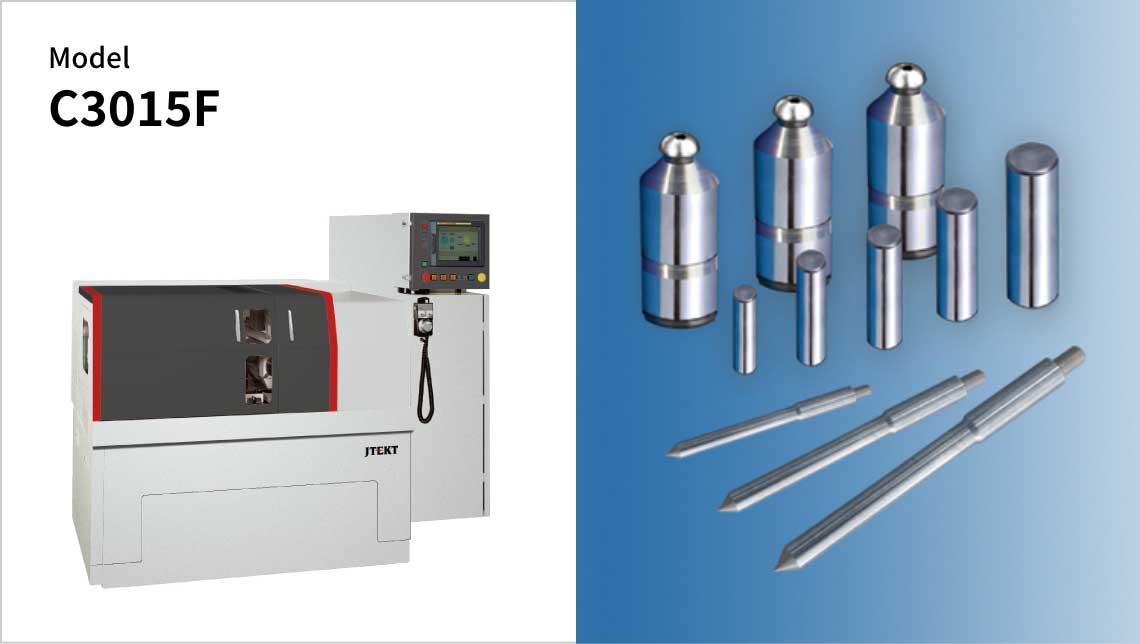

    c3015f
    Model 型式C3015F
    Grinding Capacity
    加工範囲
    O.D.(Min.~Max.)[mm]φ0.8~φ25
    G.W. Size
    といし寸法(㎜)
    O.D.(Max.~Min.)[mm]φ305~φ225
    Width[mm]150
    Floor Space
    床面積
    W×D [mm]1,850×900
    Machine Weight
    質量
    [Kg]3,500

    段取りガイダンスによるワ-ク径の指定で、適切な研削条件をディスプレイ表示。 熱変位極小化でウォ-ミングアップレス。
    レーザー定寸装置による研削条件自動変更で「加工精度」を継続。

    段取りガイダンスによるワ-ク径の指定で、適切な研削条件をディスプレイ表示。 熱変位極小化でウォ-ミングアップレス。
    レーザー定寸装置による研削条件自動変更で「加工精度」を継続。

    製品仕様ダウンロード
    c3510
    c3510
    Model 型式C3510
    Grinding Capacity
    加工範囲
    O.D.(Min.~Max.)[mm] φ1.0~φ10
    G.W. Size
    といし寸法(㎜)
    O.D.(Max.~Min.)[mm] φ355~φ255
    Width[mm]100
    Floor Space
    床面積
    W×D [mm]1,000×1,620
    Machine Weight
    質量
    [Kg]2,500

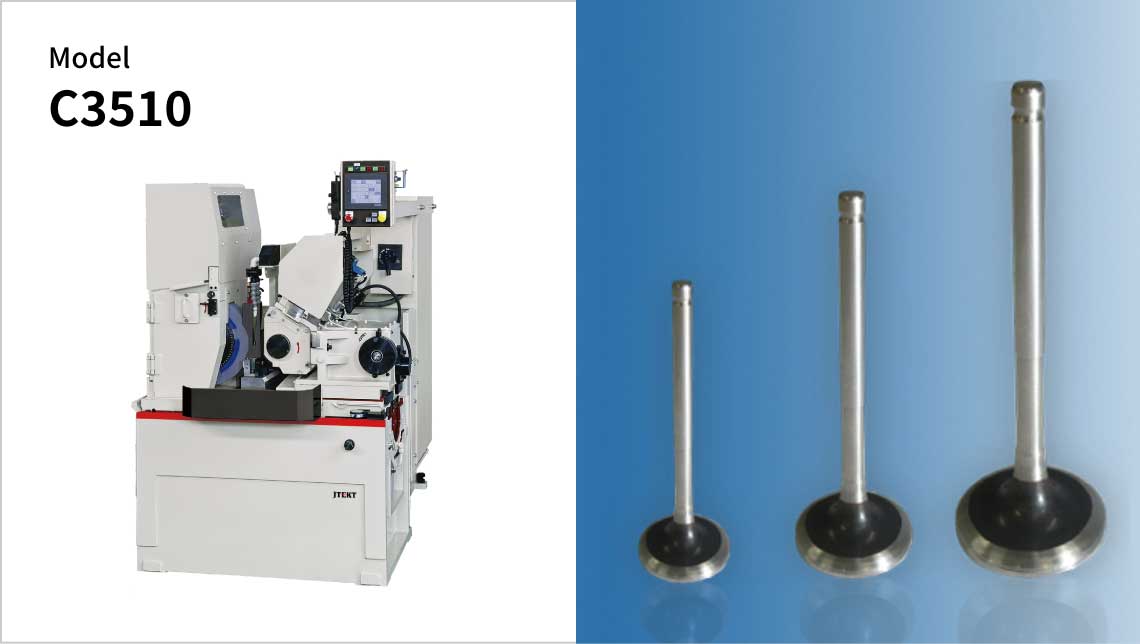

    エンジンバルブの研削では、バルブステム(弁棒部)をセンタレス研削盤、バルブヘッド(平面部)を「Rシリーズ平面研削盤」で鏡面研削。

    c3510

    エンジンバルブの研削では、バルブステム(弁棒部)をセンタレス研削盤、バルブヘッド(平面部)を「Rシリーズ平面研削盤」で鏡面研削。

    製品仕様ダウンロード

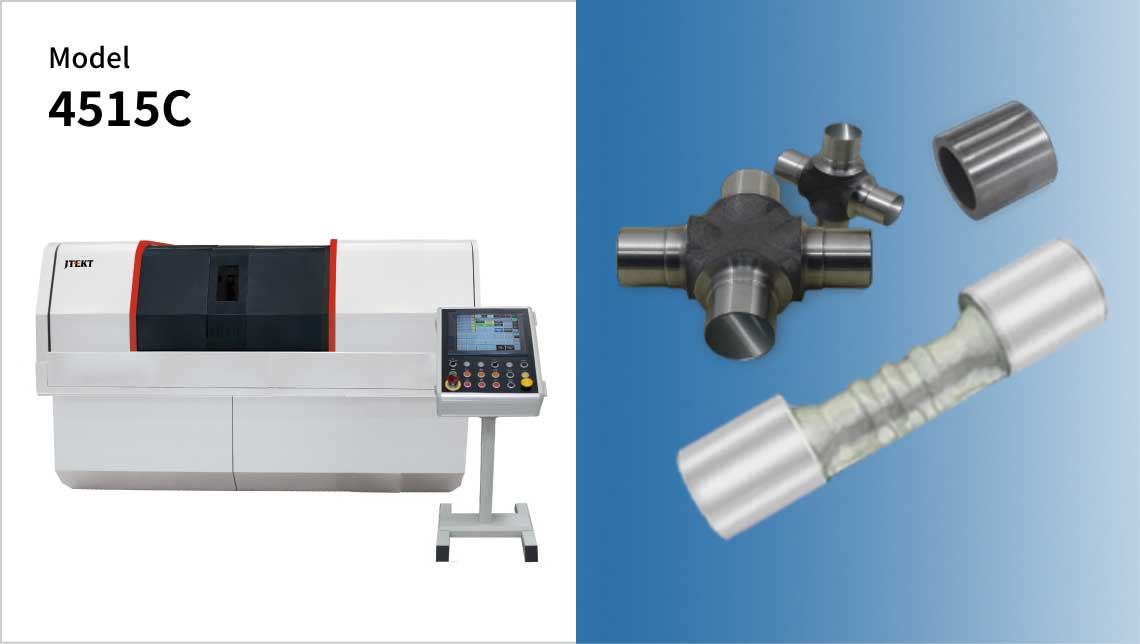

    4515c
    4515c
    Model 型式4515C6015C
    Grinding Capacity
    加工範囲
    O.D.(Min.~Max.)[mm] φ1.2~φ40 φ1.2~φ60
    G.W. Size
    といし寸法(㎜)
    O.D.(Max.~Min.)[mm] φ455~φ360 φ610~φ470
    Width[mm]150
    Floor Space
    床面積
    W×D [mm]2,460×1,580
    Machine Weight
    質量
    [Kg]3,5004,000

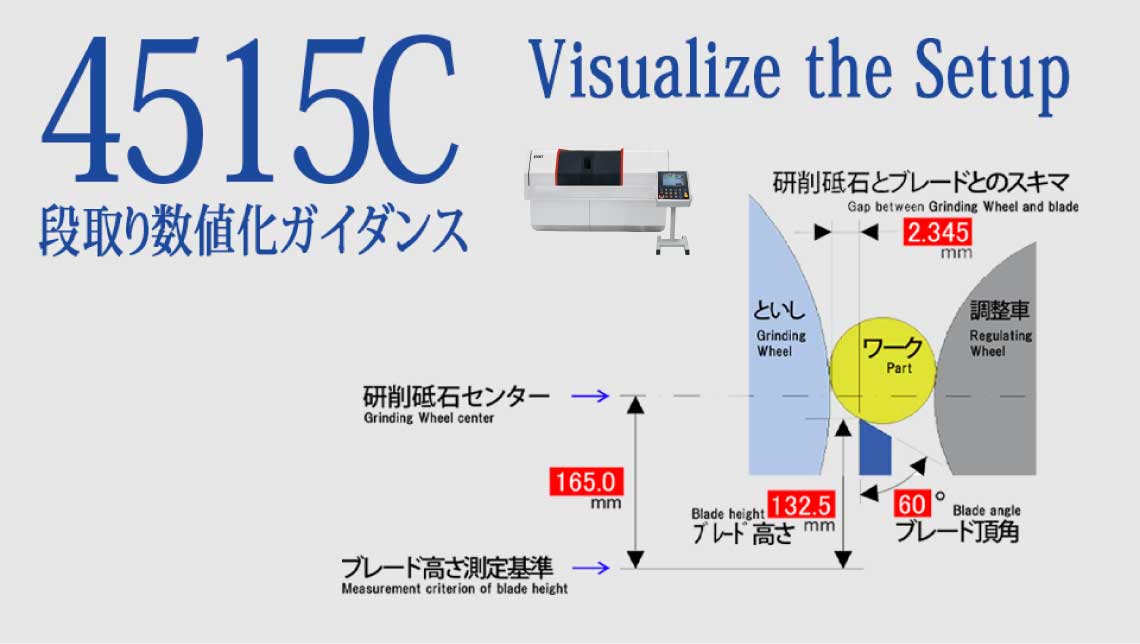

    スル-フィ-ド研削時の加工物パスラインを操作画面で確認、段取りの数値化が可能。 研削砥石φ610で省スペース (6015C)砥石軸は片持ち式。 調整車軸はワンタッチ交換。

    4515c

    スル-フィ-ド研削時の加工物パスラインを操作画面で確認、段取りの数値化が可能。 研削砥石φ610で省スペース (6015C)砥石軸は片持ち式。 調整車軸はワンタッチ交換。

    製品仕様ダウンロード

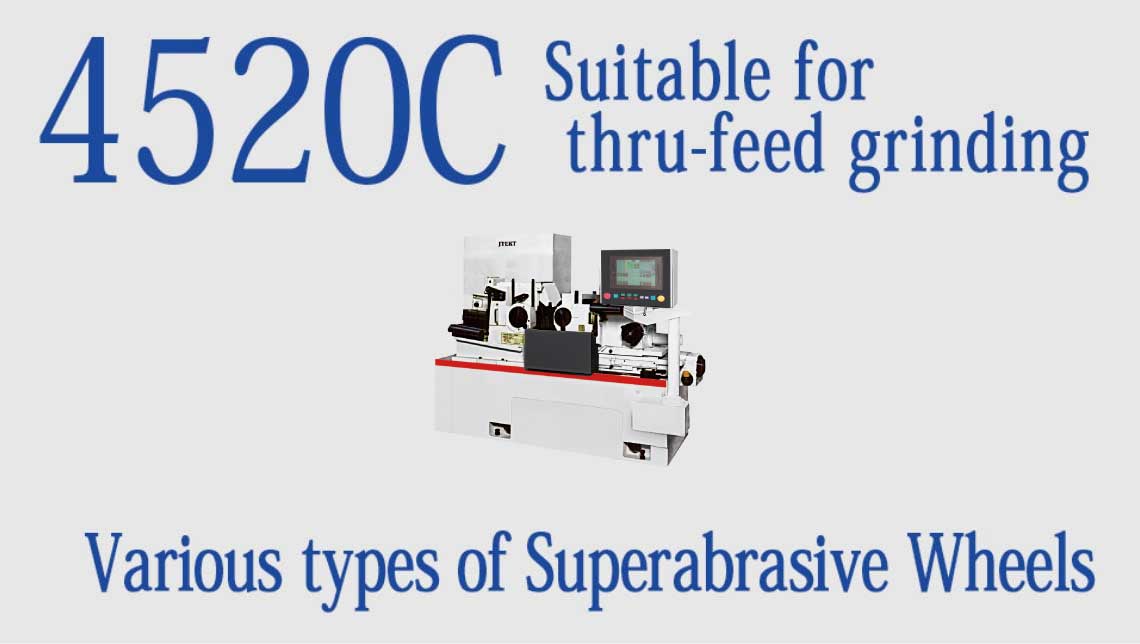

    4520C
    4520C
    Model 型式4520C
    Grinding Capacity
    加工範囲
    O.D.(Min.~Max.)[mm] φ1.2~φ40
    G.W. Size
    といし寸法(㎜)
    O.D.(Max.~Min.)[mm] φ455~φ320
    Width[mm]205
    Floor Space
    床面積
    W×D [mm]2,460×1,580
    Machine Weight
    質量
    [Kg]4,000

    ワイドレンジの超砥粒といしを装着可能。 特に、スル-フィ-ド研削に最適。

    4520C

    ワイドレンジの超砥粒といしを装着可能。 特に、スル-フィ-ド研削に最適。

    製品仕様ダウンロード

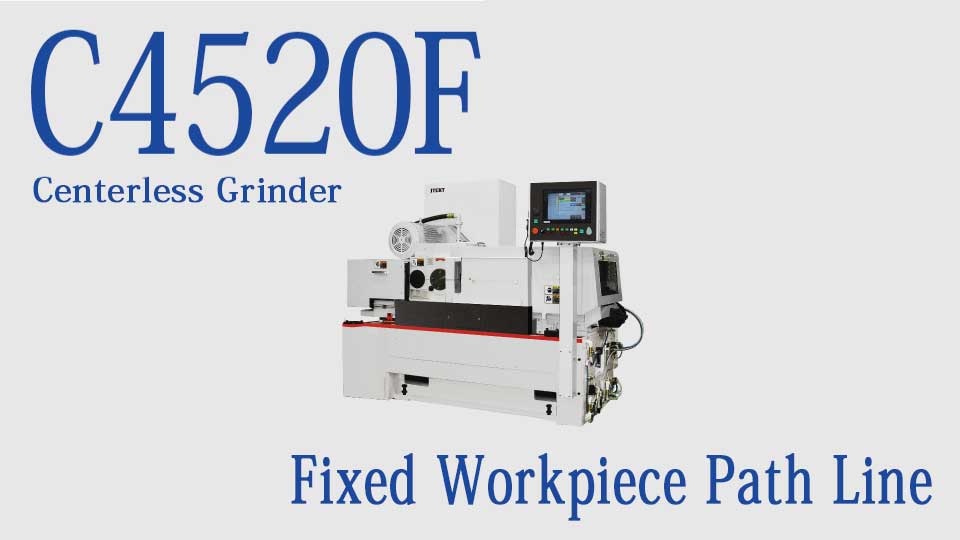

    C4520F
    C4520F
    Model 型式 C4520F C4520FS
    Grinding Capacity
    加工範囲
    O.D.(Min.~Max.)[mm] φ1.0~φ50
    G.W. Size
    といし寸法(㎜)
    O.D.(Max.~Min.)[mm] φ455~φ320
    Width[mm]205
    Floor Space
    床面積
    W×D [mm]2,100×1,500
    Machine Weight
    質量
    [Kg]4,5005,000

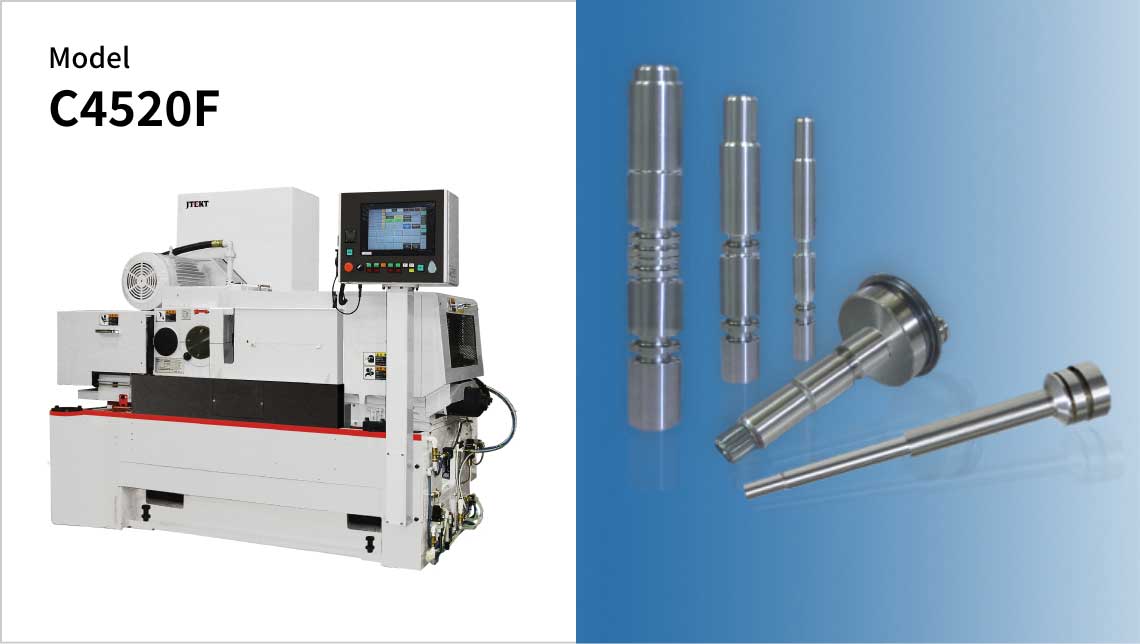

    C4520FSは、調整車台にスラント構造を採用、造円作用に影響するセンタ-ハイト角の変化を極小にして、真円度の安定性を向上。

    C4520F

    C4520FSは、調整車台にスラント構造を採用、造円作用に影響するセンタ-ハイト角の変化を極小にして、真円度の安定性を向上。

    製品仕様ダウンロード

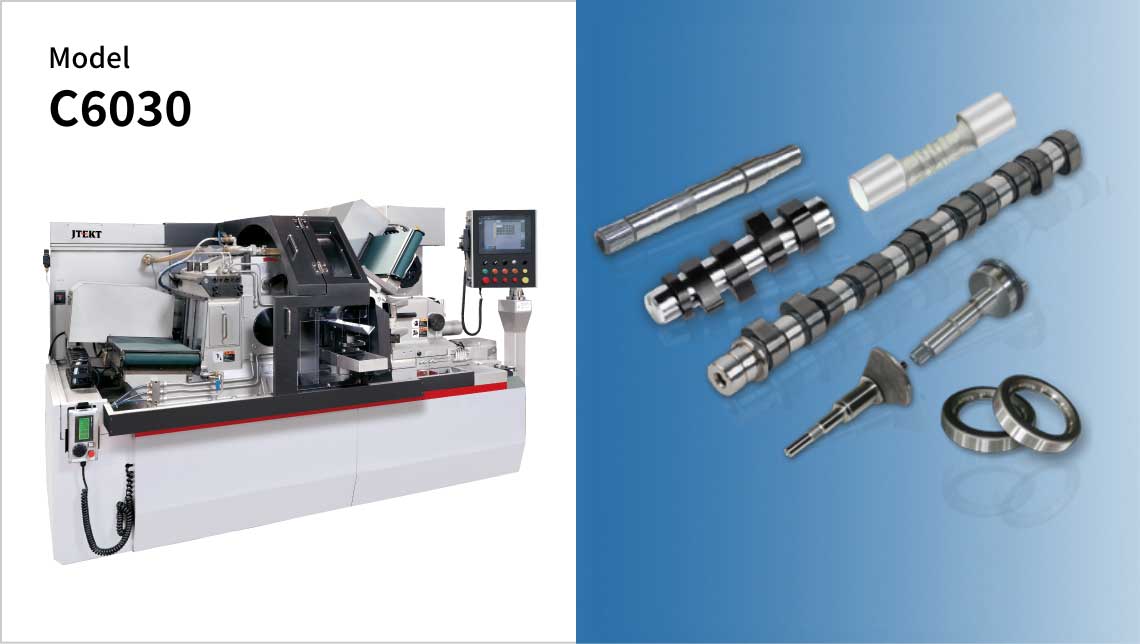

    C6030
    Model 型式 C6020 C6030 C6040
    Grinding Capacity
    加工範囲
    O.D.(Min.~Max.)[mm] φ1.6~φ120
    G.W. Size
    といし寸法(㎜)
    O.D.(Max.~Min.)[mm] φ610~φ470
    Width[mm]205305405
    Floor Space
    床面積
    W×D [mm]2,900×2,180
    Machine Weight
    質量
    [Kg]8,9009,0009,200

    画面操作の段取りガイダンスによる早い段替え、異なるのワ-クに砥石位置を自動調整、といし台のク-ラント循環による熱変位抑制、ドレス状態監視システムで高精度ドレス、高精度研削から重研削まで対応、搬送システムも充実。

    画面操作の段取りガイダンスによる早い段替え、異なるのワ-クに砥石位置を自動調整、といし台のク-ラント循環による熱変位抑制、ドレス状態監視システムで高精度ドレス、高精度研削から重研削まで対応、搬送システムも充実。

    製品仕様ダウンロード

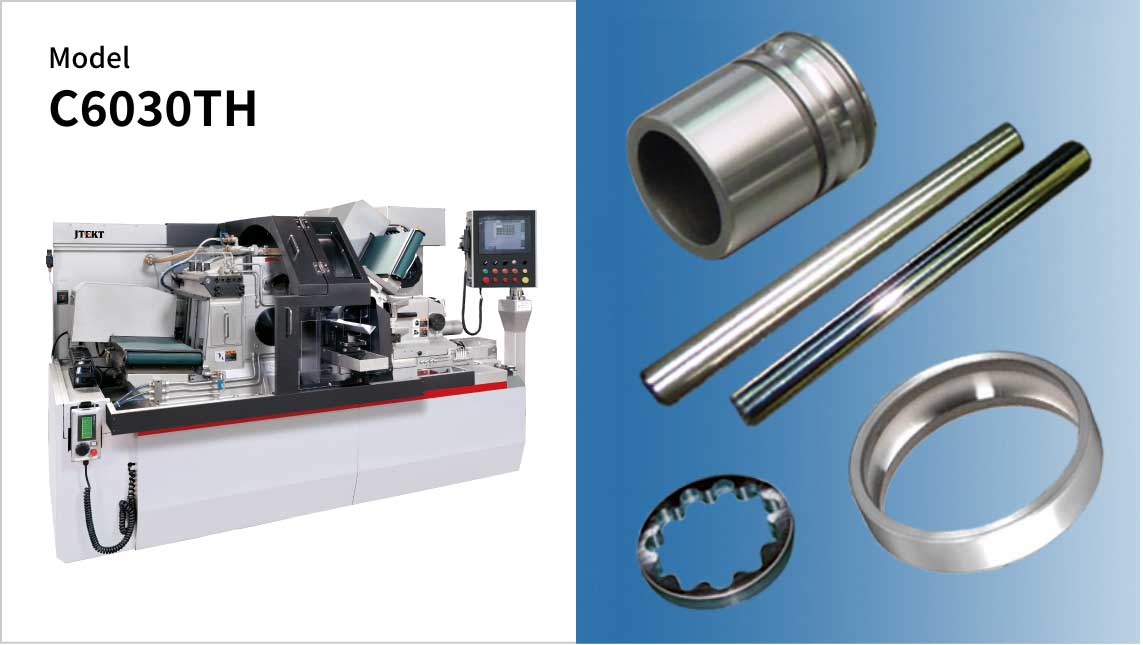

    C6030TH
    Model 型式 C6030TH
    Grinding Capacity
    加工範囲
    O.D.(Min.~Max.)[mm] φ5~φ150
    G.W. Size
    といし寸法(㎜)
    O.D.(Max.)[mm] φ610
    Width[mm]305
    Floor Space
    床面積
    W×D [mm]3,350×2,470
    Machine Weight
    質量
    [Kg]11,000

    自動化とガイダンスによる段取り調整で、段替え時間を大幅に短縮したスルーフィードセンタレス研削盤。

    自動化とガイダンスによる段取り調整で、段替え時間を大幅に短縮したスルーフィードセンタレス研削盤。

    製品仕様ダウンロード

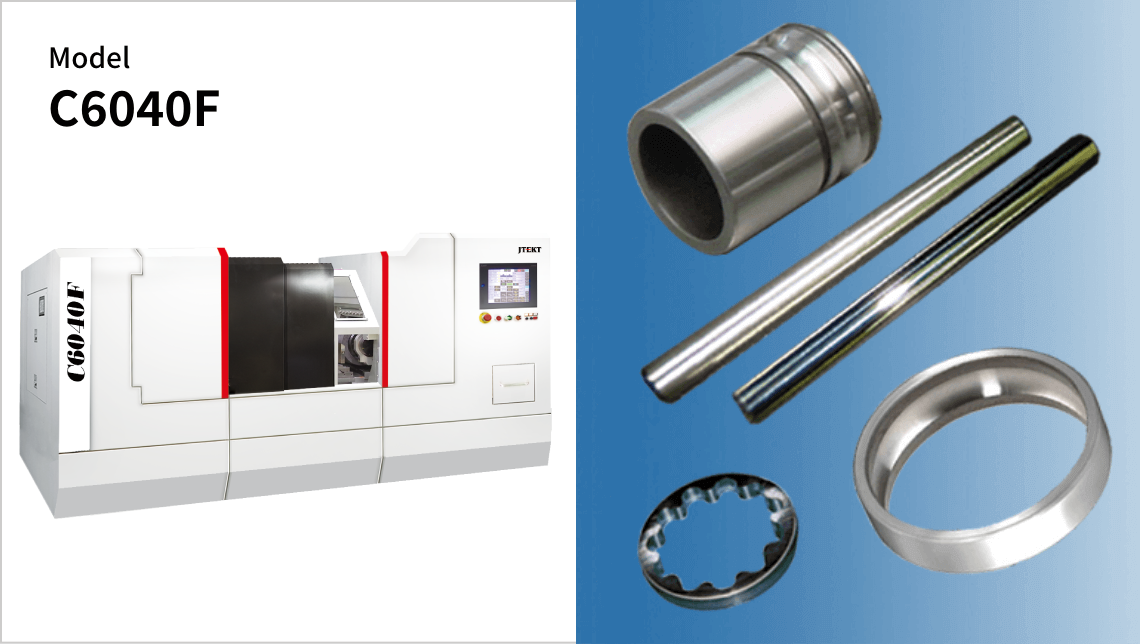

    C6060F
    Model 型式 C6040F
    Grinding Capacity
    加工範囲
    O.D.(Min.~Max.)[mm] φ1.6~φ120
    G.W. Size
    といし寸法(㎜)
    O.D.(Max.~Min.)[mm] φ610~φ470
    Width[mm]405
    Floor Space
    床面積
    W×D [mm]3,250×2,400
    Machine Weight
    質量
    [Kg]9,500

    多品種小ロット研削に最適なワークレスト固定型センタレス研削盤C6040F。NC制御ブレード上下機構によるセンターハイト自動調整や段取り調整ガイダンス機能搭載で、段替え時間を大幅に短縮。また制御盤の配置をお客様の工場に合わせて自由に配置可能。ブレードスイベル調整不要のセンタレス研削盤。

    多品種小ロット研削に最適なワークレスト固定型センタレス研削盤C6040F。NC制御ブレード上下機構によるセンターハイト自動調整や段取り調整ガイダンス機能搭載で、段替え時間を大幅に短縮。また制御盤の配置をお客様の工場に合わせて自由に配置可能。ブレードスイベル調整不要のセンタレス研削盤。

    製品仕様ダウンロード

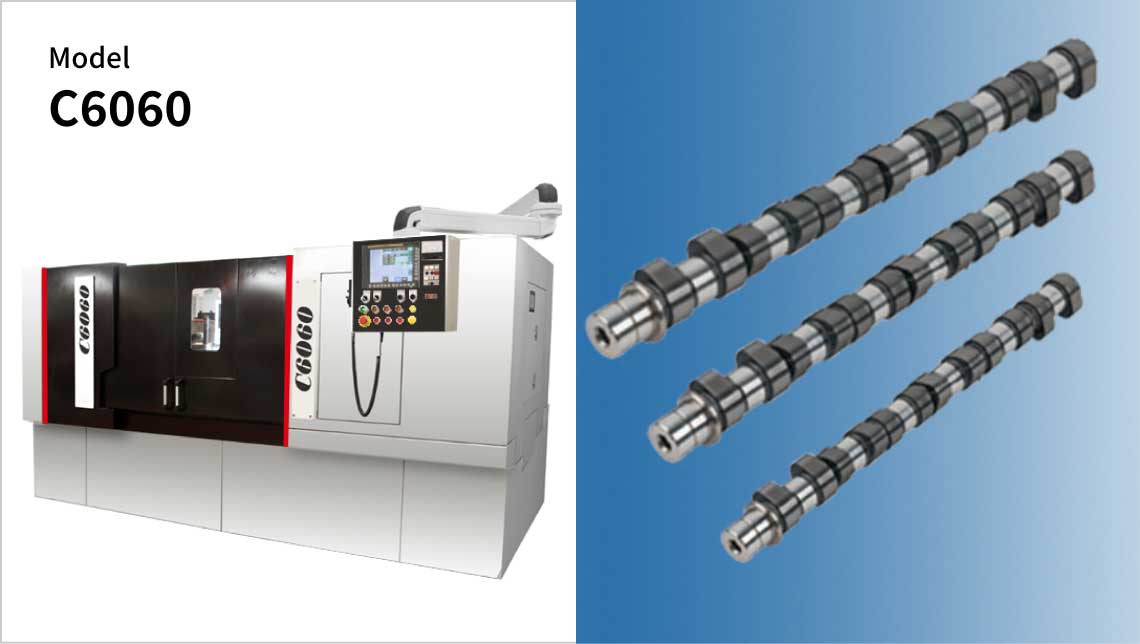

    C6060
    C6060
    Model 型式 C6060
    Grinding Capacity
    加工範囲
    O.D.(Min.~Max.)[mm] φ5~φ150
    G.W. Size
    といし寸法(㎜)
    O.D.(Max.~Min.)[mm] φ610~φ470
    Width[mm]610
    Floor Space
    床面積
    W×D [mm]4,670×1,765
    Machine Weight
    質量
    [Kg]11,000

    といし周速80m/sec. CBNといし対応、熱変位抑制で高速高精度研削。ドレス時間、といし交換時間、ブレード交換時間を大幅短縮。

    C6060

    といし周速80m/sec. CBNといし対応、熱変位抑制で高速高精度研削。ドレス時間、といし交換時間、ブレード交換時間を大幅短縮。

    製品仕様ダウンロード
    C6060
    Model 型式 KC200 KC300/300A KC400/400A KC500/500A KC600/600A KC700/700A KC800/800A
    Grinding Capacity
    加工範囲
    O.D.(Min.~Max.)
    [mm]
    φ1.6~φ120 φ3.0~φ120 φ5.0~φ150
    G.W. Size
    といし寸法(㎜)
    O.D.(Max.~Min.)
    [mm]
    φ610~φ470
    Width
    [mm]
    205305405510610710810
    Floor Space
    床面積
    W×D
    [mm]
    2,470×1,9753,400×2,360
    Machine Weight
    質量
    [Kg] 6,0007,0008,00010,00010,50011,00013,000
    製品仕様ダウンロード
