加工品対象研削盤一覧

• ベアリング外輪

• ベアリング内輪

• クランクシャフト

• エンジンバルブ

• カムシャフト

• クロスピン

• 超硬工具(超硬材料)

• ロッドアーマチャ

• ノズルニードル

• ベーンポンプ ローター・カムリング・ベーン

• シリンダー(ロータリーコンプレッサー)

• ベアリング外輪

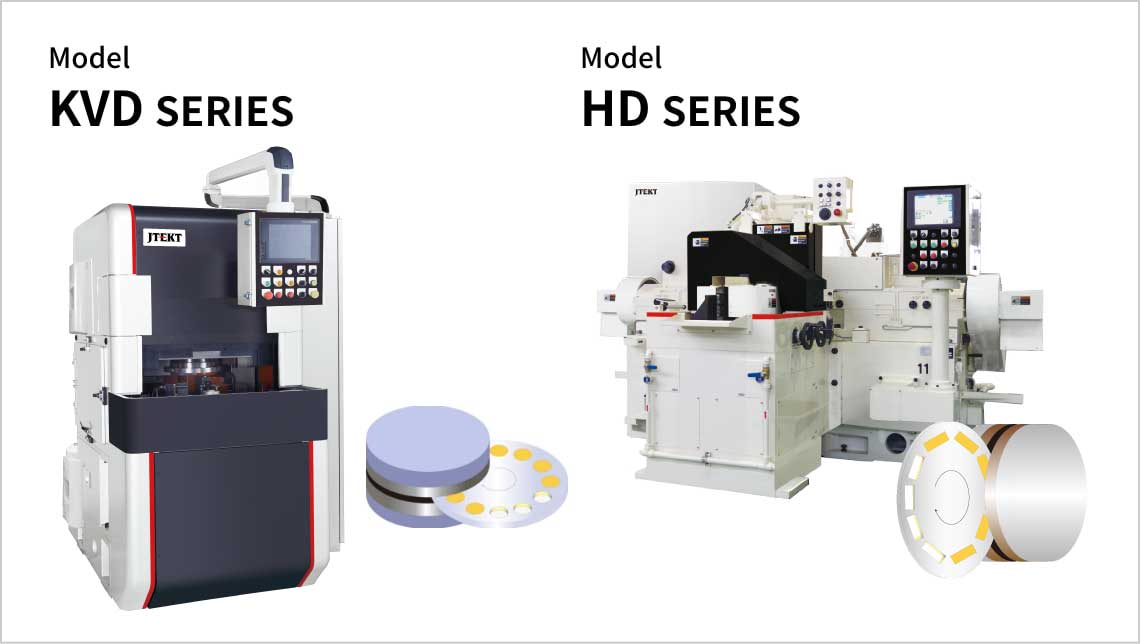

  ①平面研削





  ①平面研削

  ベアリングでの研削盤における実績は業界トップクラス。①平面研削盤でリングの巾を両面同時研削→②センタレス研削盤でリングの外径を研削→③内面研削盤で軌道面を研削します。

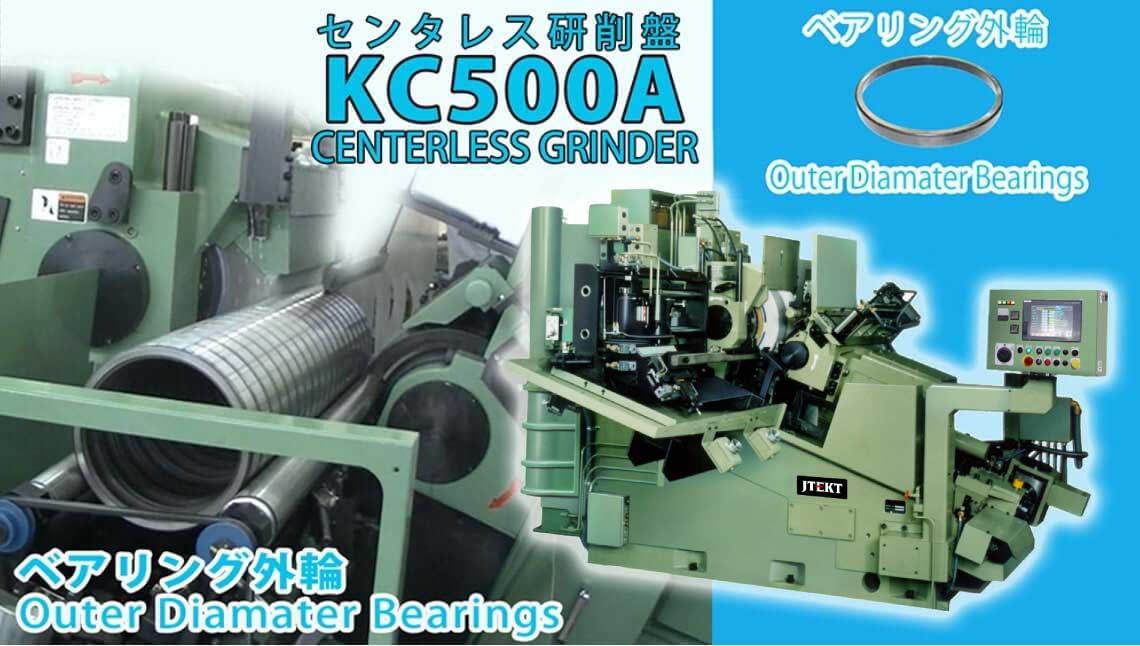

  ②外径研削





  ②外径研削

  重量級のリングに対応するベッド傾斜タイプも備えてワイドバリエーション。

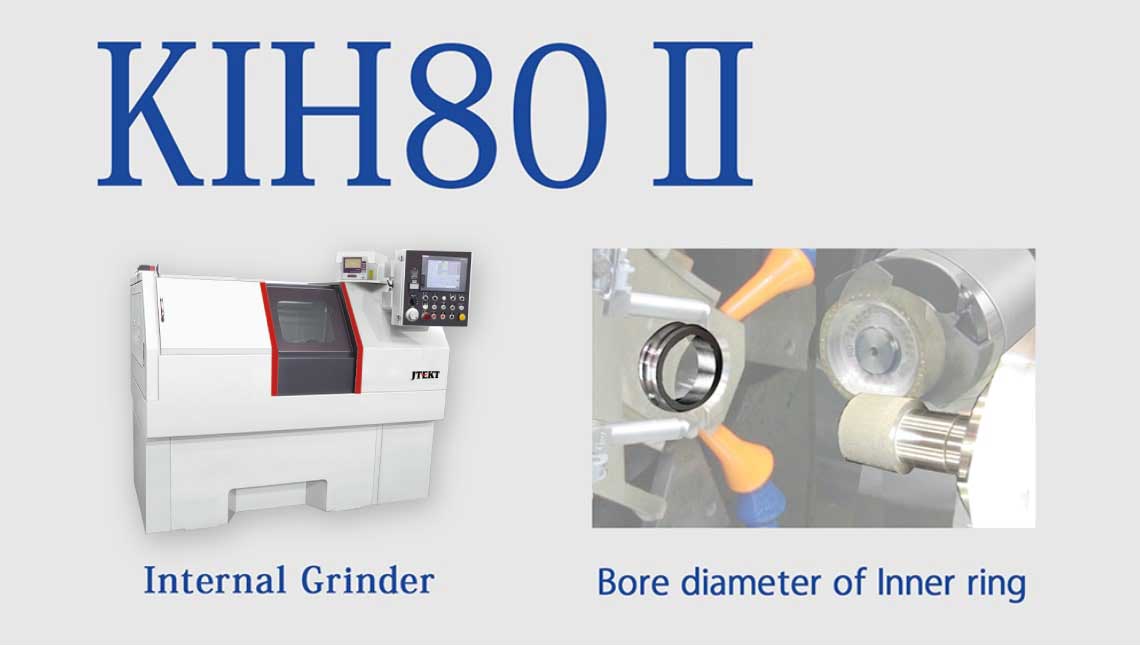

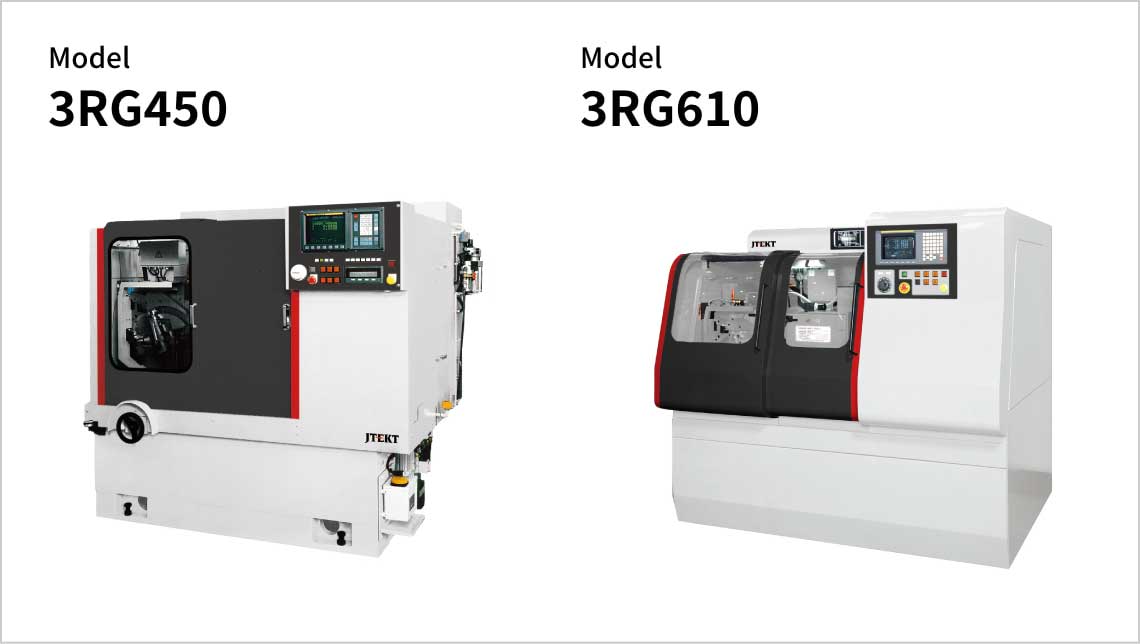

  ③内面研削





  ③内面研削

• ベアリング内輪

  ①平面研削





  ①平面研削

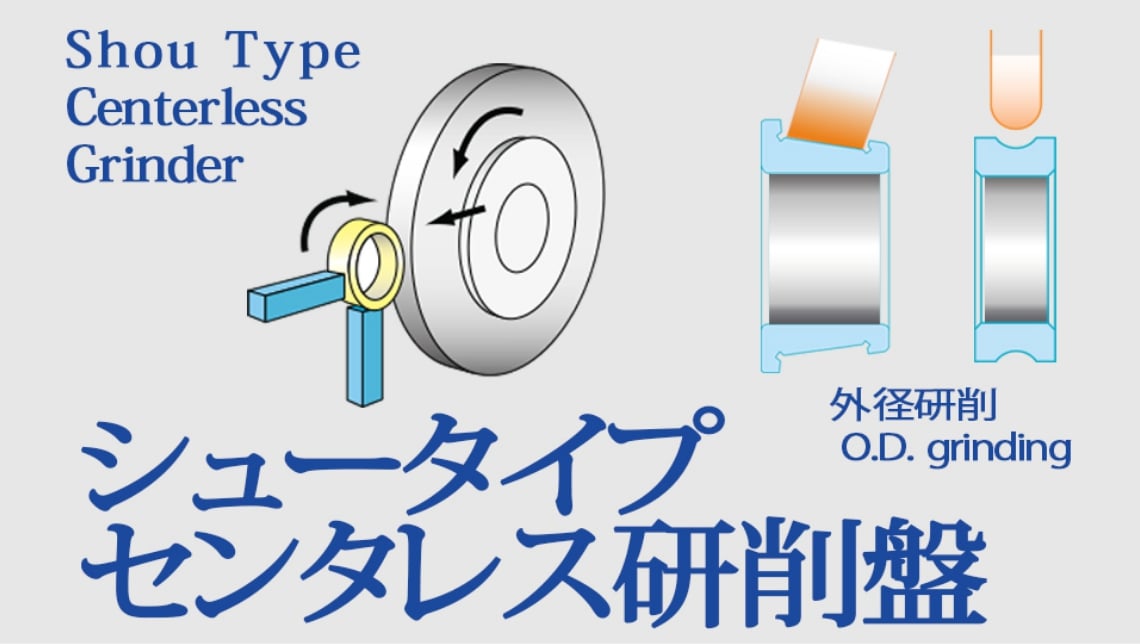

  ベアリングの研削盤における実績は業界トップクラス。 ①平面研削盤でリングの巾を両面同時研削 → ②シュ－タイプのセンタレス研削盤でリングの軌道面を研削 → ③内面研削盤で内径を研削します。

  ②外径研削





  ②外径研削

  重量級のリングに対応するベット傾斜タイプも揃えてワイドバリエ－ション。

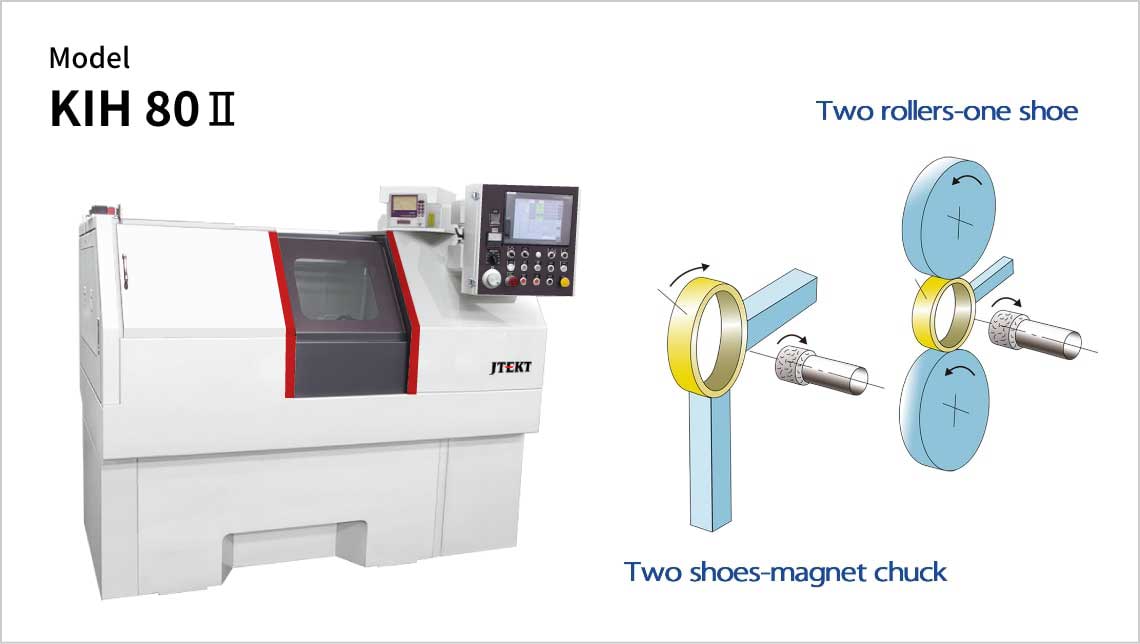

  ③内面研削





  ③内面研削

• クランクシャフト



  Model 型式		4515C	C6030
  Grinding Capacity 加工範囲	O.D.（Min.～Max.） [mm]	φ1.2～φ40	φ1.6～φ120
  G.W. Size といし寸法（㎜）	O.D.（Max.～Min.） [mm]	φ455～	φ610～φ470
  	Width［mm］	150	305
  Floor Space 床面積	W×D [mm]	2,460×1,580	2,900×2,180
  Machine Weight 質量	[Kg]	3,500	9,000

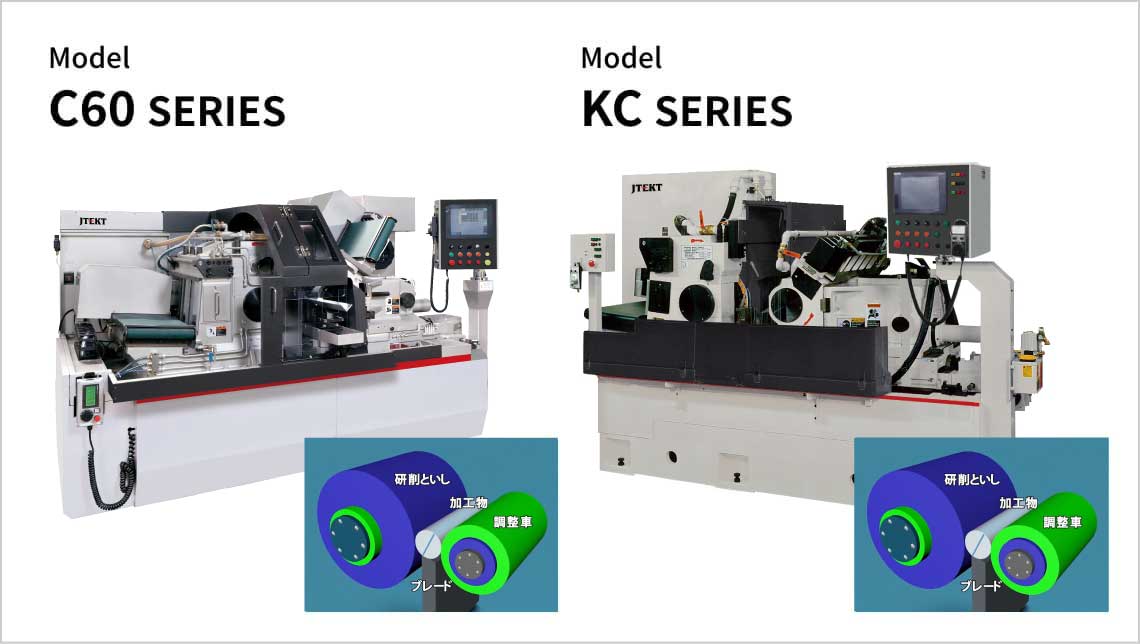

  ワークサイズにより選択できるワイドバリエーション。偏心部の長さが異なるワークを連続研削できる「といし巾調整スピンドル」も搭載可能（C60シリーズ）。

  製品仕様ダウンロード

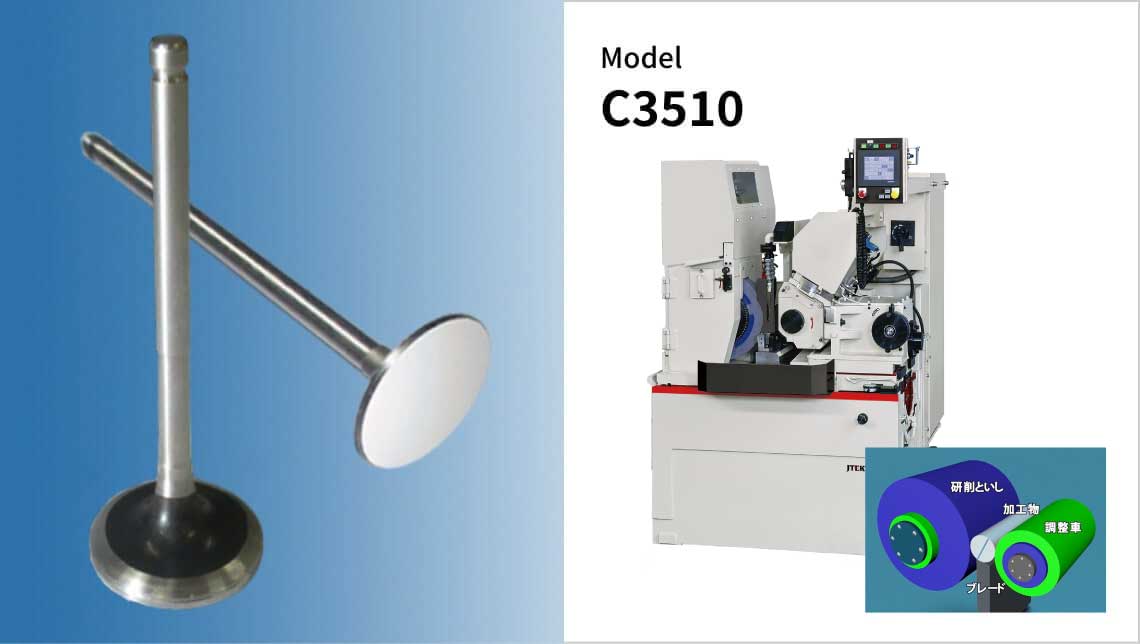

• エンジンバルブ



  外径研削 (バルブステム 弁棒部)



  鏡面研削 （バルブヘッド 平面部）

  Model 型式		C3510	R421
  Grinding Capacity 加工範囲	O.D.（Min.～Max.） [mm]	φ1.0～φ10	Max.φ100
  	T（Max.） [mm]	-	50
  G.W. Size といし寸法（㎜）	O.D.（Max.～Min.） [mm]	φ355～φ255	Max.φ180
  	Width［mm］	100	-
  Floor Space 床面積	W×D [mm]	1,000×1,620	1,300×1,400
  Machine Weight 質量	[Kg]	2,500

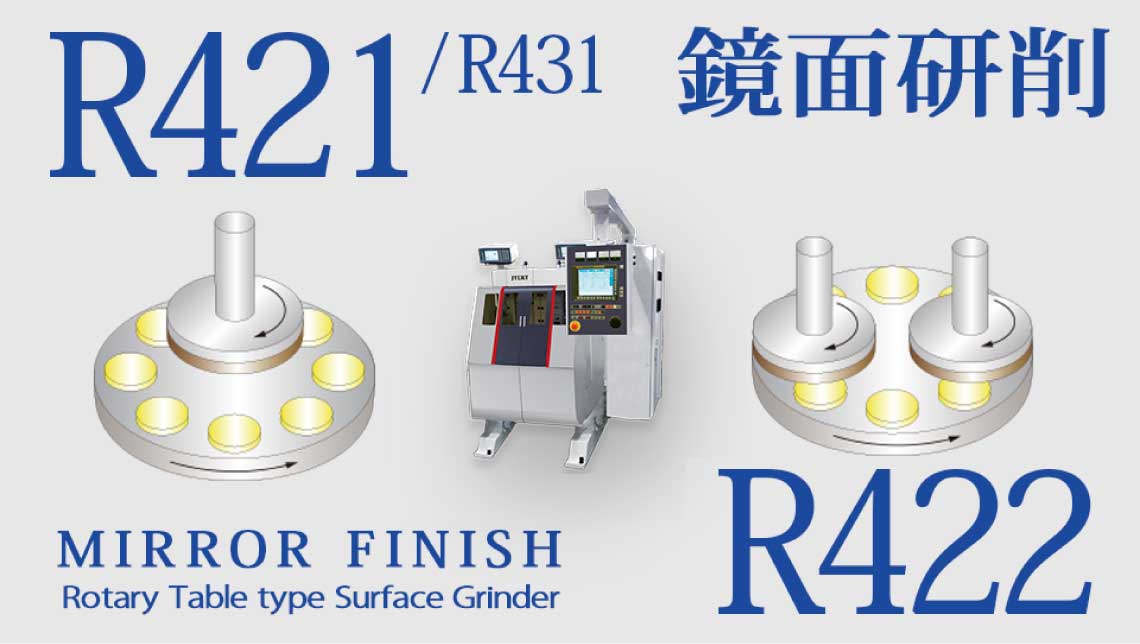

  軸の外径研削をセンタレス研削盤C3510で、バルブ表面をRシリーズで鏡面研削します。

  製品仕様ダウンロード

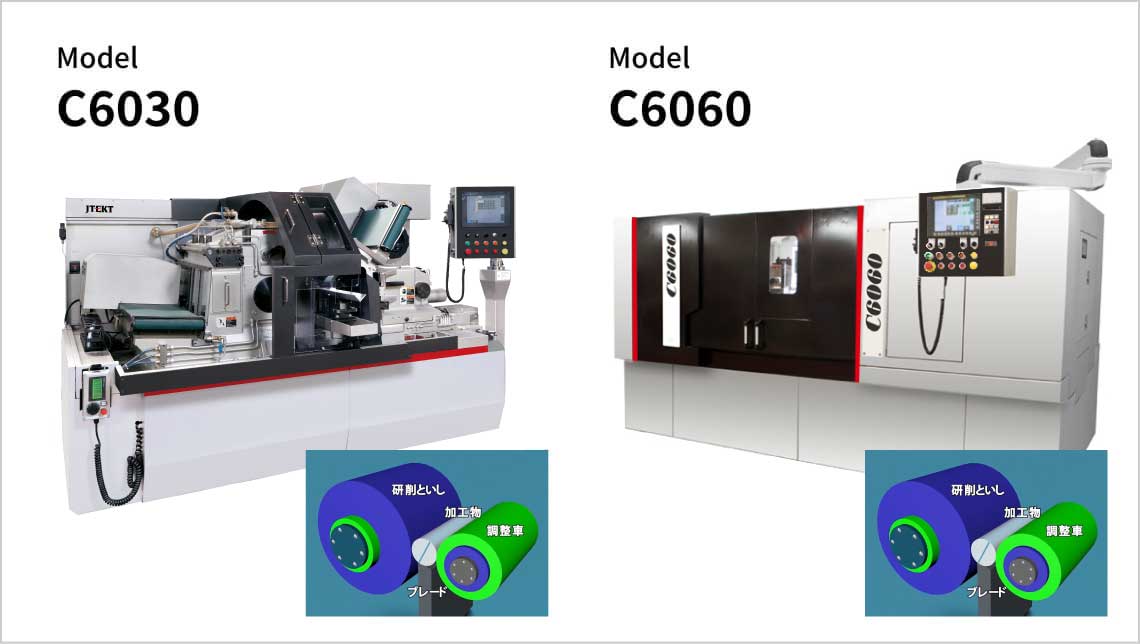

• カムシャフト

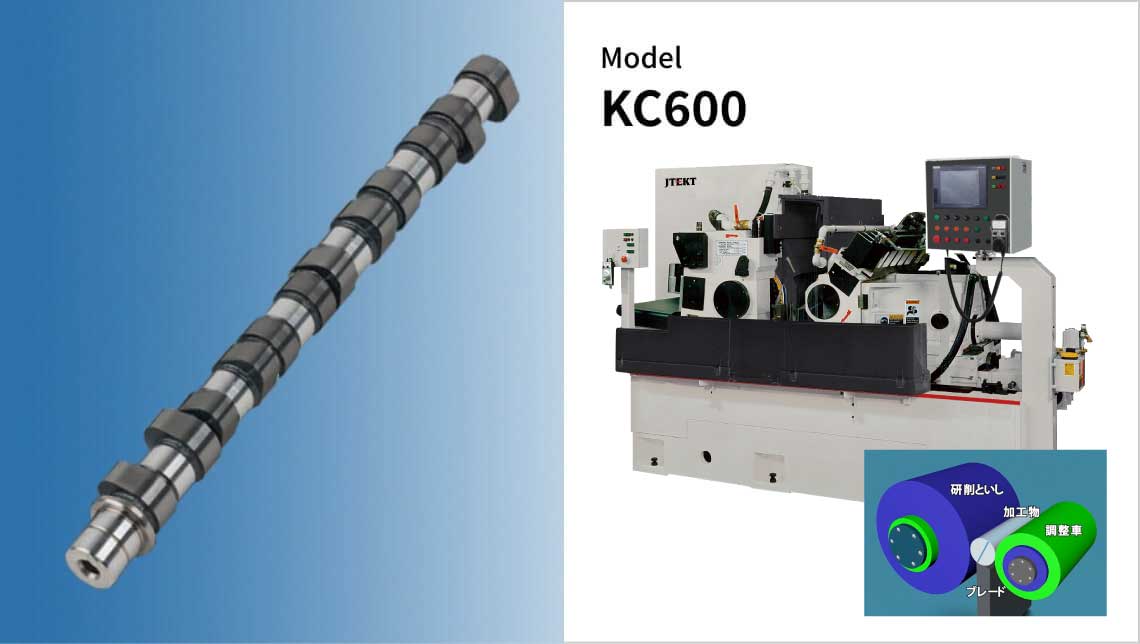

  Model 型式		KC600	C6060
  Grinding Capacity 加工範囲	O.D.（Min.～Max.）[mm]	φ5～φ150
  G.W. Size といし寸法（㎜）	O.D.（Max.～Min.）[mm]	φ610～φ470
  	Width［mm］	610
  Floor Space 床面積	W×D [mm]	3,400×2,360	4,670×1,765
  Machine Weight 質量	[Kg]	10,500	11,000

  カムシャフトのジャーナル部を研削するセンタレス研削盤。

  製品仕様ダウンロード

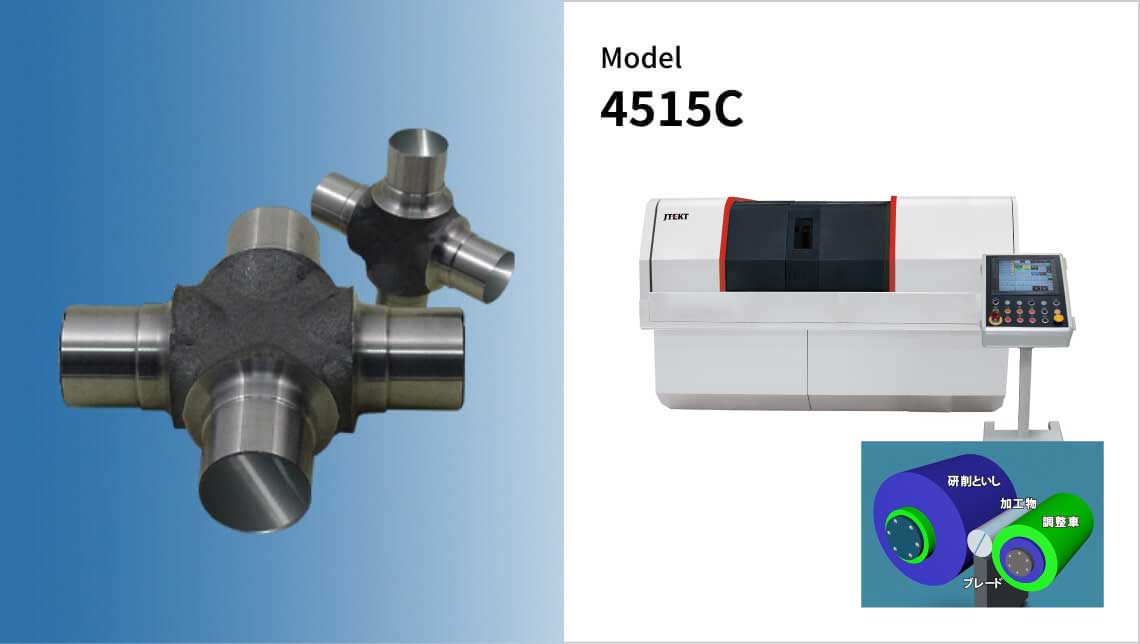

• クロスピン





  Model 型式		4515C	HD5
  Grinding Capacity 加工範囲	O.D.（Min.～Max.）[mm]	φ1.2～φ40	Max.φ150
  	T（Max.） [mm]	-	50
  G.W. Size といし寸法（㎜）	O.D.（Max.～Min.）[mm]	φ455～φ360	Max.φ585
  	Width［mm］	150	-
  Floor Space 床面積	W×D [mm]	2,460×1,580	3,300×3,155
  Machine Weight 質量	[Kg]	3,500	7,000

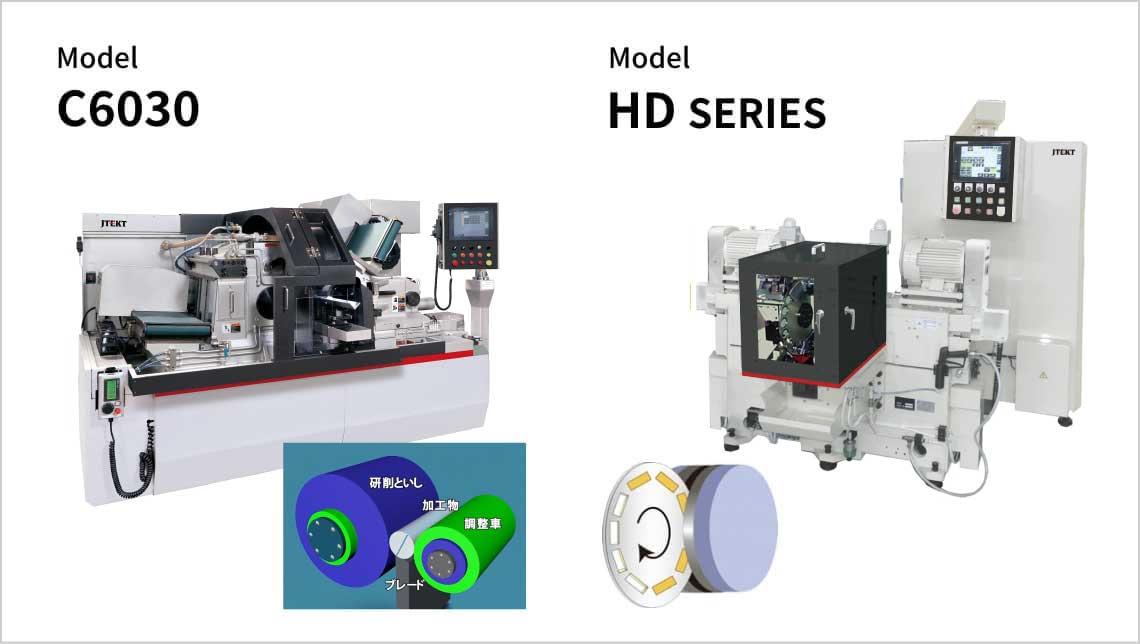

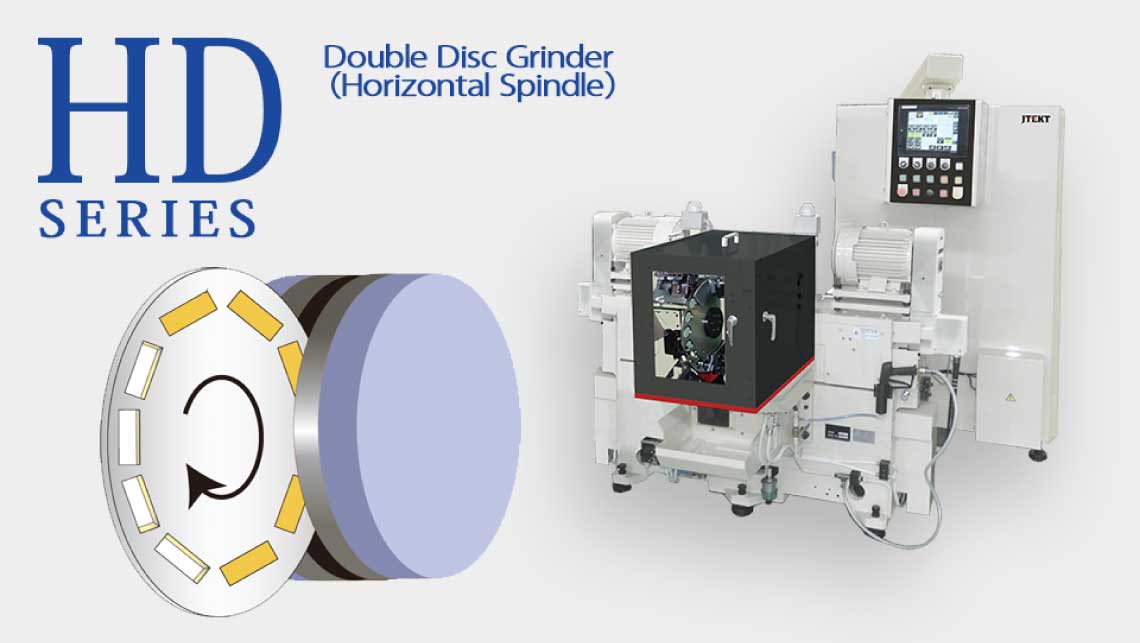

  センタレス研削盤で軸の外径研削、平面研削盤HDシリ－ズで軸端面を研削します。機種はワ－クサイズ等により選定します。

  製品仕様ダウンロード

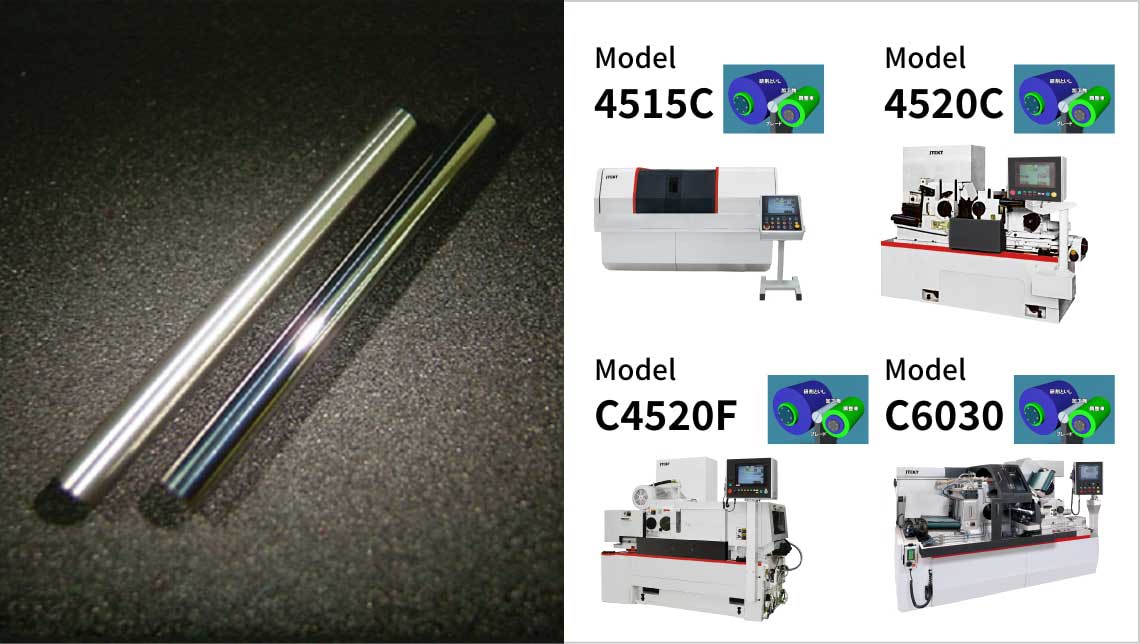

• 超硬工具(超硬材料)

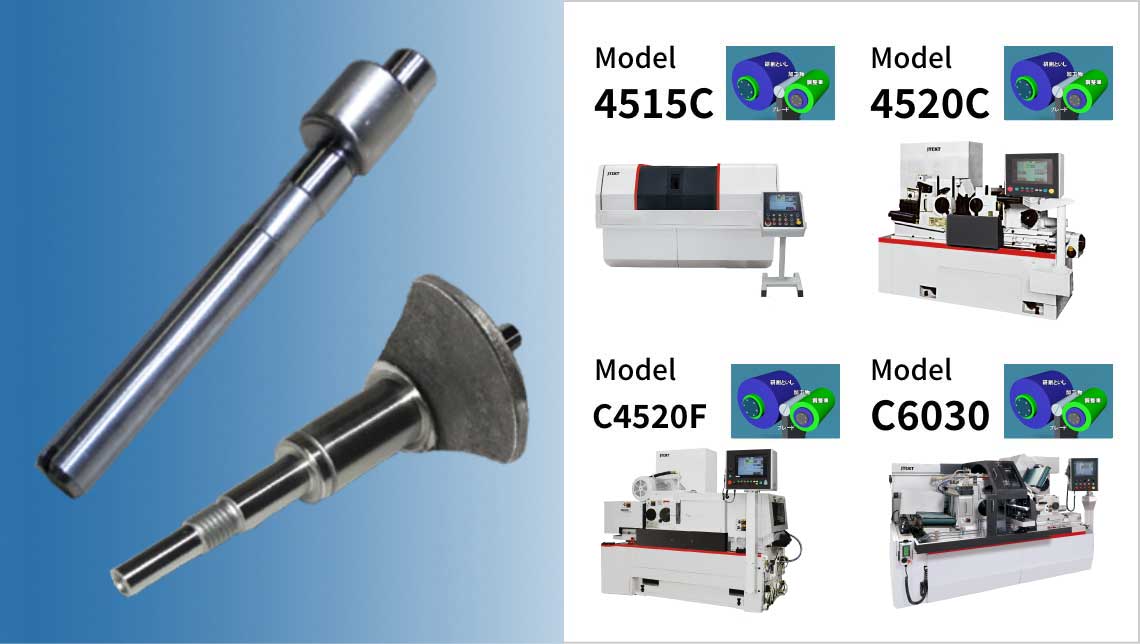

  Model 型式		C4520F	C6030
  Grinding Capacity 加工範囲	O.D.（Min.～Max.） [mm]	φ1.0～φ50	φ1.6～φ120
  G.W. Size といし寸法（㎜）	O.D.（Max.～Min.） [mm]	φ455～φ320	φ610～φ470
  	Width［mm］	205	305
  Floor Space 床面積	W×D [mm]	2,435×1,432	2,900×2,180
  Machine Weight 質量	[Kg]	4,500	9,000

  超硬材料には 「メタルボンド砥石」 による研削が高効率。
  「メタルボンド砥石」 を搭載した状態で「ドレッシング ・ツルーイング」ができる「放電ツルーイング機能」を搭載したセンタレス研削盤をラインナップ。

  製品仕様ダウンロード

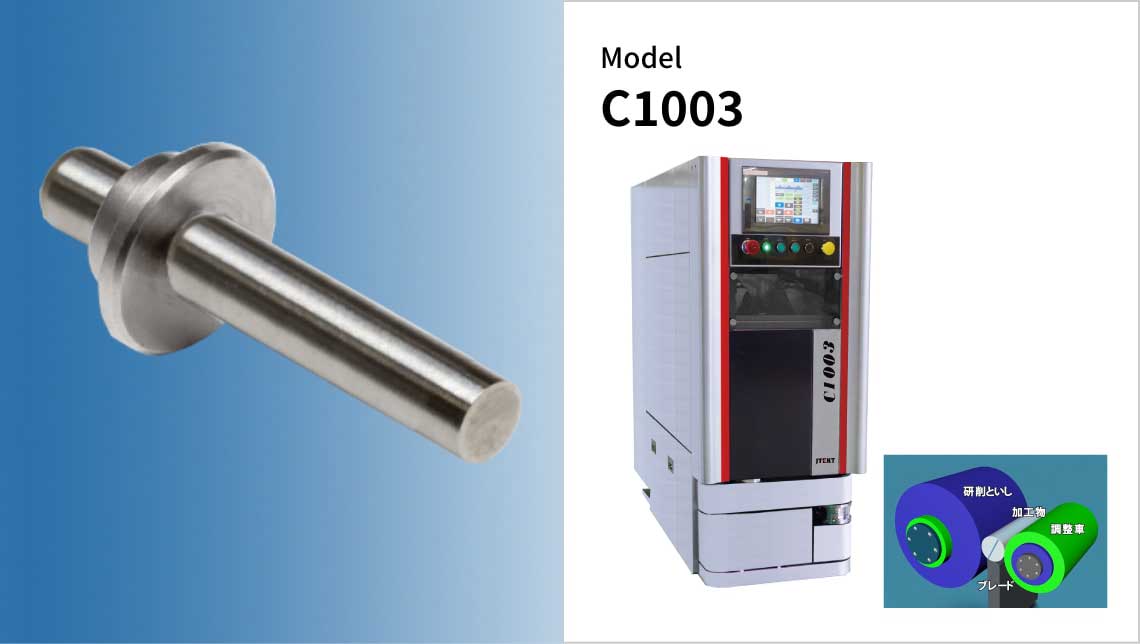

• ロッドアーマチャ



  Model 型式		C1003
  Grinding Capacity 加工範囲	O.D.（Max.）[mm]	φ5
  G.W. Size といし寸法（㎜）	O.D.（Max）[mm]	φ100
  	Width［mm］	30
  Floor Space 床面積	W×D [mm]	600×1,465
  Machine Weight 質量	[Kg]	1,000

  ク－ラ－タンク等の附帯装置を機械内部にオ－ルインワン。センタ－ドレスシステムで研削砥石 ・調整車を完全自動ドレス。 センタ－ハイト自動設定。NCブレ－ド上下機構でワンタッチ微調整。 端面外径同時研削。

  製品仕様ダウンロード

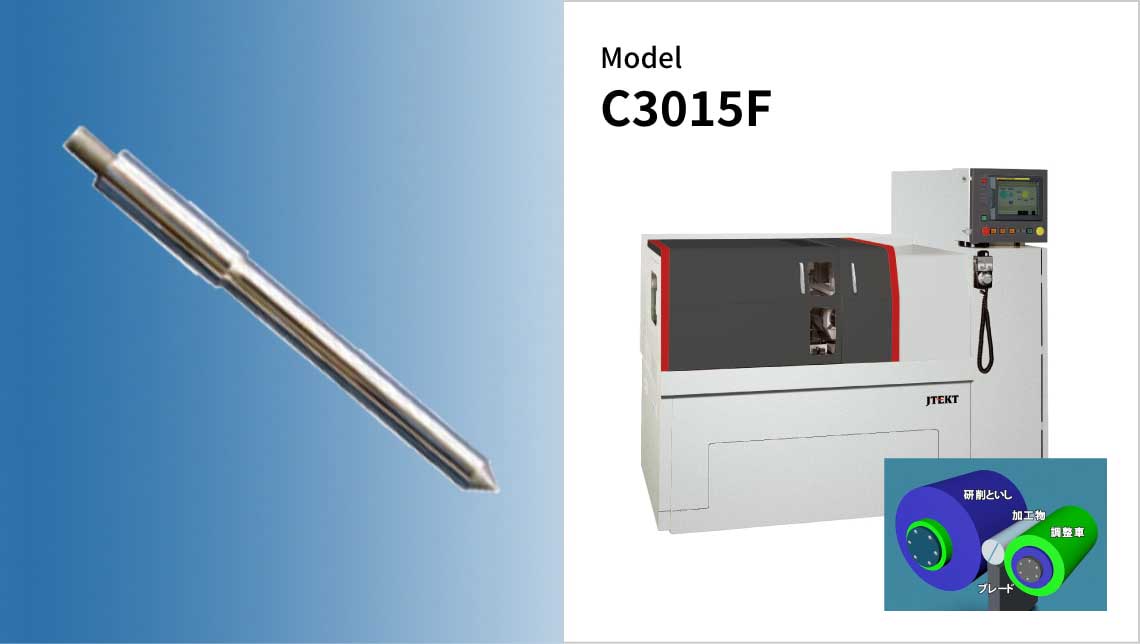

• ノズルニードル

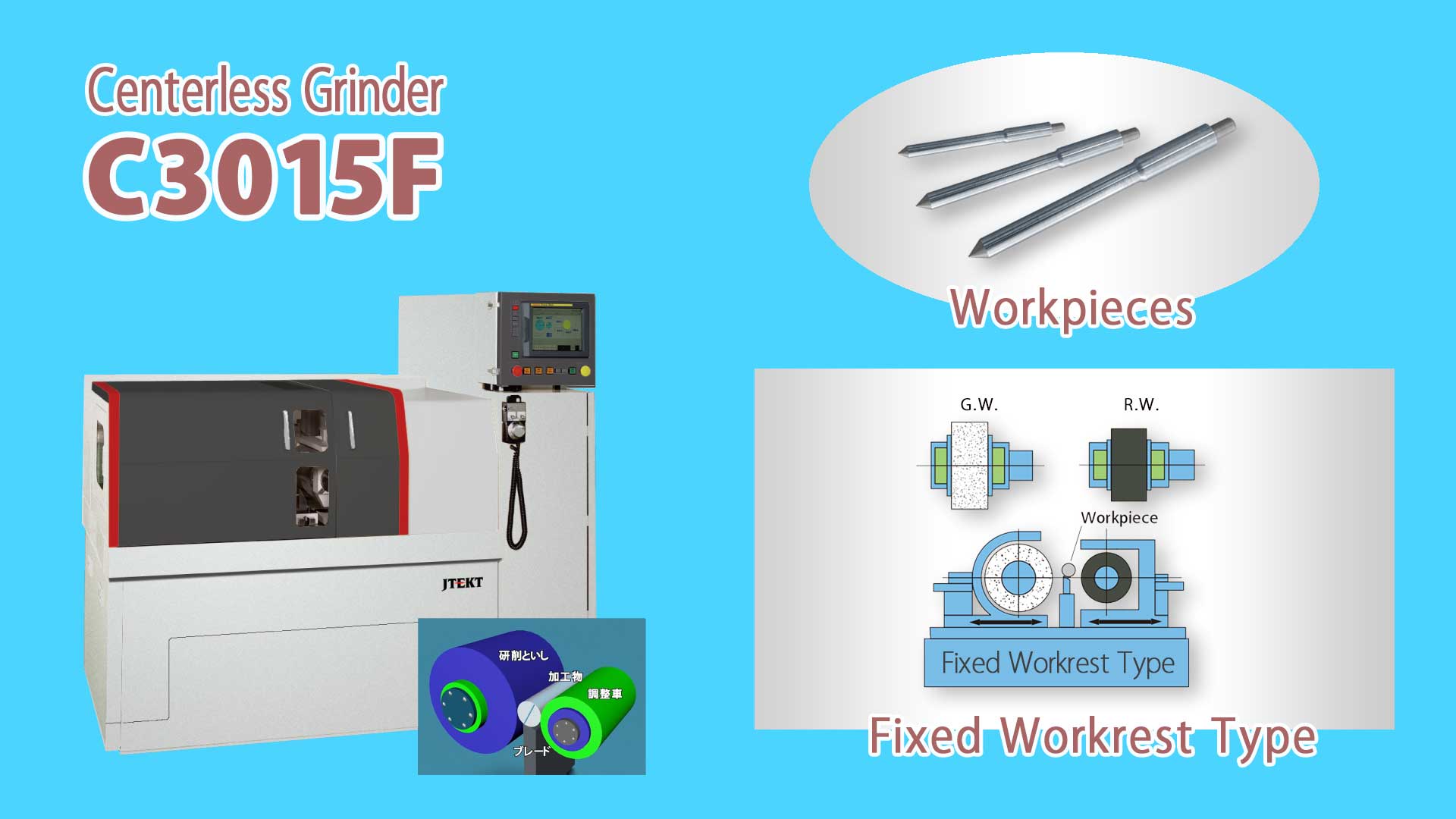

  Model 型式		C3015F
  Grinding Capacity 加工範囲	O.D.（Min.～Max.）[mm]	φ0.8〜φ25
  G.W. Size といし寸法（㎜）	O.D.（Max.～Min.）[mm]	φ305〜φ225
  	Width［mm］	150
  Floor Space 床面積	W×D [mm]	1,850×900
  Machine Weight 質量	[Kg]	3,500

  段取りガイダンスによるワ－ク径の指定で、適切な研削条件をディスプレイ表示。 熱変位極小化でウォ－ミングアップレス。

  製品仕様ダウンロード

• ベーンポンプ ローター・カムリング・ベーン



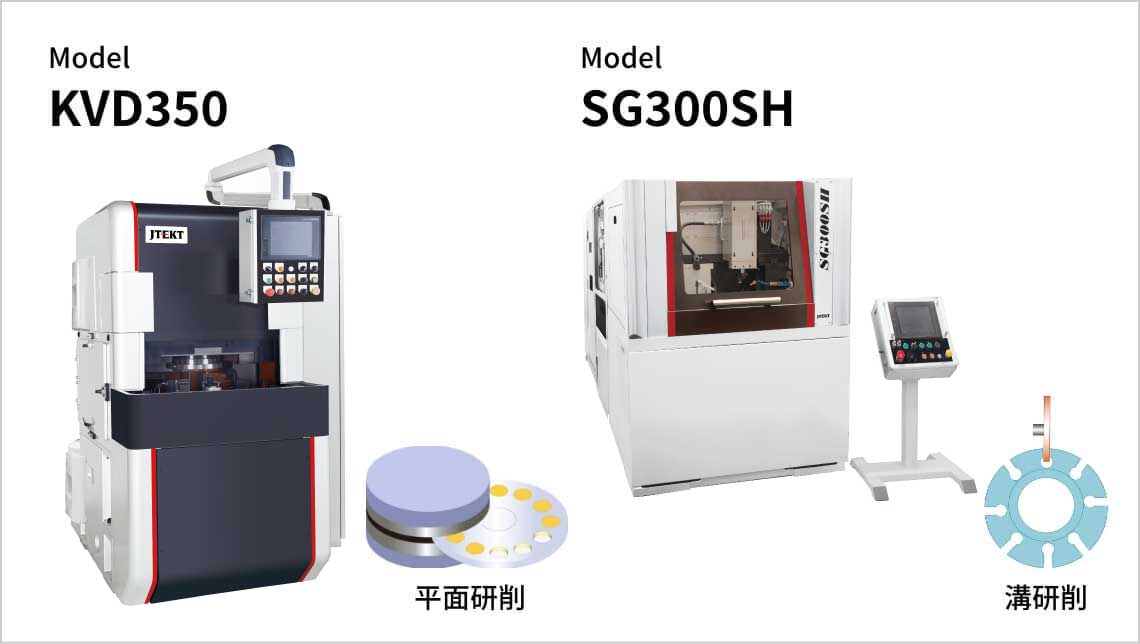

  ベーンポンプのローター・カムリング・ベーンは当社の研削盤で一挙に研削

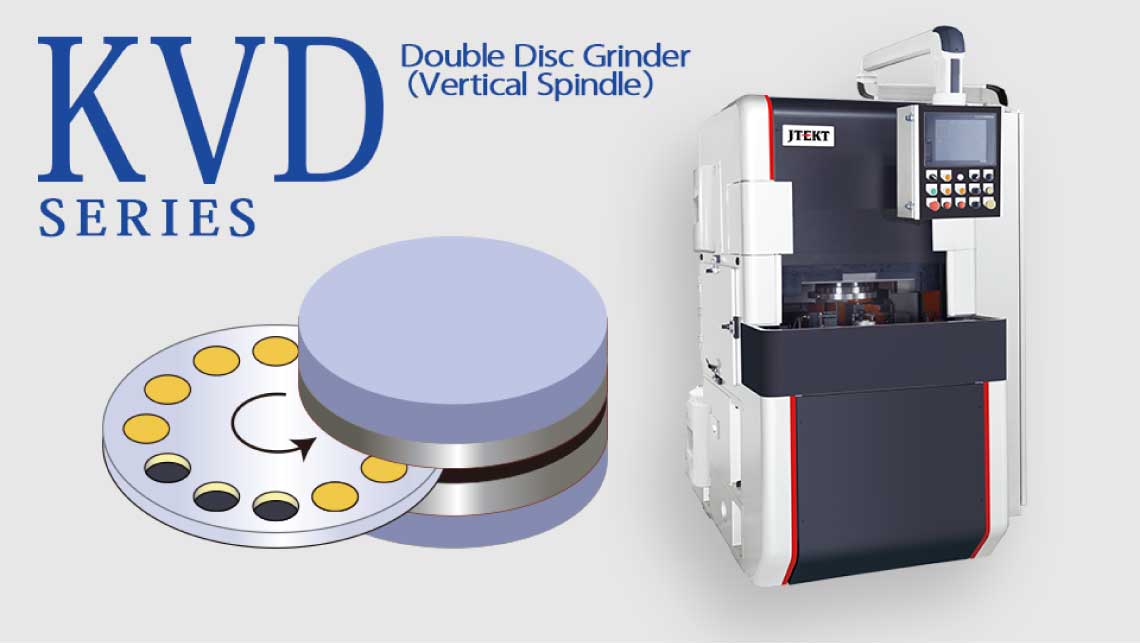

  焼結合金の研削には「メタルボンド砥石」と「BOX構造ベッドによる高剛性」のKVD350が威力を発揮。「メタルボンドといし」は機内でドレッシング、ドレスインターバル短縮で高効率。

• シリンダー(ロータリーコンプレッサー)

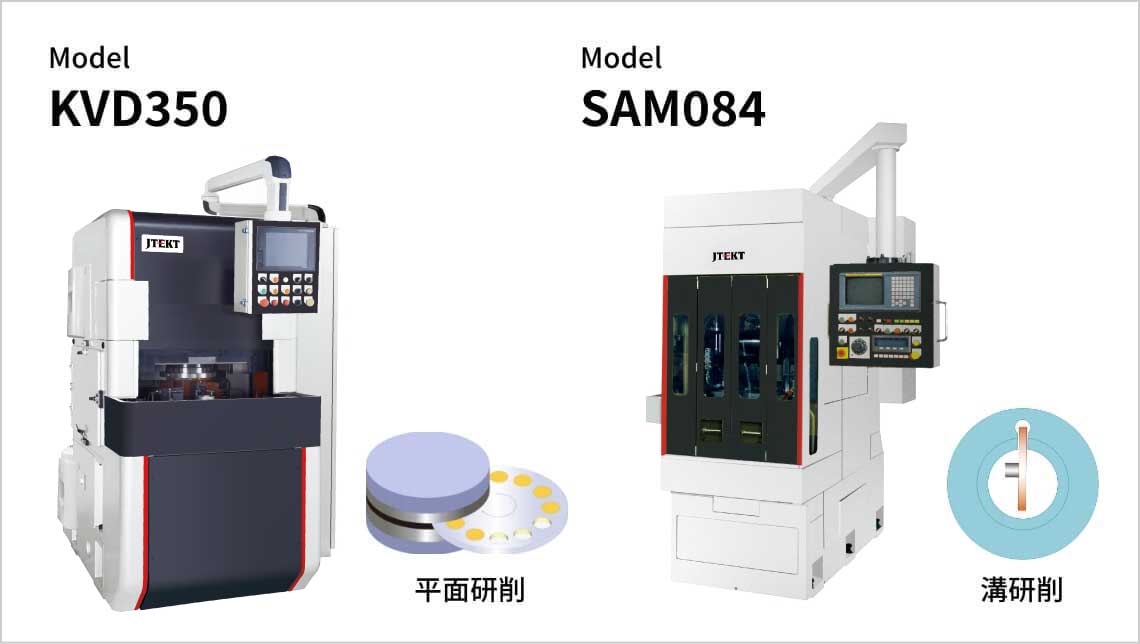

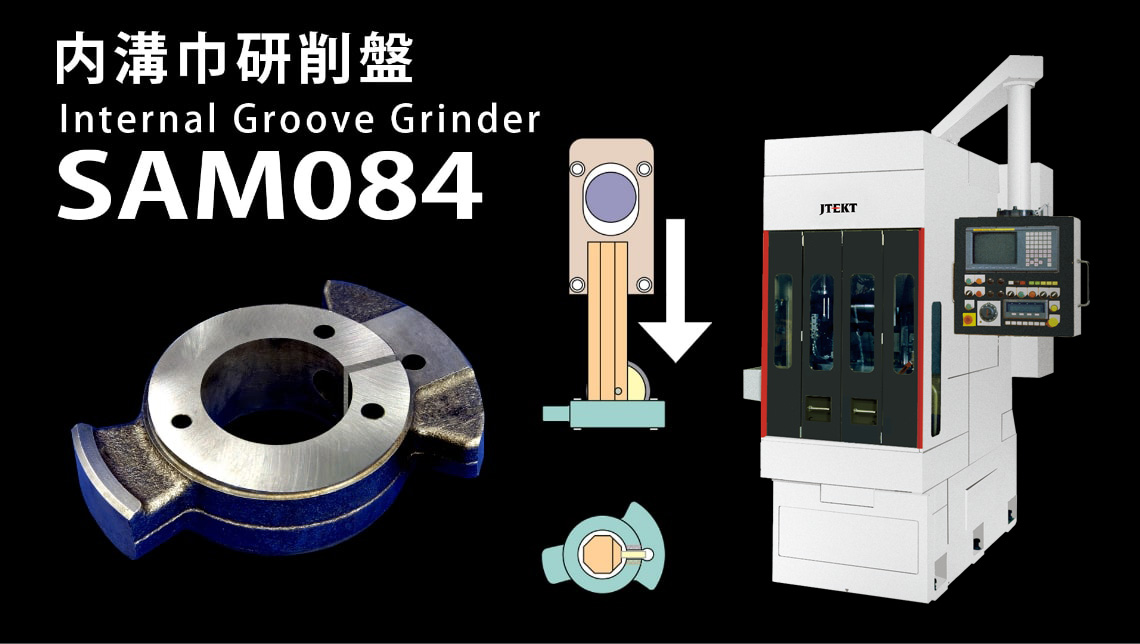

  ロータリーコンプレッサーのシリンダ平面をKVD350で研削、内溝をSAM084で研削します。

  Model 型式		KVD350	SAM084
  Grinding Capacity 加工範囲	O.D.（Max.）[mm]	φ150	φ105
  	T（Max.） [mm]	50	35
  	Inner Groove(Min.) [mm]	-	4
  G.W. Size といし寸法（㎜）	O.D.（Max）[mm]	φ355	φ62
  Floor Space 床面積	W×D [mm]	1,050×1,925	1,350×1,855
  Machine Weight 質量	[Kg]	4,500	4,000
