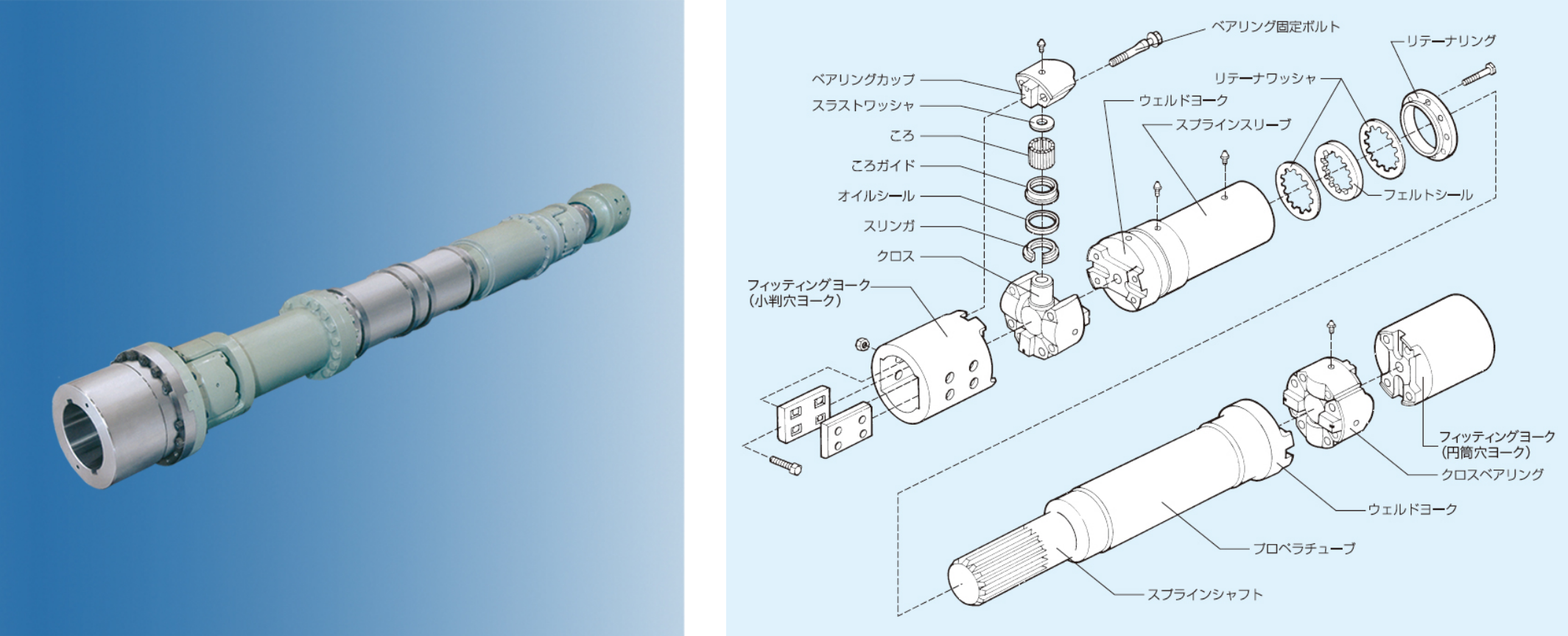

UシリーズU Series
おもにホットストリップミル仕上スタンドのような非可逆圧延機に用います。
寸法表
| 型式番号 | 回転径（mm）D | トルク容量（N・m） | 最大作動 角（° ） | ||
|---|---|---|---|---|---|
| TR1) | TD2) | TS3) | |||
| U45073 | 365 | 45.5 | 255 | 510 | 4 |
| U4H078 | 390 | 5303 | 324 | 618 | 4 |
| U49084 | 420 | 62.7 | 392 | 775 | 4 |
| U53088 | 440 | 77.1 | 471 | 892 | 4 |
| U5E095 | 475 | 94.1 | 649 | 1170 | 4 |
| U55098 | 490 | 108 | 657 | 1270 | 4 |
| U5G105 | 525 | 127 | 814 | 1470 | 4 |
| U57108 | 540 | 140 | 1160 | 1780 | 4 |
| U59118 | 590 | 180 | 1350 | 2270 | 4 |
| U63128 | 640 | 229 | 1910 | 2920 | 4 |
| U6S132 | 660 | 255 | 2010 | 3030 | 4 |
| U6D138 | 690 | 285 | 2390 | 3710 | 4 |
| U65148 | 740 | 360 | 2690 | 4770 | 4 |
| U67152 | 760 | 398 | 3090 | 4840 | 4 |
| U6J156 | 780 | 416 | 3390 | 5690 | 4 |
| U69168 | 840 | 491 | 3920 | 6650 | 4 |
[注] 1）TRは定格トルクを示し、寿命計算に用いる。・・・Kｍ（材料係数）＝１とする。
2）TDは最大トルク（常用最大）に対する判定基準トルクを示し、TDトルク/最大トルク＞1.5が望ましい。
3）TSは破壊トルク（非常最大）に対する判定基準トルクを示し、TSトルク/破壊トルク＞1.5が望ましい。
