HWシリーズHW Series
おもに建設機械・産業機械などに多く用いられます。

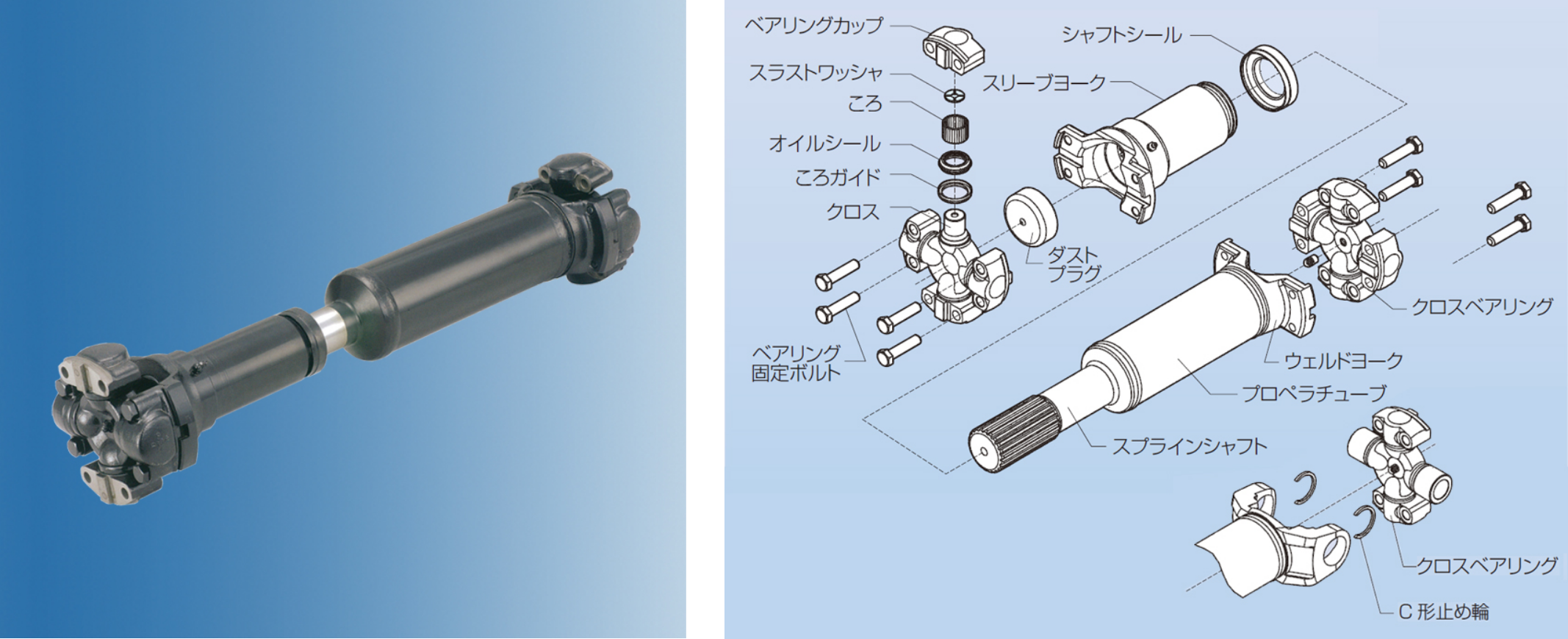

ヨークの寸法は世界的に共通化されていて、ベアリングカップを直接固定する構造になっています。
型式番号5～12は、「泥水がかかる・粉じんが多い」などの特に過酷な環境にも適応できるよう、高密封なクロスベアリング、スプライン構造になっています。
寸法表
| 型式番号 | 図例 | 回転径（mm）D | トルク容量（N・m） | 最大作動 角（° ） | ||
|---|---|---|---|---|---|---|
| TR1) | TD2) | TS3) | ||||
| 4 | 1 | 115 | 466 | 1260 | 3310 | 25 |
| 2 | 116 | 25 | ||||
| 5 | 1 | 122 | 851 | 1770 | 4470 | 10 |
| 2 | 125 | 25 | ||||
| 6 | 1 | 149 | 1090 | 2240 | 6400 | 25 |
| 2 | 152 | 25 | ||||
| 7 | 1 | 158 | 1650 | 3760 | 9190 | 20 |
| 2 | 165 | 25 | ||||
| 8 | 1 | 216 | 2200 | 5380 | 12200 | 21 |
| 8.5 | 1 | 175 | 2570 | 7520 | 13500 | 25 |
| 9 | 1 | 220 | 3450 | 9980 | 18900 | 25 |
| 10 | 1 | 226 | 5580 | 13600 | 33900 | 25 |
| 12 | 1 | 302 | 8060 | 19300 | 47400 | 25 |
[注] 1）TRは定格トルクを示し、寿命計算に用いる。・・・Kｍ（材料係数）＝１とする。
2）TDは最大トルク（常用最大）に対する判定基準トルクを示し、TDトルク/最大トルク＞1.5が望ましい。
3）TSは破壊トルク（非常最大）に対する判定基準トルクを示し、TSトルク/破壊トルク＞1.5が望ましい。
