DシリーズD Series
圧延機のロール駆動用など過酷な条件に適しています。

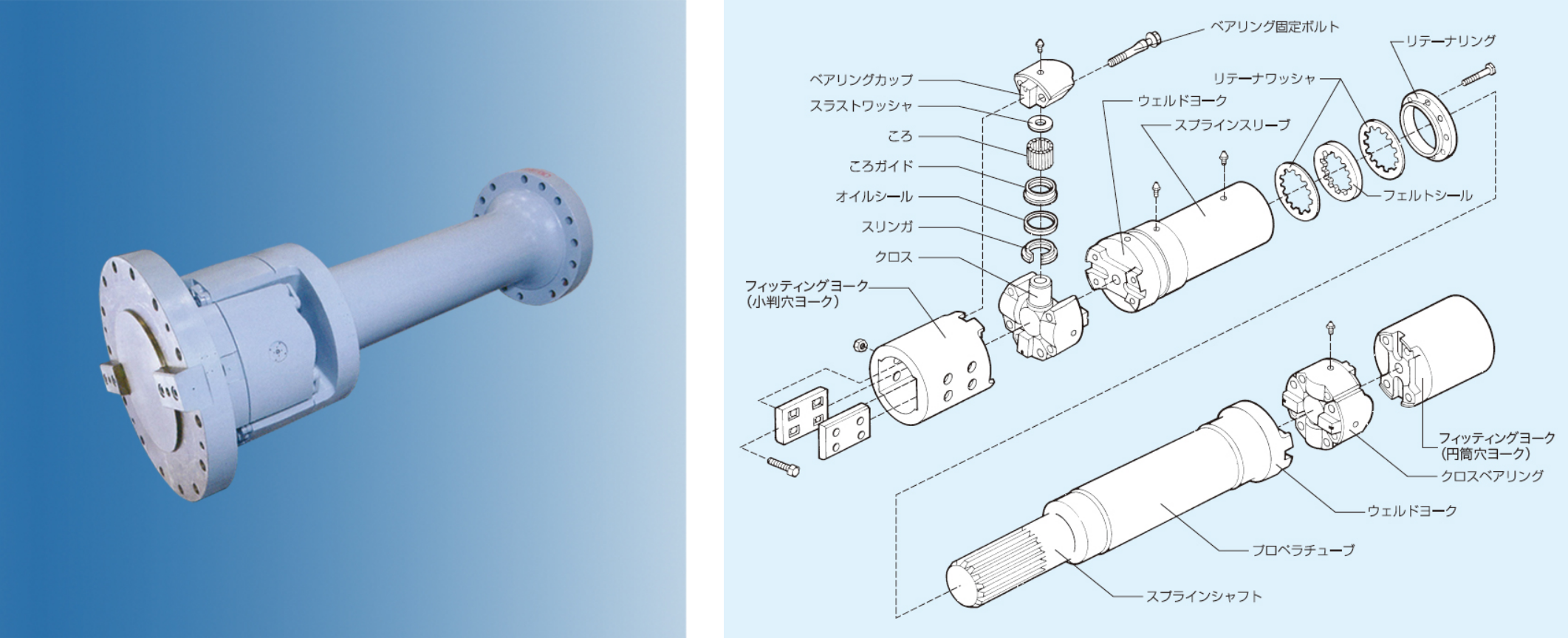

標準化されたクロスベアリングを基準にして、広範囲な寸法・フィッティング形状に対応します。
寸法表
| 型式番号 | 回転径（mm）D | トルク容量（N・m） | 最大作動 角（° ） | ||
|---|---|---|---|---|---|
| TR1) | TD2) | TS3) | |||
| D22032 | 160 | 2.83 | 14.7 | 43.1 | 10 |
| D26038 | 190 | 5.33 | 24.5 | 71.6 | 10 |
| D30044 | 220 | 8.54 | 39.2 | 108 | 10 |
| D34052 | 260 | 15.1 | 68.6 | 186 | 10 |
| D38060 | 300 | 22.8 | 98.1 | 284 | 10 |
| D44070 | 350 | 38.2 | 167 | 451 | 10 |
| D48080 | 400 | 54.9 | 255 | 667 | 8 |
| D50085 | 425 | 66.9 | 314 | 804 | 8 |
| D54090 | 450 | 80.4 | 373 | 951 | 8 |
| D56100 | 500 | 107 | 520 | 1270 | 8 |
| D58110 | 550 | 146 | 706 | 1770 | 8 |
| D60120 | 600 | 195 | 932 | 2260 | 8 |
| D62130 | 650 | 249 | 1180 | 2840 | 8 |
| D64140 | 700 | 293 | 1470 | 3530 | 8 |
| D66150 | 750 | 371 | 1860 | 4410 | 8 |
| D68160 | 800 | 449 | 2260 | 5300 | 8 |
| D71170 | 850 | 497 | 3350 | 6200 | 7 |
| D72180 | 900 | 591 | 3650 | 600 | 7 |
| D7E184 | 920 | 621 | 3920 | 8050 | 7 |
| D74190 | 950 | 654 | 3500 | 9250 | 7 |
| D75194 | 970 | 697 | 4140 | 10300 | 7 |
| D76204 | 1020 | 924 | 4090 | 8050 | 7 |
| D7J214 | 1070 | 1040 | 6090 | 13500 | 6 |
| D81220 | 1100 | 1100 | 7160 | 13200 | 6 |
| D8B226 | 1130 | 1200 | 6800 | 15200 | 6 |
| D8E246 | 1230 | 1530 | 8060 | 18800 | 6 |
[注] 1）TRは定格トルクを示し、寿命計算に用いる。・・・Kｍ（材料係数）＝１とする。
2）TDは最大トルク（常用最大）に対する判定基準トルクを示し、TDトルク/最大トルク＞1.5が望ましい。
3）TSは破壊トルク（非常最大）に対する判定基準トルクを示し、TSトルク/破壊トルク＞1.5が望ましい。
