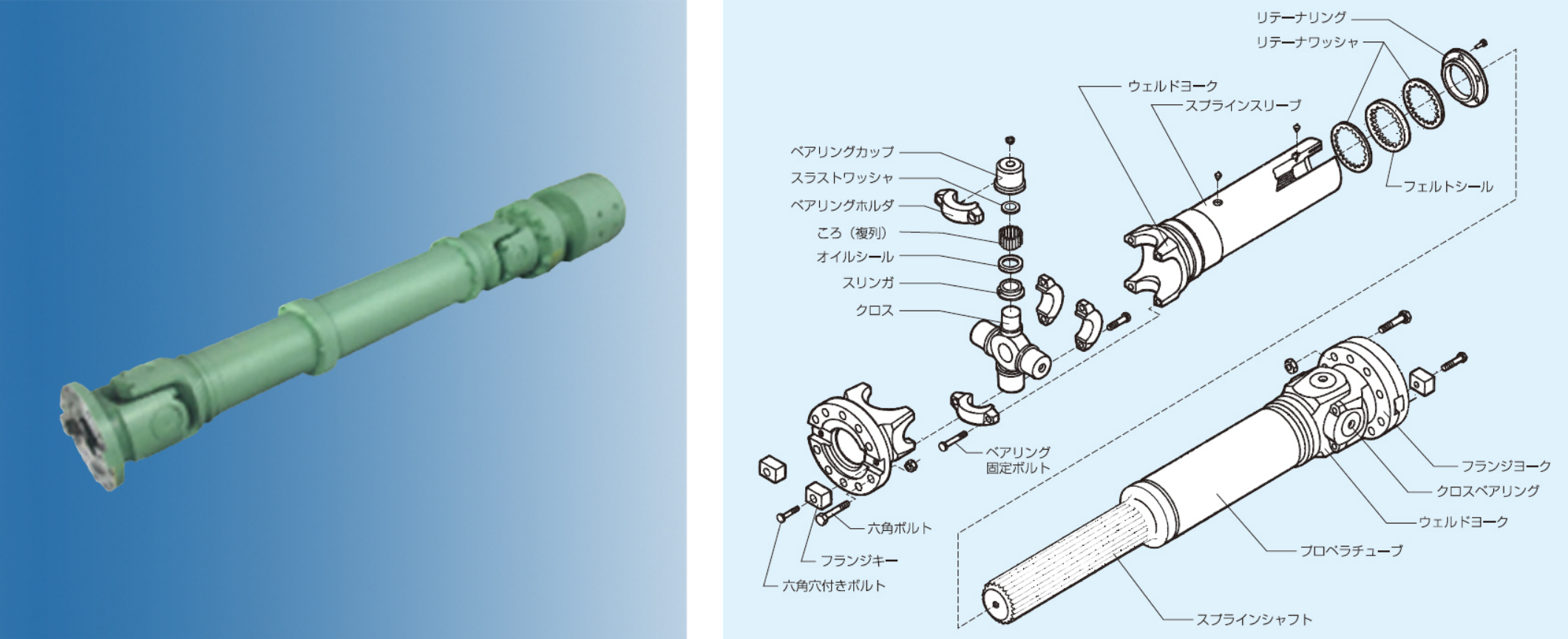

ドライブシャフト

CSシリーズCS Series

棒鋼・線材圧延機や連続鋳造設備のような非可逆運転設備で最大の性能が発揮できるよう最適化しています。
寿命・強度を最大限にアップしていますので、従来品に比べて小さなサイズが選定できます。

寸法表

型式番号	回転径（mm）D	トルク容量（N・m）			最大作動角（° ）
型式番号	回転径（mm）D	TR1)	TD2)	TS3)	最大作動角（° ）
CS180	180	5710	32100	59000	10
CS200	200	8170	44100	81000	10
CS225	225	11600	62800	115000	10
CS250	250	15700	86100	158000	10
CS285	285	23100	128000	234000	10

[注] 1）TRは定格トルクを示し、寿命計算に用いる。・・・Kｍ（材料係数）＝１とする。
2）TDは最大トルク（常用最大）に対する判定基準トルクを示し、TDトルク/最大トルク＞1.5が望ましい。
3）TSは破壊トルク（非常最大）に対する判定基準トルクを示し、TSトルク/破壊トルク＞1.5が望ましい。
