机加工零件的磨床清单

• 轴承外轮

• 轴承内轮

• 曲轴

• 发动机气门

• 凸轮轴

• 十字轴

• 超硬合金工具(超硬合金材料)

• 杆电枢

• 喷嘴针

• 叶片泵　转子・凸轮环・叶片

• 缸(旋转式压缩机)

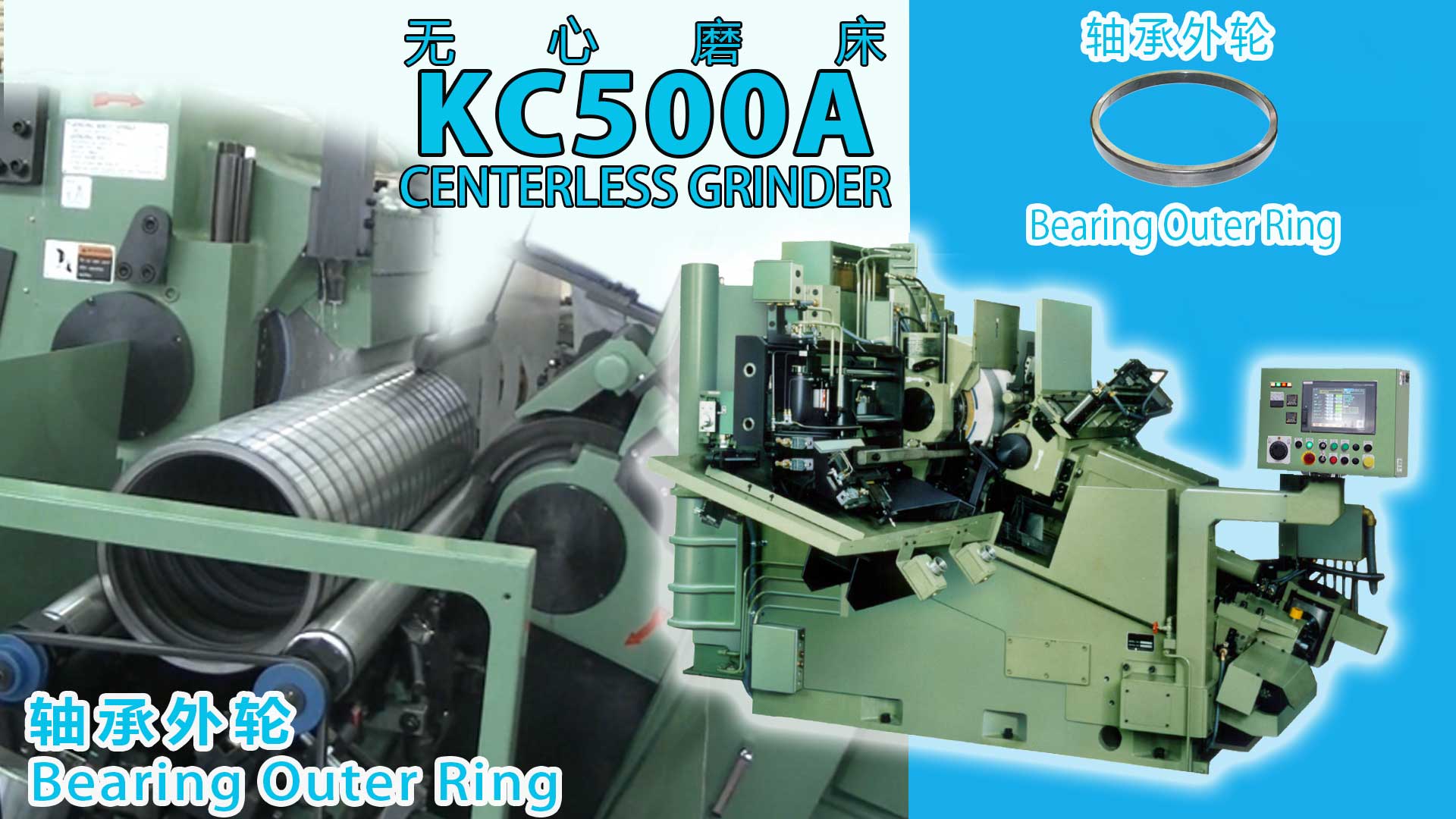

• 轴承外轮

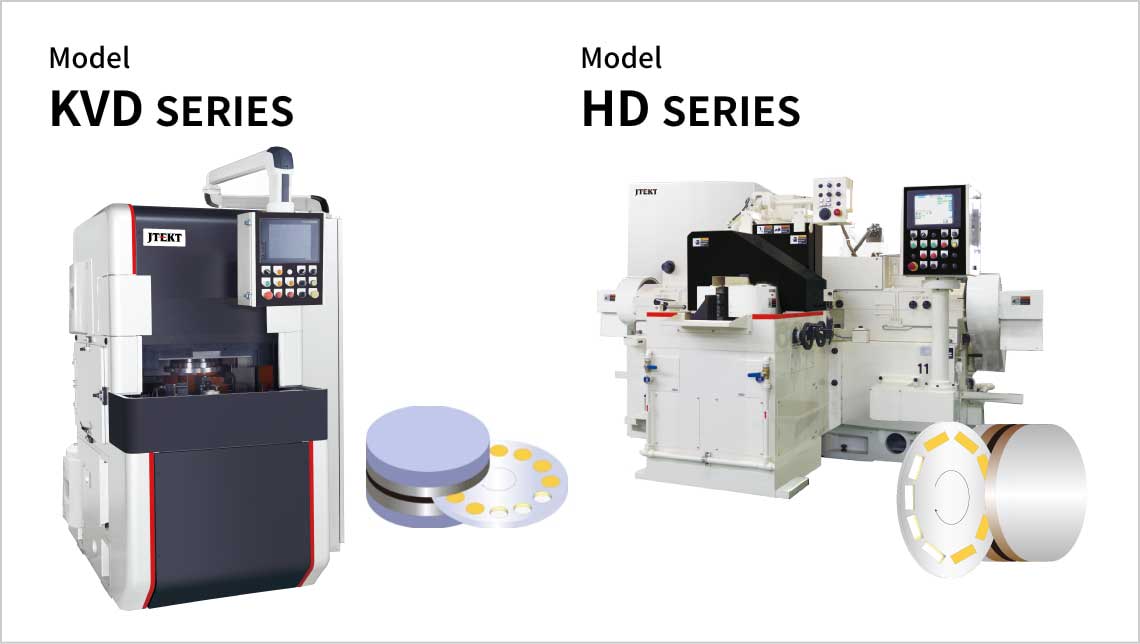

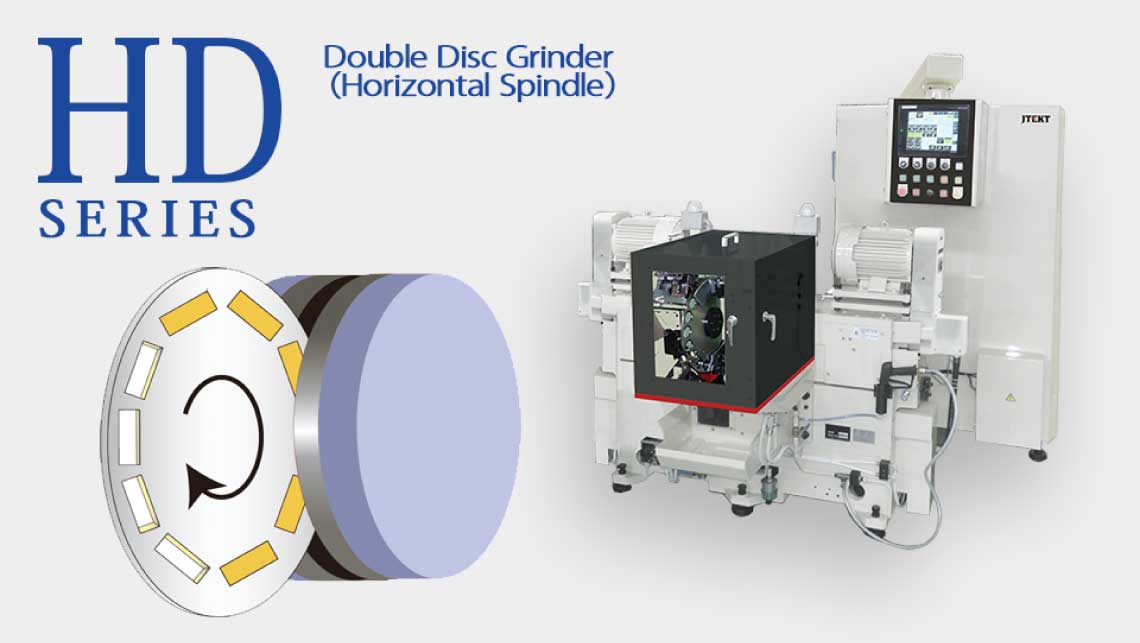

  ①平面磨削





  ①平面磨削

  加工轴承类部件的磨床，始终保持行业最高水准。①使用平面磨床对两侧环面同时磨削→②无心磨床对环的外径进行磨削→③轨道面的磨削由内圆磨床完成。

  ②外圆磨削





  ②外圆磨削

  多样化的产品构成中，包括利用倾斜床体式样机型对应大规格，重量型外环。

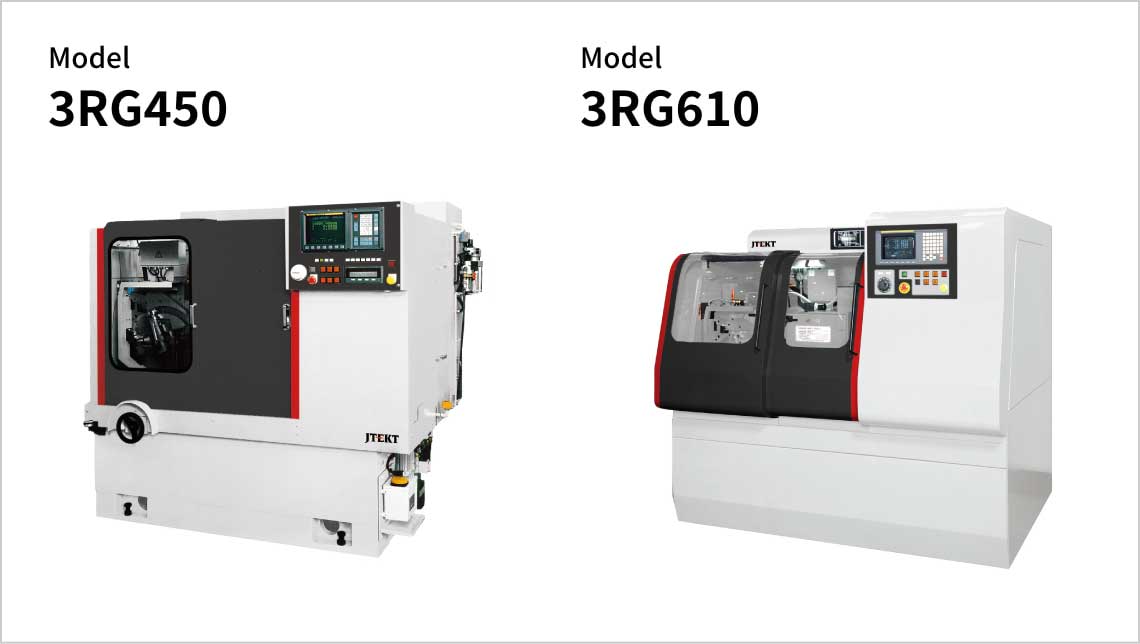

  ③内圆磨削





  ③内圆磨削

• 轴承内轮

  ①平面磨削





  ①平面磨削

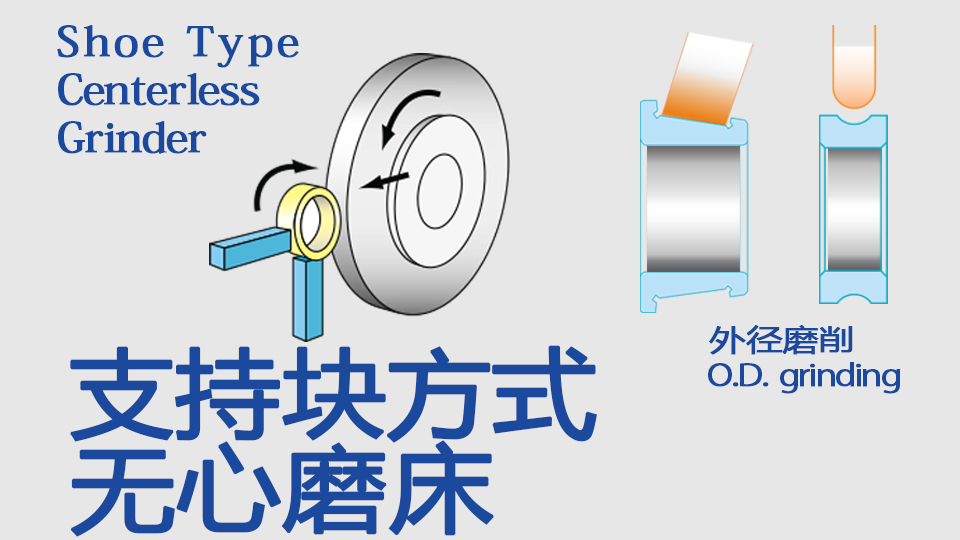

  加工轴承类部件的磨床，始终保持行业最高水准。①使用平面磨床对两侧环面同时磨削→②支撑块型无心磨床对轨道面进行磨削→③内径使用内圆磨床磨削。

  ②外圆磨削





  ②外圆磨削

  大规格，重量型的环体通过倾斜式床体对应。

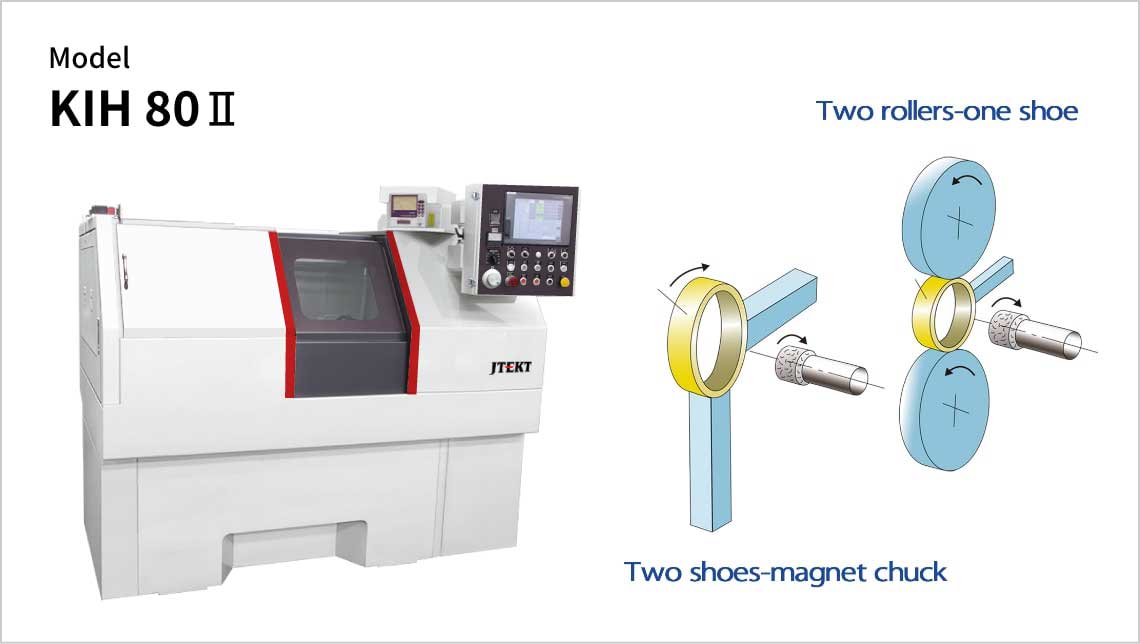

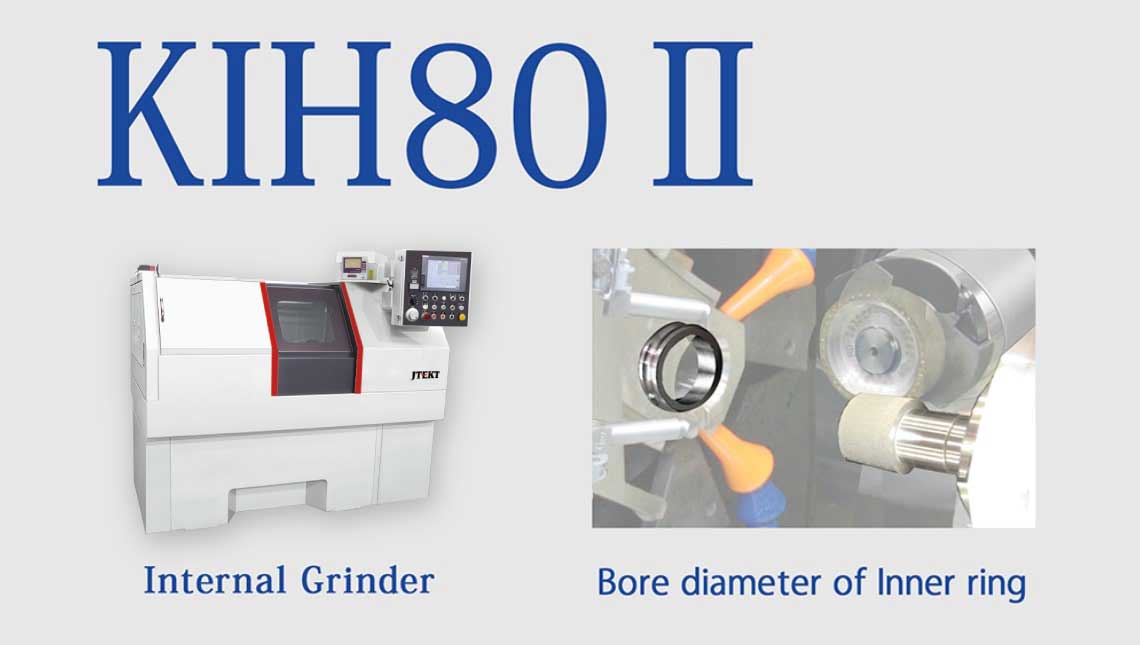

  ③内圆磨削





  ③内圆磨削

• 曲轴



  Model 型号		4515C	C6030
  Grinding Capacity 加工范围	O.D.（Min.～Max.） [mm]	φ1.2～φ40	φ1.6～φ120
  G.W. Size（㎜） 砂轮尺寸	O.D.（Max.～Min.） [mm]	φ455～	φ610～φ470
  	Width［mm］	150	305
  Floor Space 占地面积	W×D [mm]	2,460×1,580	2,900×2,180
  Machine Weight 重量	[Kg]	3,500	9,000

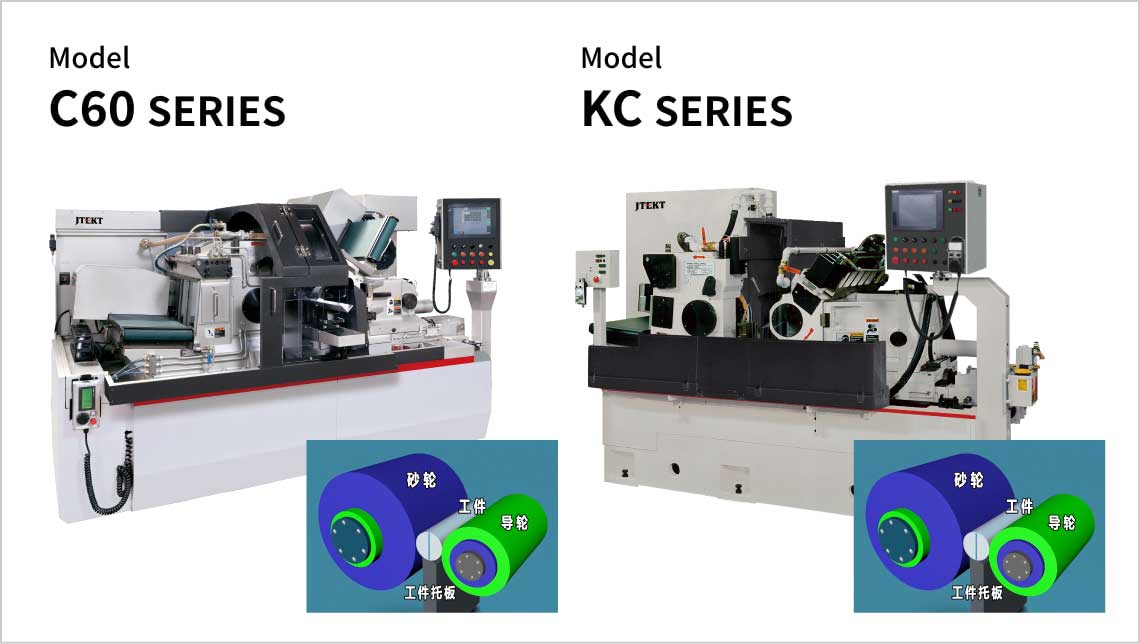

  阶梯型的产品设计，满足了尺寸各异的工件制品。 C60系类可通过搭载（砂轮幅度可调整主轴）对偏心部位 不同的工件进行连续磨削。

  产品规格下载

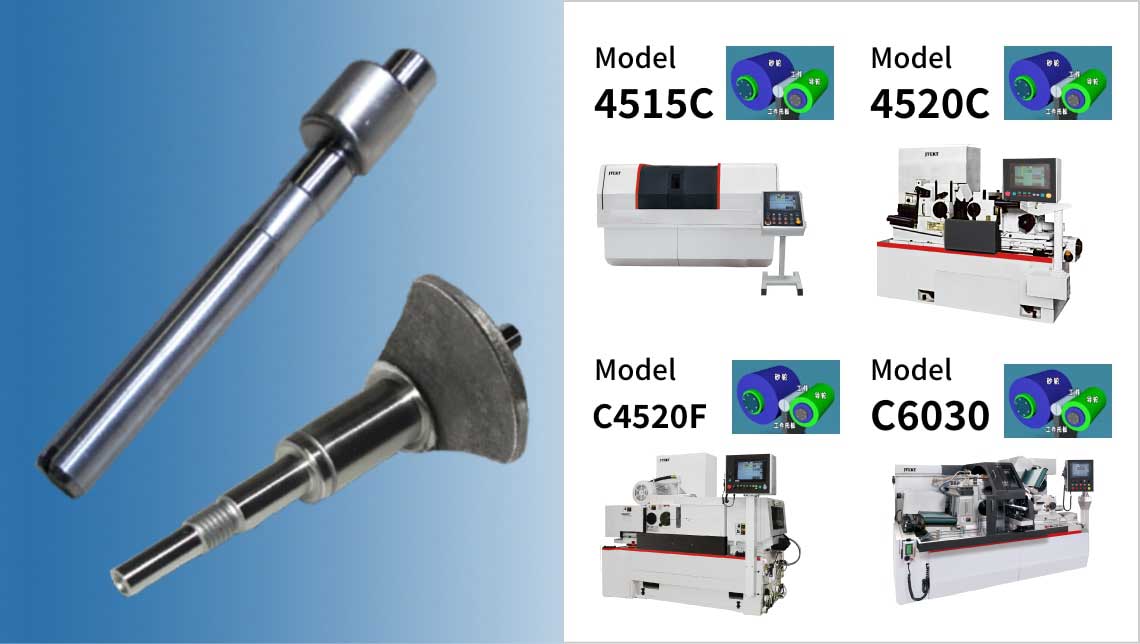

• 发动机气门



  外圆磨削（阀杆）

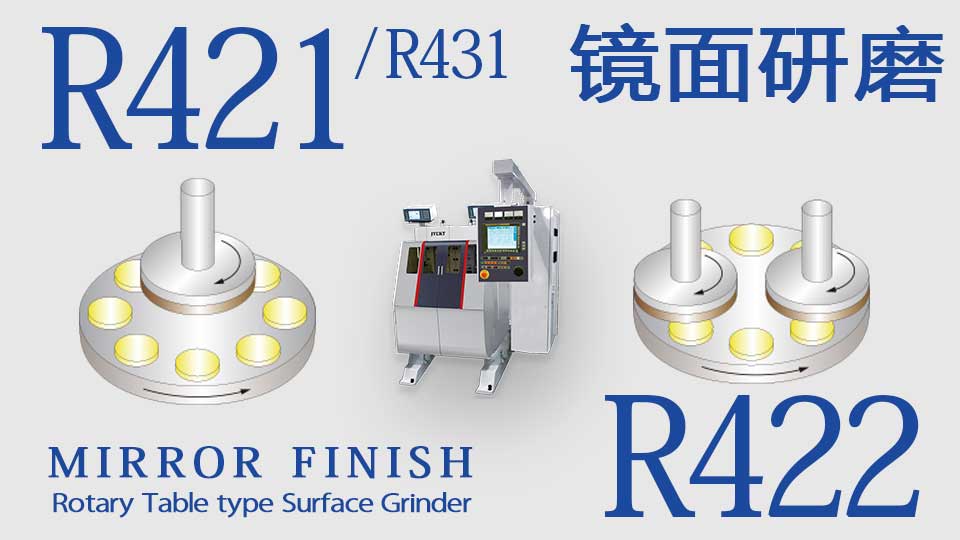

  镜面磨削（气门头表面）

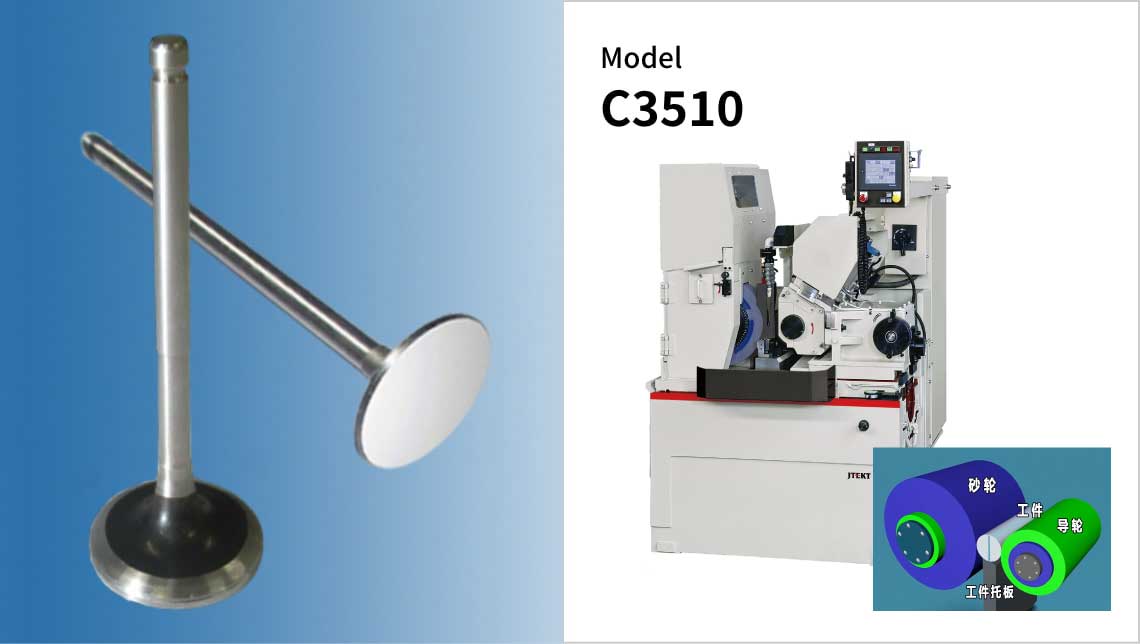

  Model 型号		C3510	R421
  Grinding Capacity 加工范围	O.D.（Min.～Max.） [mm]	φ1.0～φ10	Max.φ100
  	T（Max.） [mm]	-	50
  G.W. Size（㎜） 砂轮尺寸	O.D.（Max.～Min.） [mm]	φ355～φ255	Max.φ180
  	Width［mm］	100	-
  Floor Space 占地面积	W×D [mm]	1,000×1,620	1,300×1,400
  Machine Weight 重量	[Kg]	2,500

  轴外径部利用C3510无心磨床磨削，阀面使用R系类进行镜面磨削。

  产品规格下载

• 凸轮轴

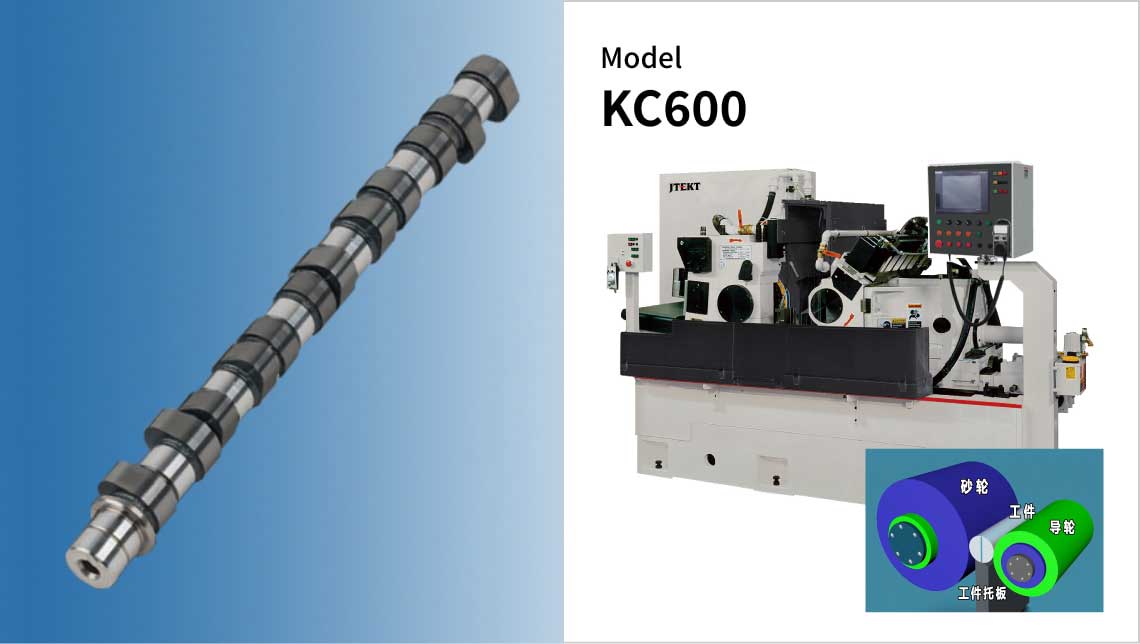

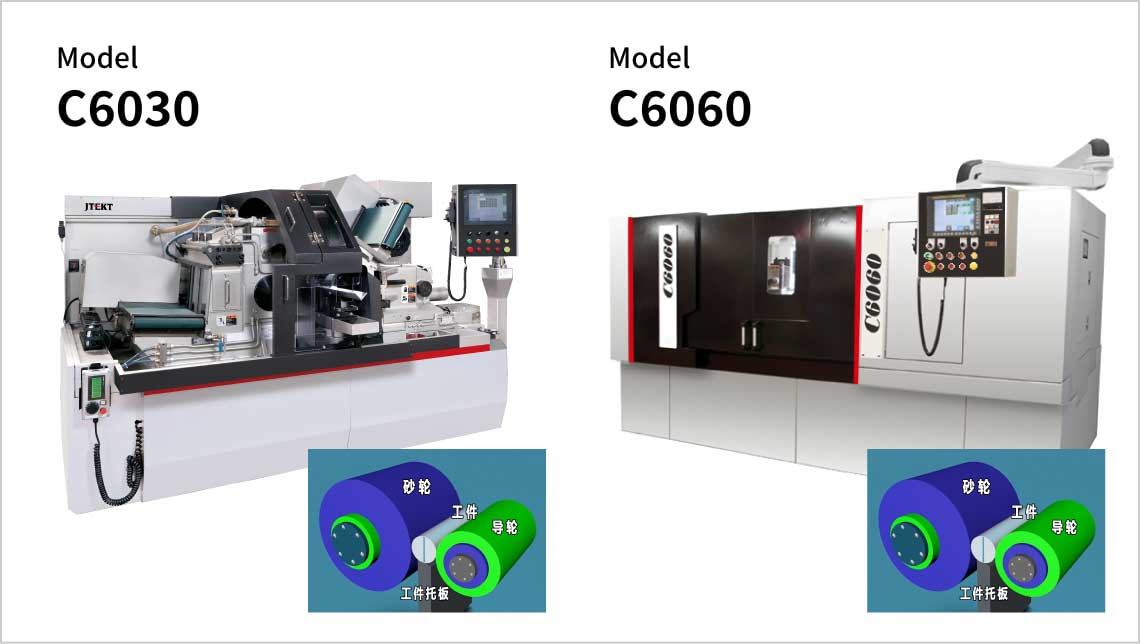

  Model 型号		KC600	C6060
  Grinding Capacity 加工范围	O.D.（Min.～Max.）[mm]	φ5～φ150
  G.W. Size（㎜） 砂轮尺寸	O.D.（Max.～Min.）[mm]	φ610～φ470
  	Width［mm］	610
  Floor Space 占地面积	W×D [mm]	3,400×2,360	4,670×1,765
  Machine Weight 重量	[Kg]	10,500	11,000

  一种用于磨削凸轮轴轴颈的无心磨床。

  产品规格下载

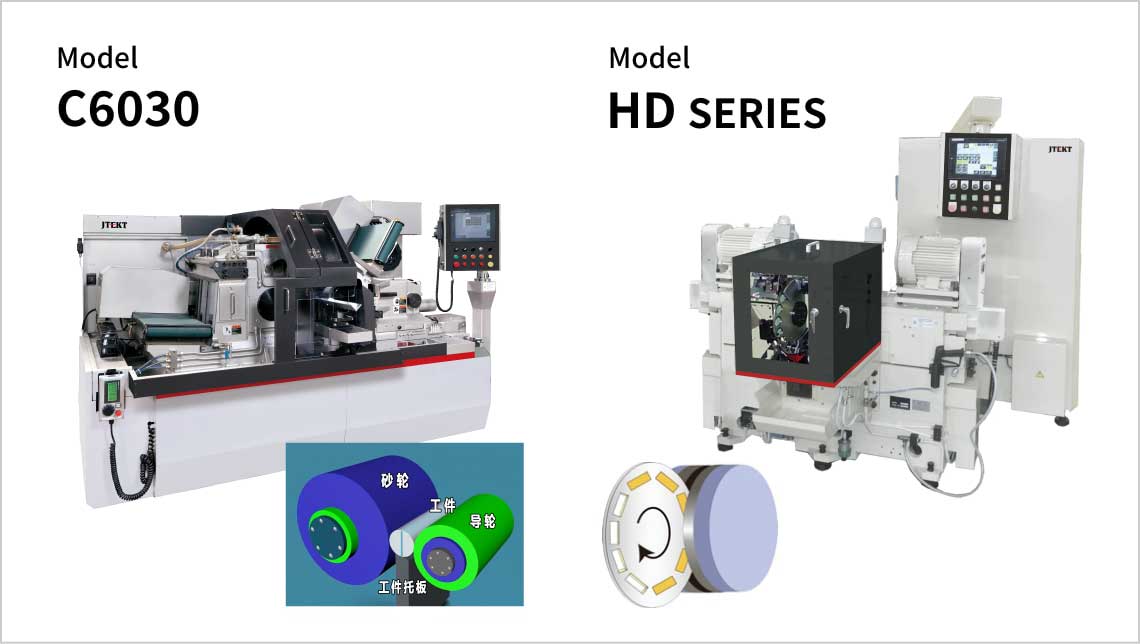

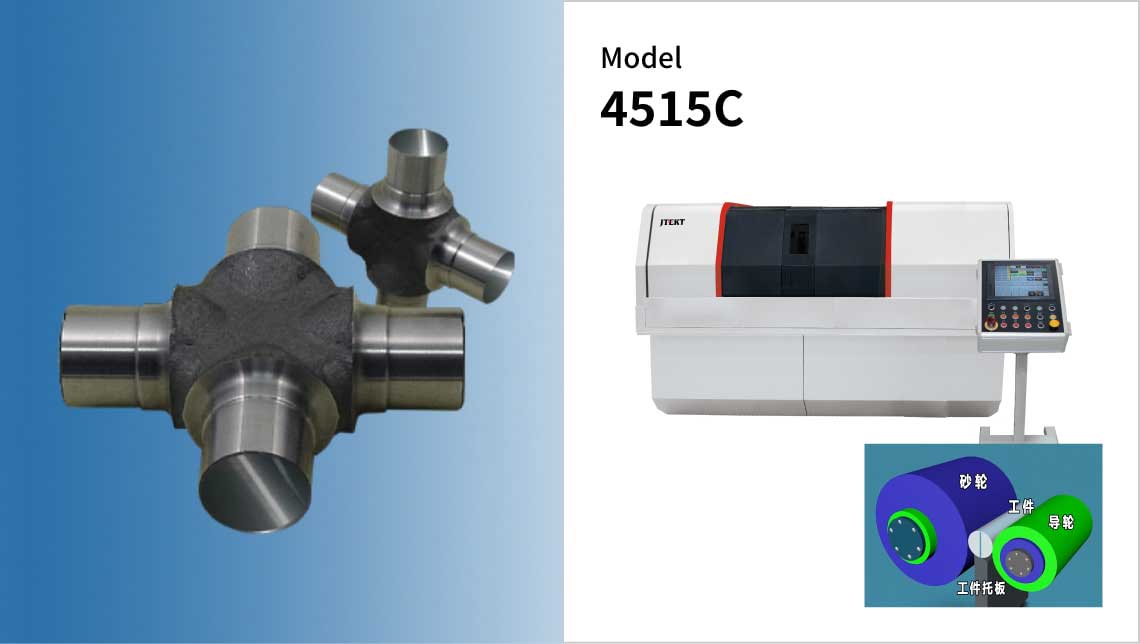

• 十字轴














  Model 型号		4515C	HD5
  Grinding Capacity 加工范围	O.D.（Min.～Max.）[mm]	φ1.2～φ40	Max.φ150
  	T（Max.） [mm]	-	50
  G.W. Size（㎜） 砂轮尺寸	O.D.（Max.～Min.）[mm]	φ455～φ360	Max.φ585
  	Width［mm］	150	-
  Floor Space 占地面积	W×D [mm]	2,460×1,580	3,300×3,155
  Machine Weight 重量	[Kg]	3,500	7,000

  无心磨床对轴的外径进行磨削，平面磨床HD系列对轴的端面进行磨削。 可根据工件尺寸等因素选择型号。

  产品规格下载

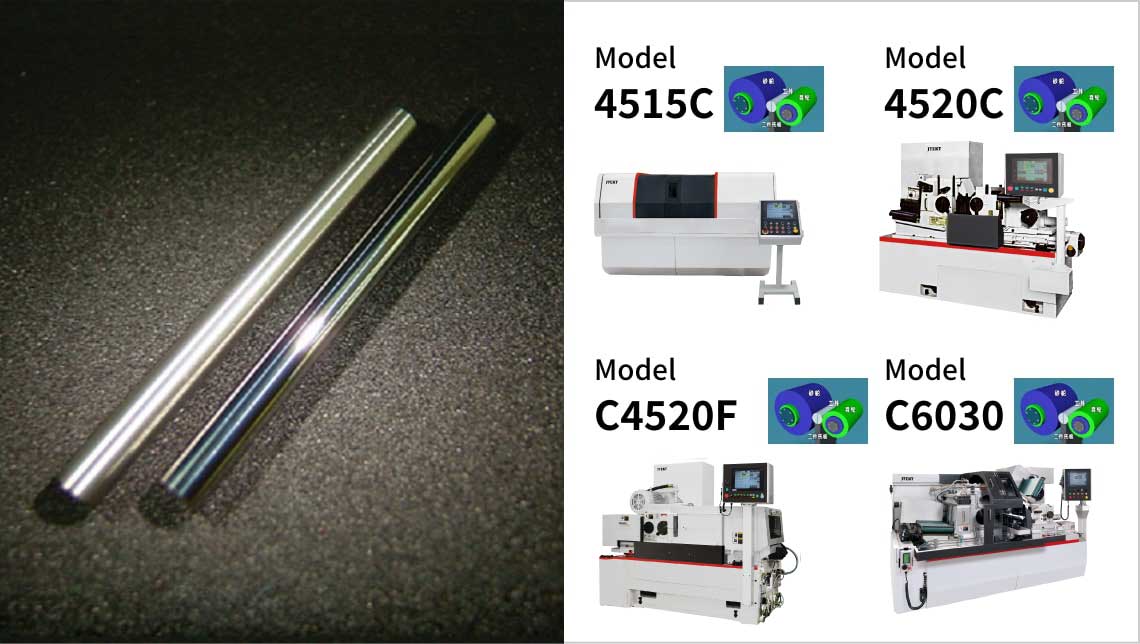

• 超硬合金工具(超硬合金材料)











  Model 型号		C4520F	C6030
  Grinding Capacity 加工范围	O.D.（Min.～Max.） [mm]	φ1.0～φ50	φ1.6～φ120
  G.W. Size（㎜） 砂轮尺寸	O.D.（Max.～Min.） [mm]	φ455～φ320	φ610～φ470
  	Width［mm］	205	305
  Floor Space 占地面积	W×D [mm]	2,435×1,432	2,900×2,180
  Machine Weight 重量	[Kg]	4,500	9,000

  金属结合砂轮的使用明显有效的提高了对超硬材料的磨削效率。 并通过放电修整装置的配载，满足了金属结合砂轮机内修整，使无心磨床的机能得到了丰富。

  产品规格下载

• 杆电枢

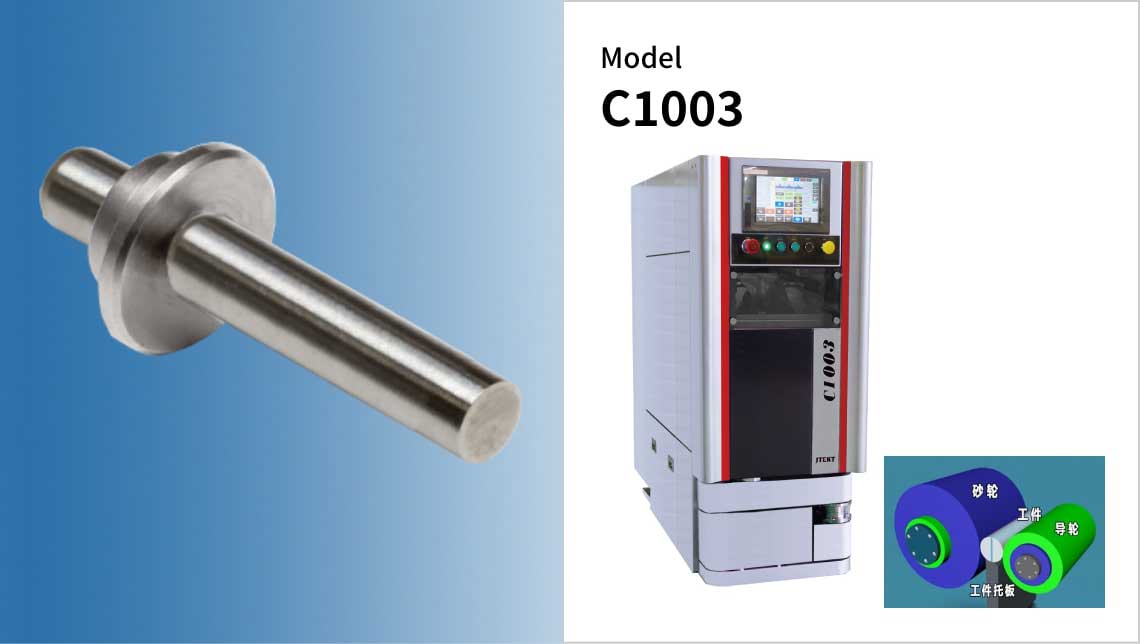

  Model 型号		C1003
  Grinding Capacity 加工范围	O.D.（Max.）[mm]	φ5
  G.W. Size（㎜） 砂轮尺寸	O.D.（Max）[mm]	φ100
  	Width［mm］	30
  Floor Space 占地面积	W×D [mm]	600×1,465
  Machine Weight 重量	[Kg]	1,000

  一体化的冷却箱及机内其他配套设备。 带中心修整系统的调节轮全自动修整。中心高度自动设定，NC刀片上下机构一键微调。同时磨削端面外径。

  产品规格下载

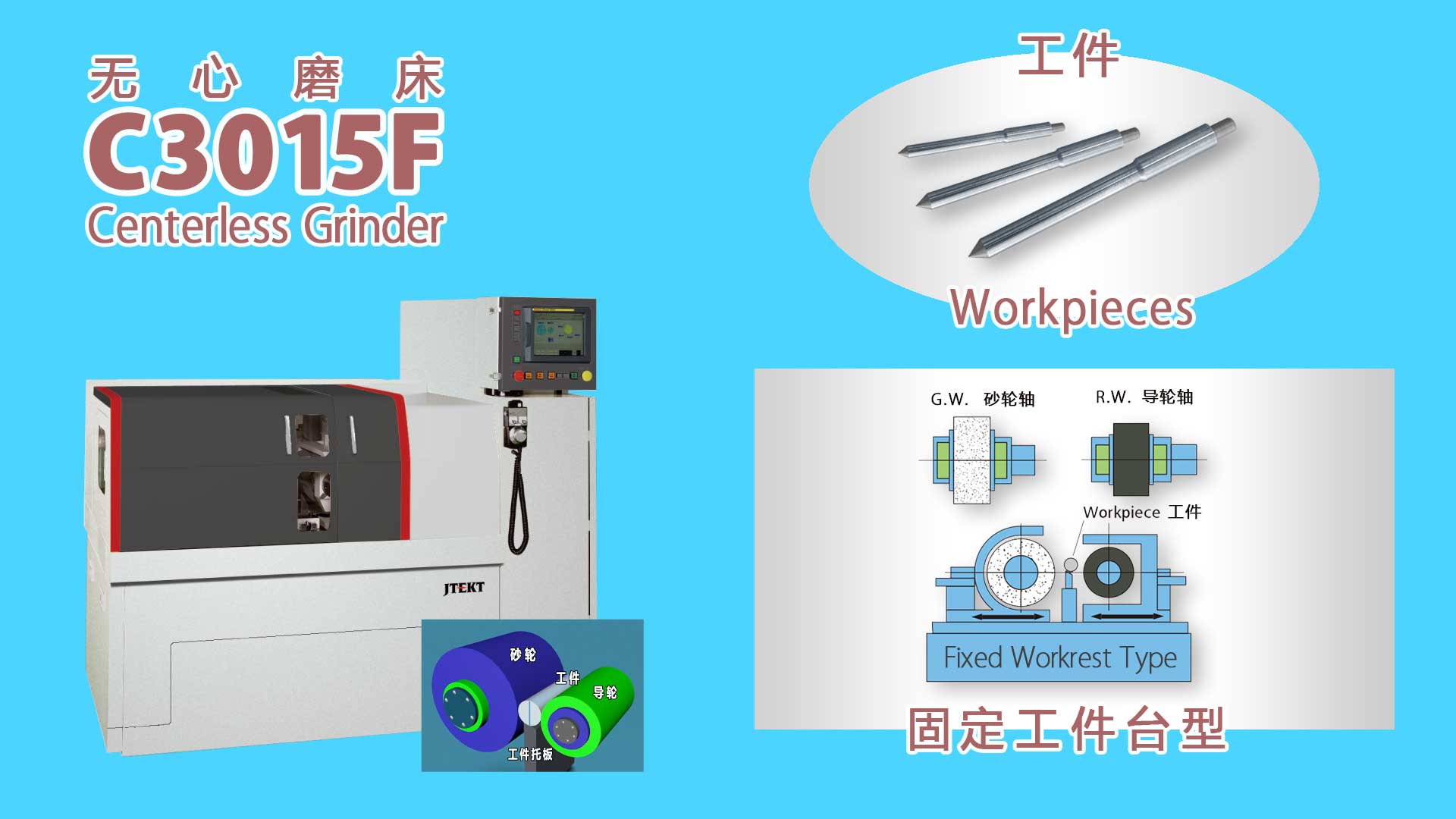

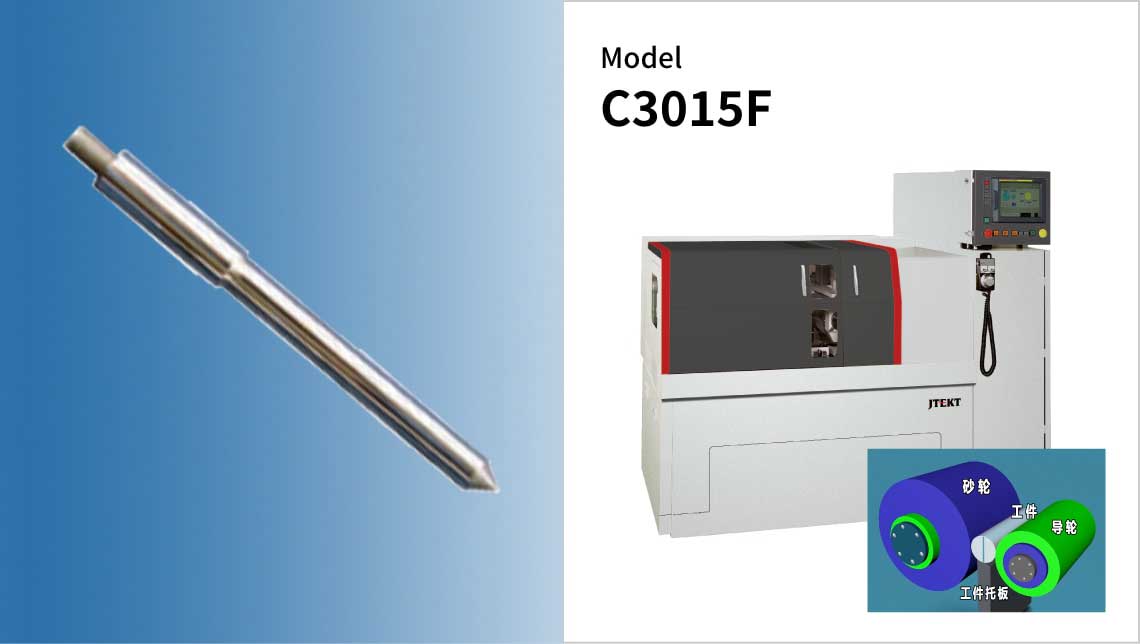

• 喷嘴针













  Model 型号		C3015F
  Grinding Capacity 加工范围	O.D.（Min.～Max.）[mm]	φ0.8〜φ25
  G.W. Size 砂轮尺寸（㎜）	O.D.（Max.～Min.）[mm]	φ305〜φ225
  	Width［mm］	150
  Floor Space 占地面积	W×D [mm]	1,850×900
  Machine Weight 重量	[Kg]	3,500

  通过工序指引对工件径进行设定，适当的磨削条件会在屏幕上显示。
  可以忽略的热变化省略了暖机环节。

  产品规格下载

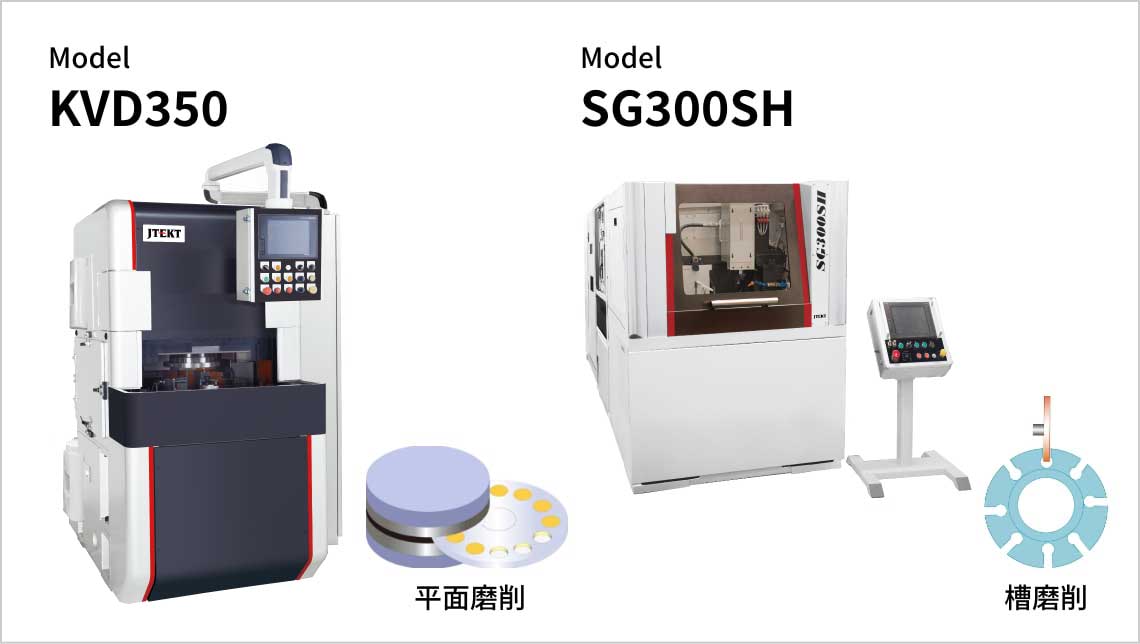

• 叶片泵转子 凸轮环叶片



  叶片泵转子、凸轮环和叶片都是在我们的磨床上一次完成的。

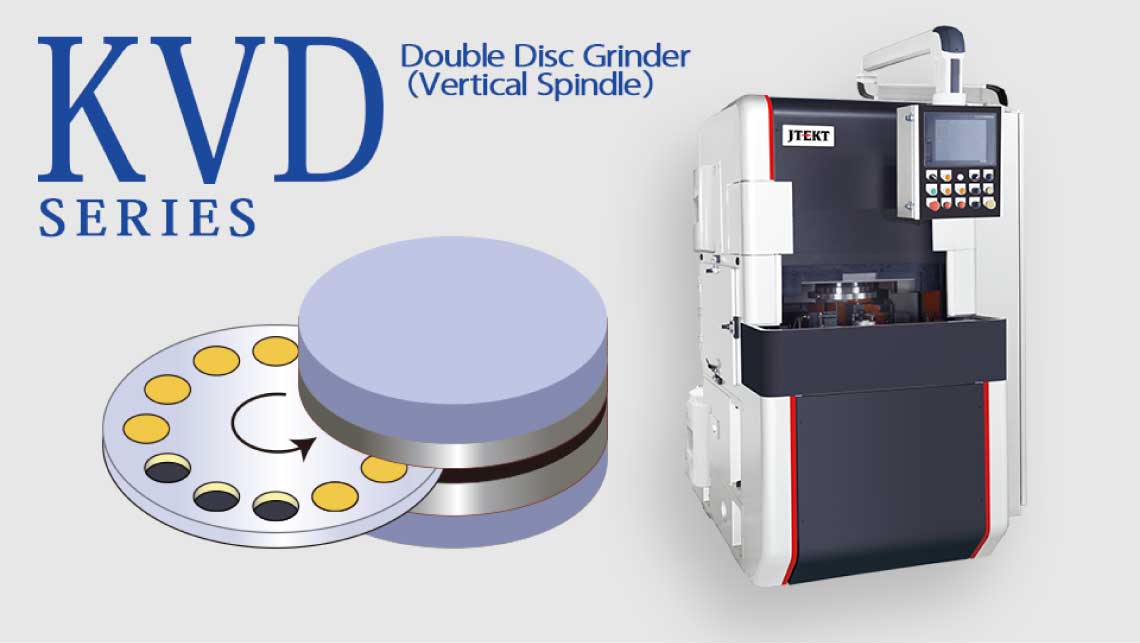

  KVD350具有 "金属结合砂轮 "和 "BOX结构床身带来的高刚性"，是磨削烧结合金的有力工具。金属结合砂轮可在机内进行修整，通过缩短修整间隔，实现高效率。

• 缸
  (旋转式压缩机)

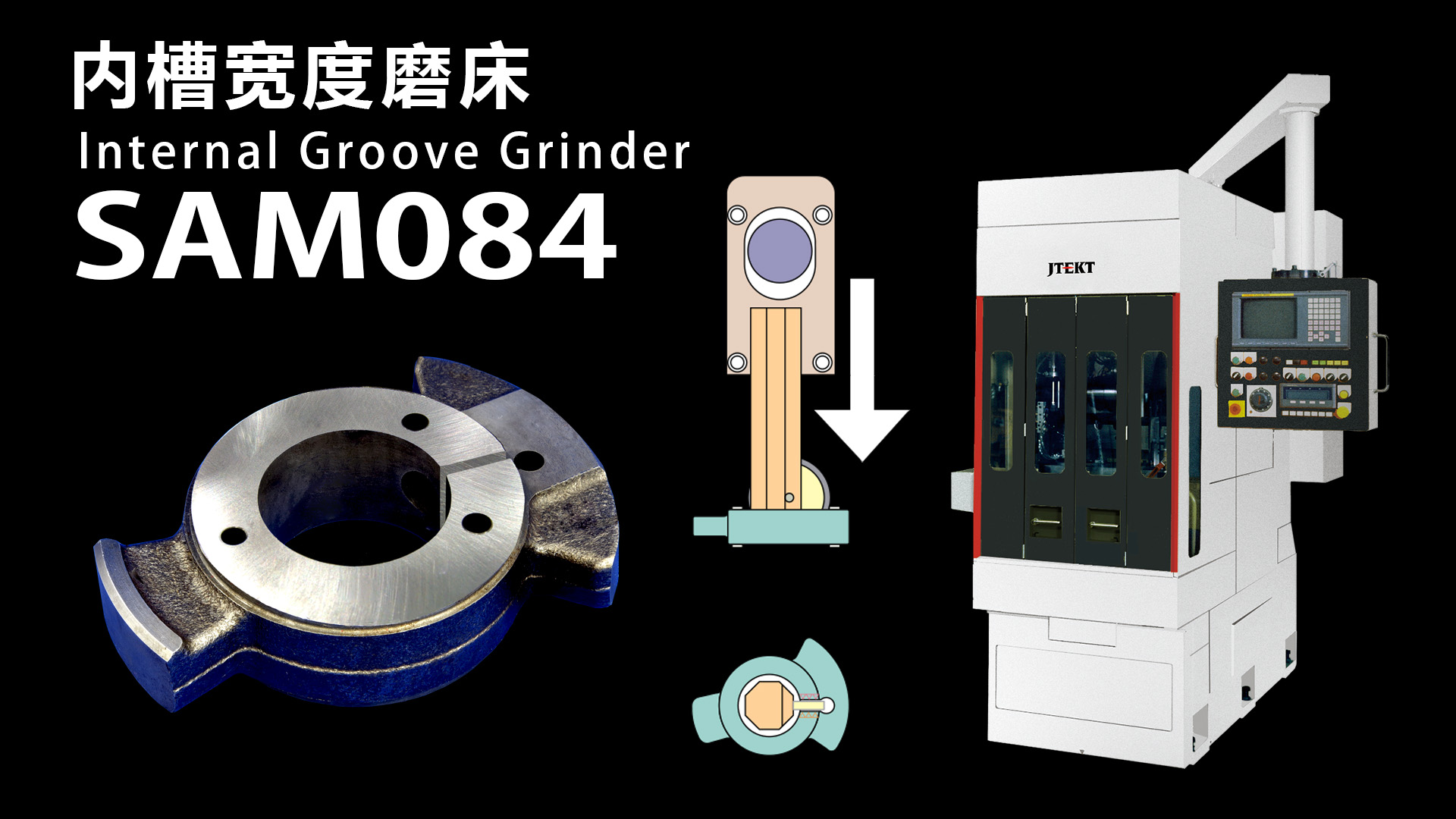

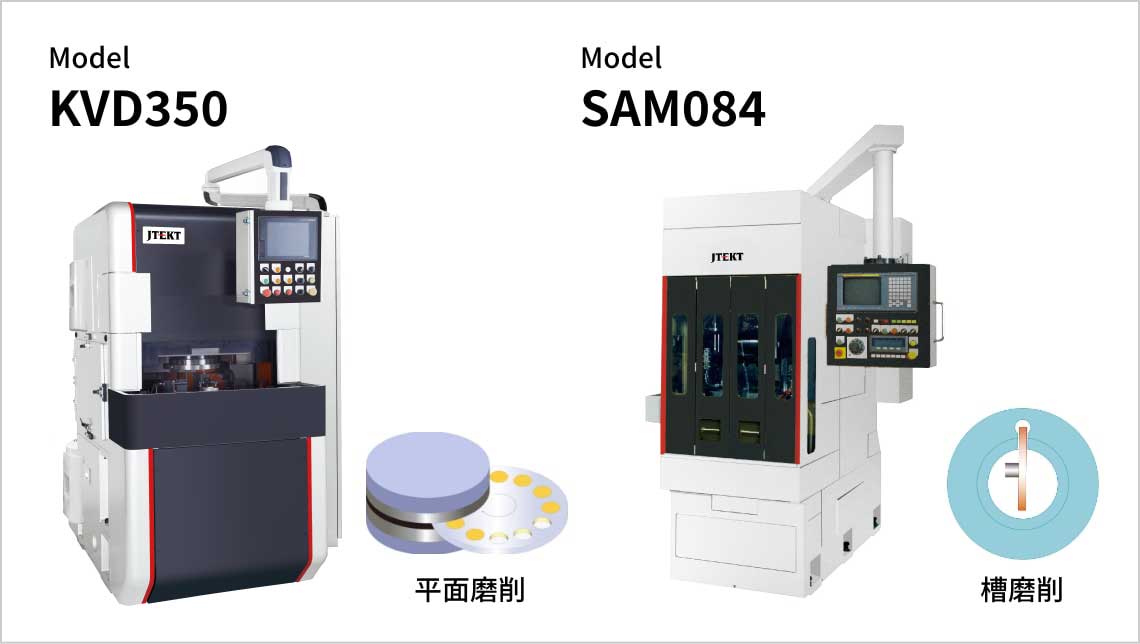

  旋转式压缩机的气缸表面用KVD350磨削，内槽用SAM084磨削。










  Model 型号		KVD350	SAM084
  Grinding Capacity 加工范围	O.D.（Max.）[mm]	φ150	φ105
  	T（Max.） [mm]	50	35
  	Inner Groove(Min.) [mm]	-	4
  G.W. Size（㎜） 砂轮尺寸	O.D.（Max）[mm]	φ355	φ62
  Floor Space 占地面积	W×D [mm]	1,050×1,925	1,350×1,855
  Machine Weight 重量	[Kg]	4,500	4,000



  产品规格下载
