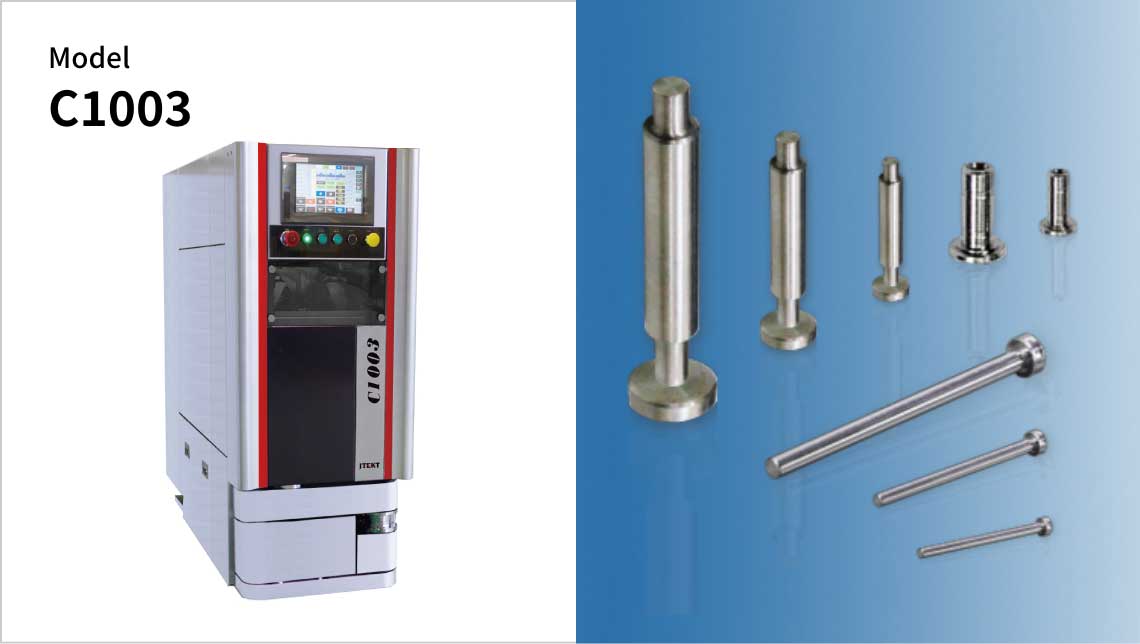

Model 型号 C1003 Grinding Capacity
加工范围O.D.（Max.）[mm] φ5 G.W. Size（㎜）
砂轮尺寸O.D.（Max.）[mm] φ100 Width［mm］ φ30 Floor Space
占地面积W×D [mm] 600×1,465 Machine Weight
重量[Kg] 1,000 一体化冷却箱等配套设备安装在机器内部。 通过中心修整系统对砂轮和调节轮进行全自动修整。 中心高度自动设定，NC刀片上下机构一键微调。 外径端面磨削。 通过使用"超小型平面磨床R011，可以实现连续磨削。
产品规格下载一体化冷却箱等配套设备安装在机器内部。 通过中心修整系统对砂轮和调节轮进行全自动修整。 中心高度自动设定，NC刀片上下机构一键微调。 外径端面磨削。 通过使用"超小型平面磨床R011，可以实现连续磨削。
产品规格下载

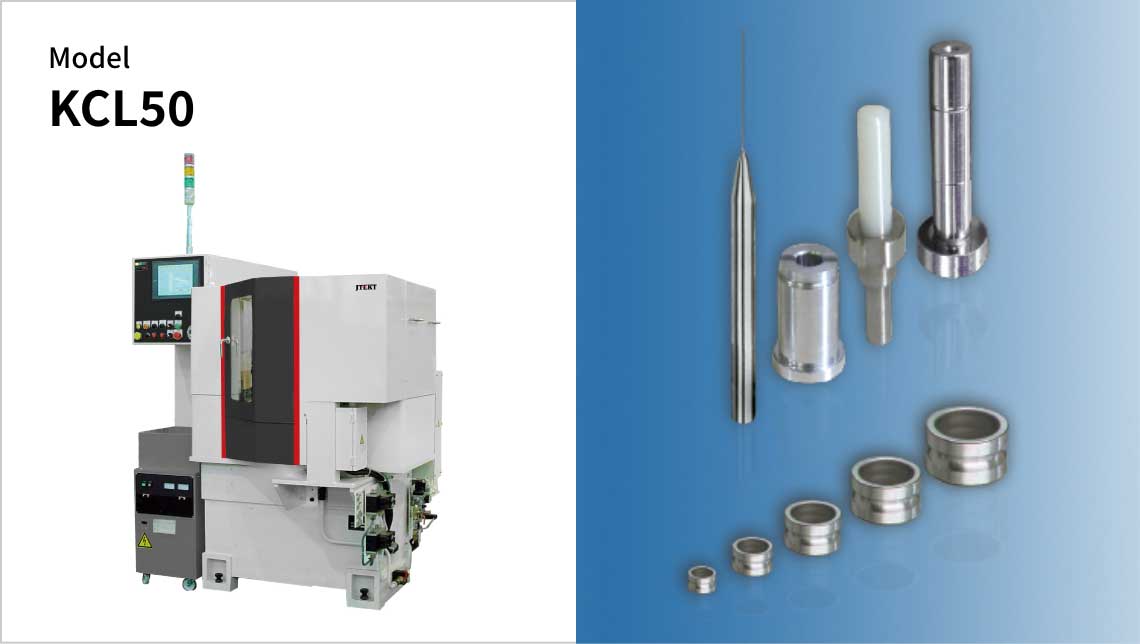

Model 型号 KCL50 KCL50S Grinding Capacity
加工范围O.D.(Min.～Max.)[mm] φ0.2～φ5.0 G.W. Size（㎜）
砂轮尺寸O.D.(Max.～Min.)[mm] φ150～φ120 Width［mm］ 50 30 Floor Space
占地面积W×D [mm] 1,600×1,580 Machine Weight
重量[Kg] 1,600 可实现超小直径工件的亚微米加工。φ3.175mm通过一次研削至φ0.1mm，与大直径部分同轴度小于0.1㎛。

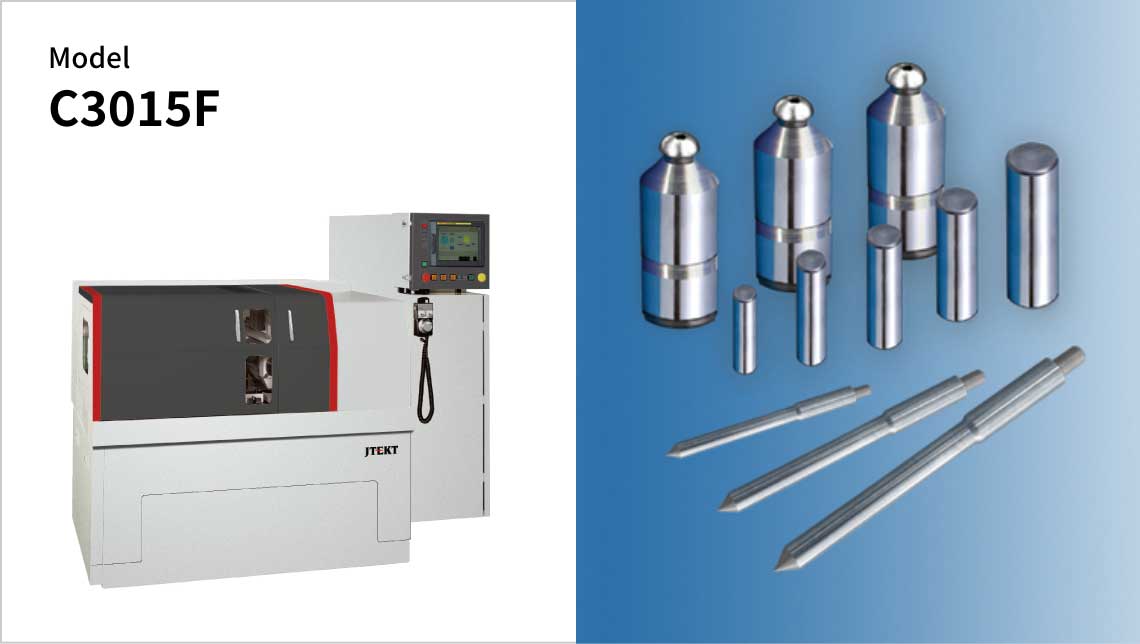

Model 型号 C3015F Grinding Capacity
加工范围O.D.(Min.～Max.)[mm] φ0.8～φ25 G.W. Size（㎜）
砂轮尺寸O.D.(Max.～Min.)[mm] φ305～φ225 Width［mm］ 150 Floor Space
占地面积W×D [mm] 1,850×900 Machine Weight
重量[Kg] 3,500 通过工序指南进行工件径尺寸选择，显示屏会根据所选项显示出符合的研削条件。
通过工序指南进行工件径尺寸选择，显示屏会根据所选项显示出符合的研削条件。
产品规格下载

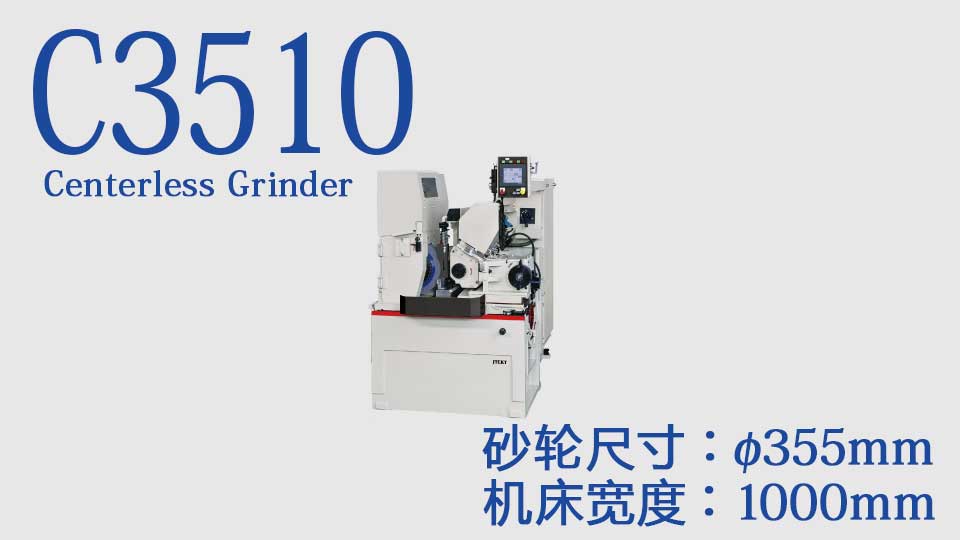

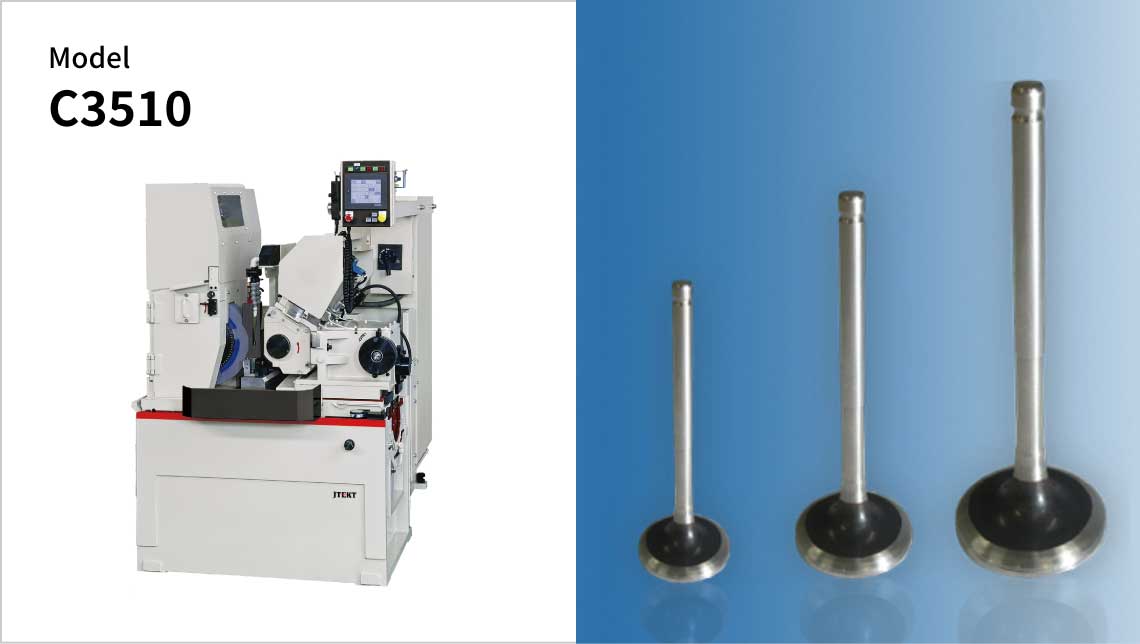

Model 型号 C3510 Grinding Capacity
加工范围O.D.(Min.～Max.)[mm] φ1.0～φ10 G.W. Size（㎜）
砂轮尺寸O.D.(Max.～Min.)[mm] φ355～φ255 Width［mm］ 100 Floor Space
占地面积W×D [mm] 1,000×1,620 Machine Weight
重量[Kg] 2,500 在磨削发动机气门时，用无心磨床磨削气门杆（气门杆部分），用R系列平面磨床磨削气门头（平面部分），使其达到镜面效果。

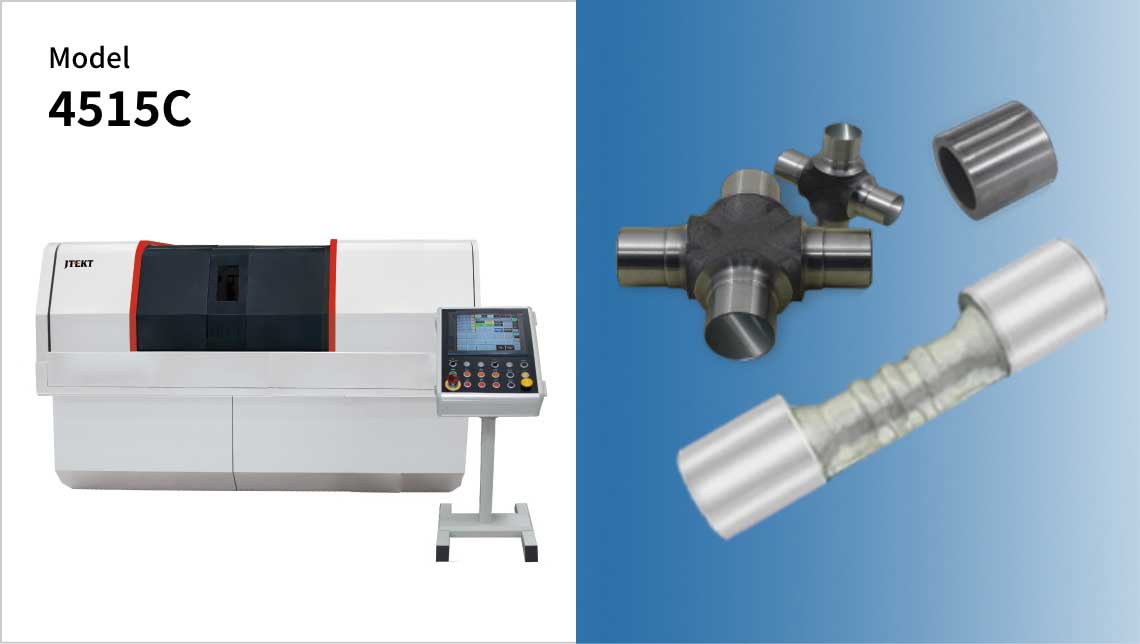

Model 型号 4515C 6015C Grinding Capacity
加工范围O.D.(Min.～Max.)[mm] φ1.2～φ40 φ1.2～φ60 G.W. Size（㎜）
砂轮尺寸O.D.(Max.～Min.)[mm] φ455～φ360 φ610～φ470 Width［mm］ 150 Floor Space
占地面积W×D [mm] 2,460×1,580 Machine Weight

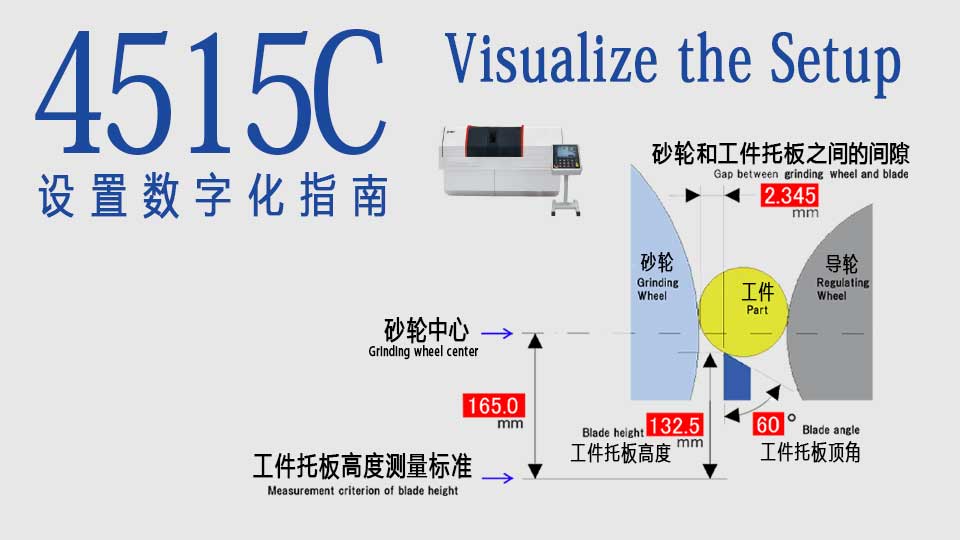

重量[Kg] 3,500 4,000 通料磨削时的工件路径线可在操作画面上进行检查和设置量化。砂轮φ610和节省空间(6015C)砂轮主轴是悬臂式的。一键更换调整轮主轴。

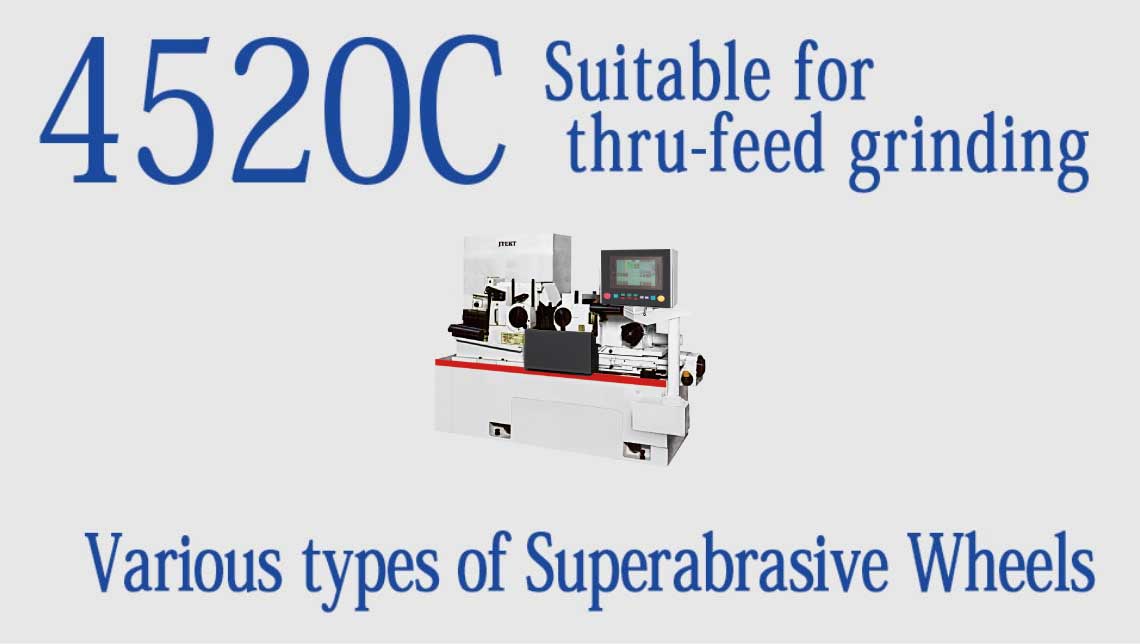

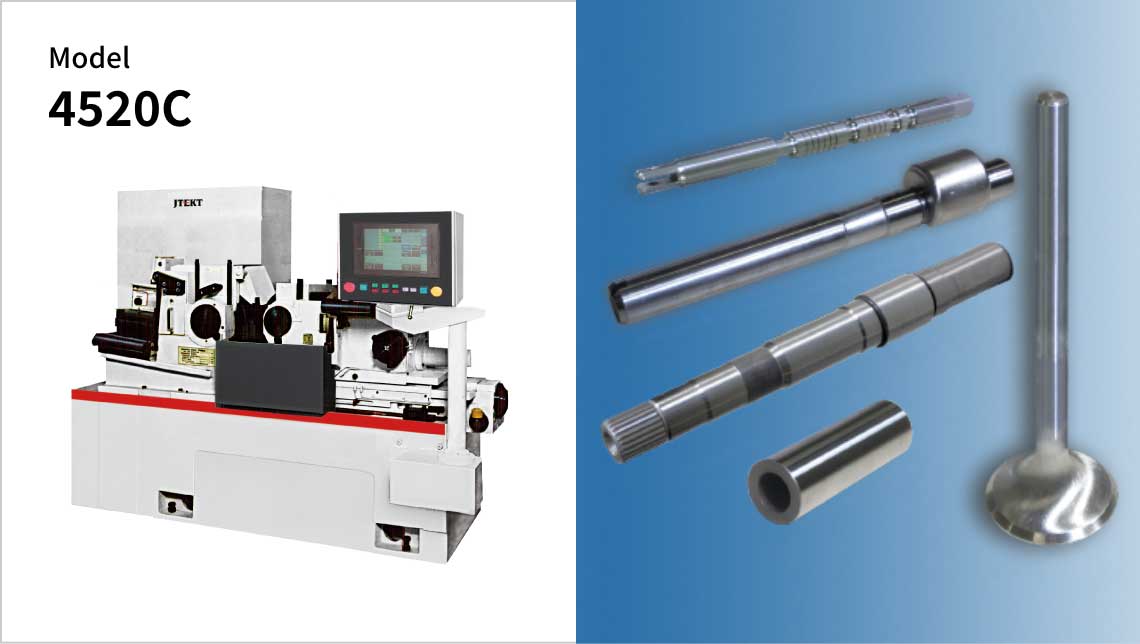

Model 型号 4520C Grinding Capacity
加工范围O.D.(Min.～Max.)[mm] φ1.2～φ40 G.W. Size（㎜）
砂轮尺寸O.D.(Max.～Min.)[mm] φ455～φ320 Width［mm］ 205 Floor Space
占地面积W×D [mm] 2,460×1,580 Machine Weight
重量[Kg] 4,000 可使用多种超硬磨料砂轮｡最适用于通过式磨削｡

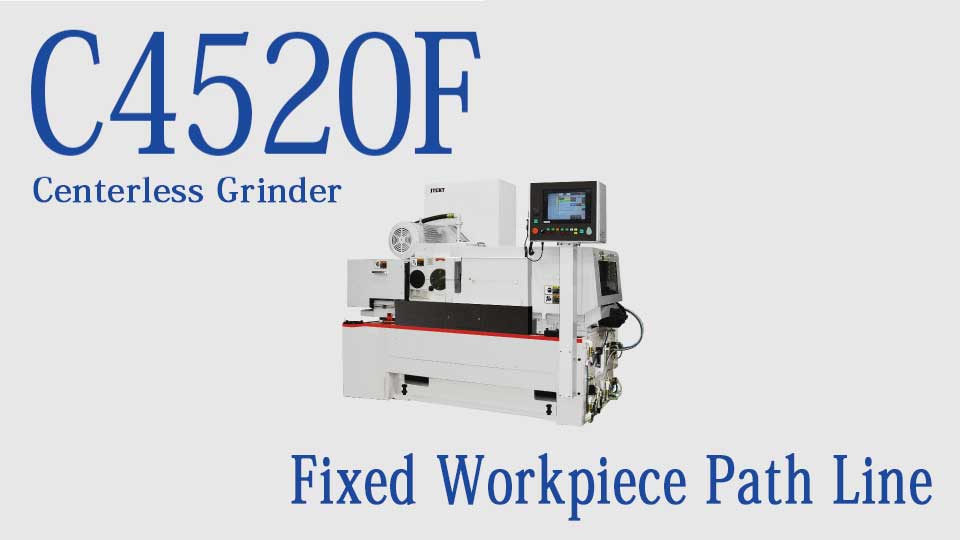

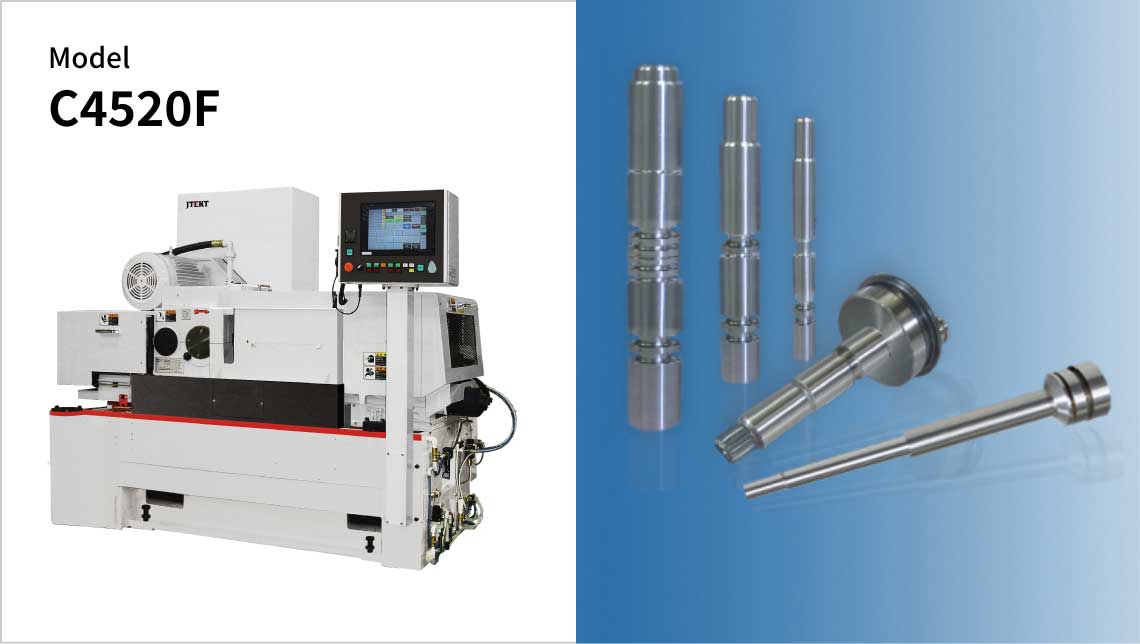

Model 型号 C4520F C4520FS Grinding Capacity
加工范围O.D.(Min.～Max.)[mm] φ1.0～φ50 G.W. Size（㎜）
砂轮尺寸O.D.(Max.～Min.)[mm] φ455～φ320 Width［mm］ 205 Floor Space
占地面积W×D [mm] 2,435×1,432 Machine Weight
重量[Kg] 4,500 5,000 C4520FS采用了倾斜的底盘，最大限度地减少了影响圆角动作的中心高度角的变化，提高了圆度稳定性。

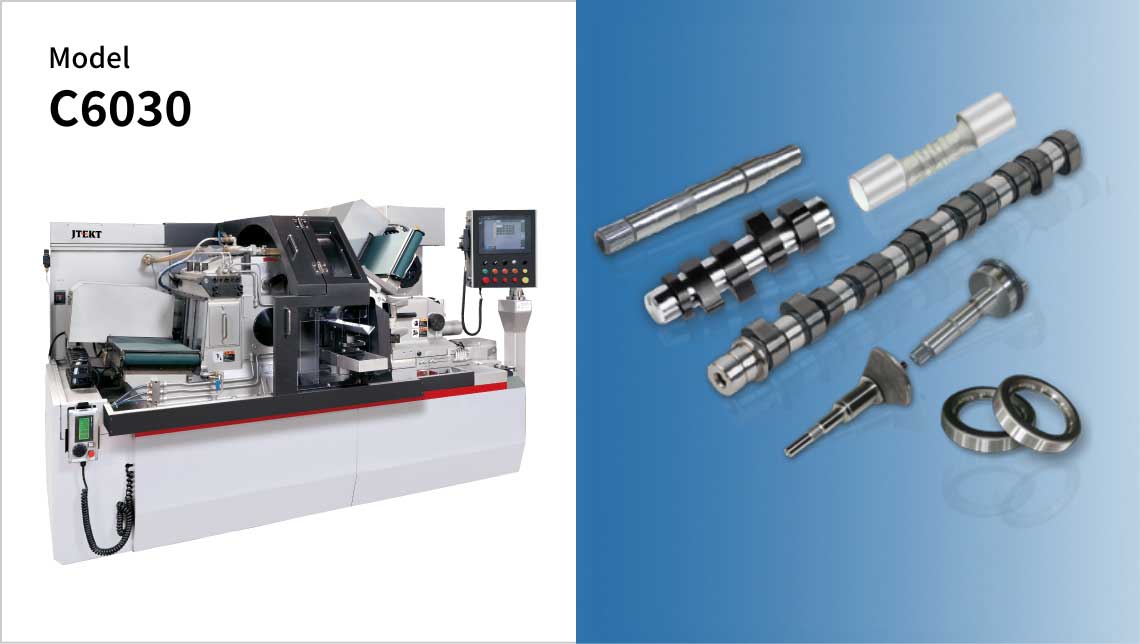

Model 型号 C6020 C6030 C6040 Grinding Capacity
加工范围O.D.(Min.～Max.)[mm] φ1.6～φ120 G.W. Size（㎜）
砂轮尺寸O.D.(Max.～Min.)[mm] φ610～φ470 Width［mm］ 205 305 405 Floor Space
占地面积W×D [mm] 2,900×2,180 Machine Weight
重量[Kg] 8,900 9,000 9,200 使用可视化引导画面来实现快速换型｡一台设备加工几个型号, 换型时可自动调整砂轮位置｡通过修整状态监控系统实现高精度修整｡从高精度磨削到强力磨削、适用范围广。
使用可视化引导画面来实现快速换型｡一台设备加工几个型号, 换型时可自动调整砂轮位置｡通过修整状态监控系统实现高精度修整｡从高精度磨削到强力磨削、适用范围广。
产品规格下载

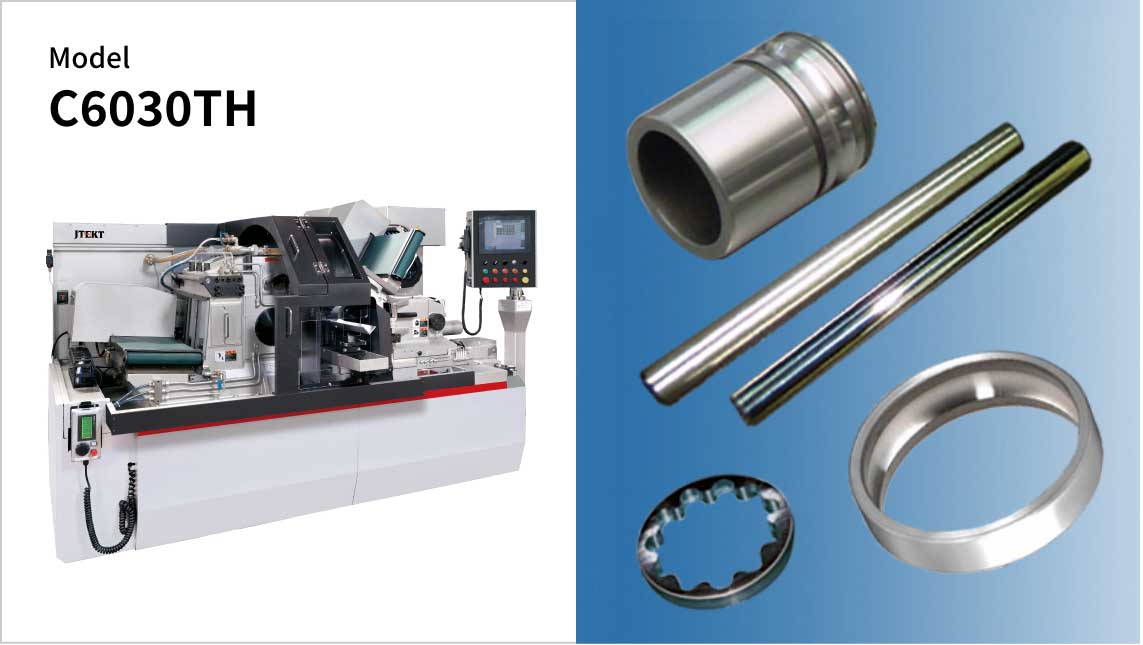

Model 型号 C6030TH Grinding Capacity
加工范围O.D.(Min.～Max.)[mm] φ5～φ150 G.W. Size
砂轮尺寸O.D.(Max.)[mm] φ610 Width［mm］ 305 Floor Space
占地面积W×D [mm] 3,350×2,470 Machine Weight
重量[Kg] 11,000 通过式无心磨床，利用自动化程序和工序指导，大幅减少了设备调整和换型时间。
通过式无心磨床，利用自动化程序和工序指导，大幅减少了设备调整和换型时间。
产品规格下载

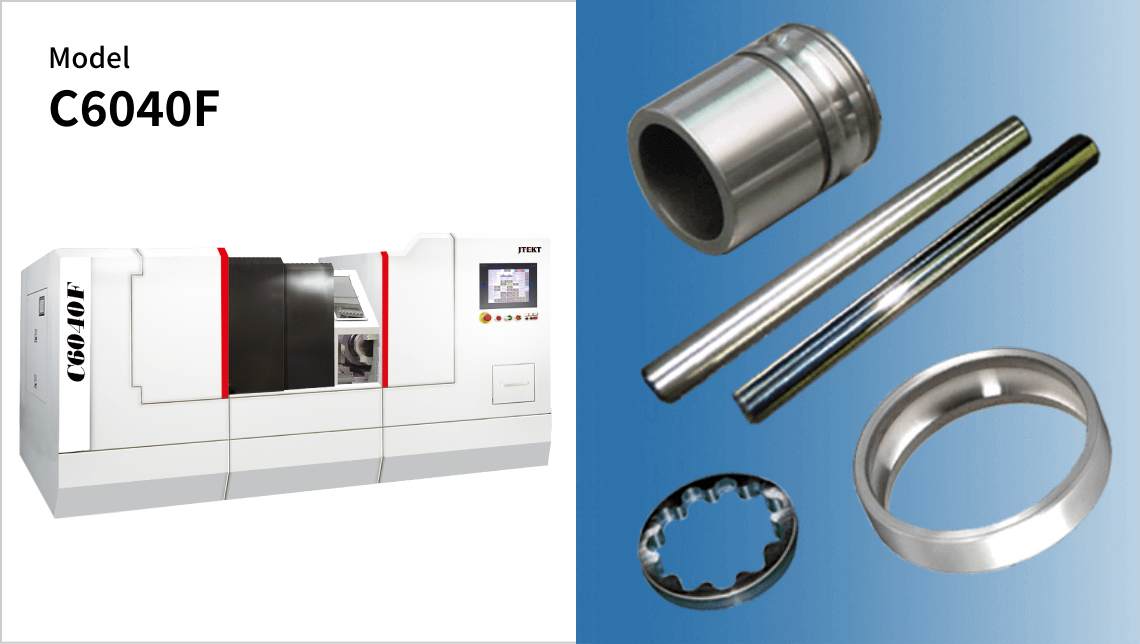

Model 型号 C6040F Grinding Capacity
加工范围O.D.(Min.～Max.)[mm] φ1.6～φ120 G.W. Size
砂轮尺寸（㎜）O.D.(Max.～Min.)[mm] φ610～φ470 Width［mm］ 405 Floor Space
占地面积W×D [mm] 3,250×2,400 Machine Weight
重量[Kg] 9,500 固定支架无心磨C6040F机床适合多品种小批量磨削。通过搭载由数控托板升降机制来自由调整中心高度以及换型指导的功能大幅度减少了换型时间。 此外，电控柜也可以通过客户工厂的需要进行自由配置。
固定支架无心磨C6040F机床适合多品种小批量磨削。通过搭载由数控托板升降机制来自由调整中心高度以及换型指导的功能大幅度减少了换型时间。 此外，电控柜也可以通过客户工厂的需要进行自由配置。
产品规格下载

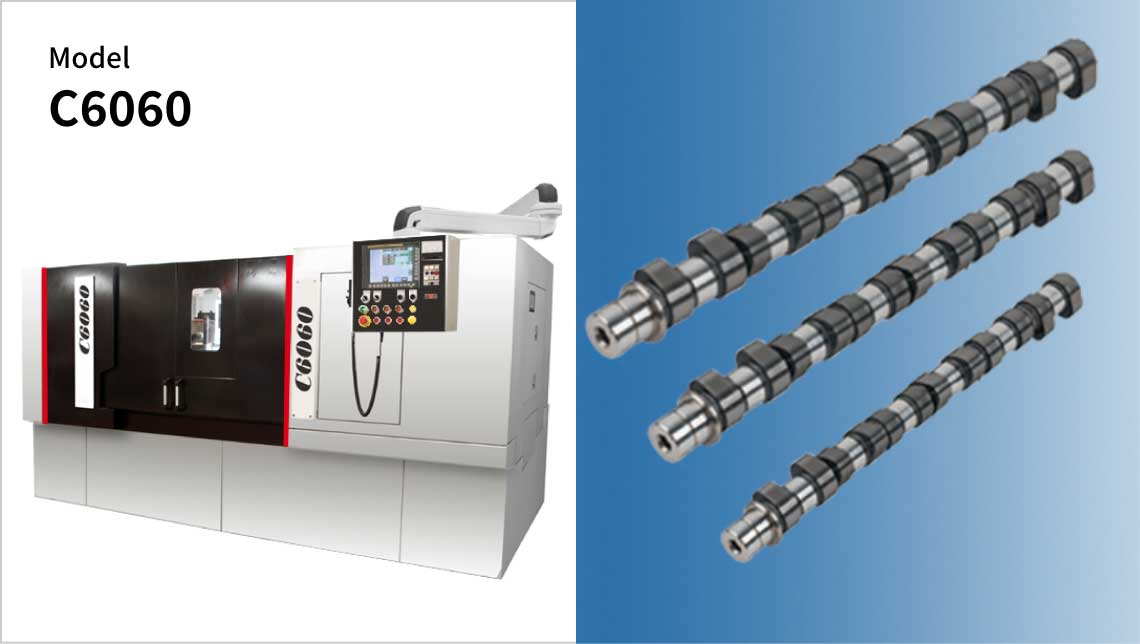

Model 型号 C6060 Grinding Capacity
加工范围O.D.(Min.～Max.)[mm] φ5～φ150 G.W. Size（㎜）
砂轮尺寸O.D.(Max.～Min.)[mm] φ610～φ470 Width［mm］ 610 Floor Space
占地面积W×D [mm] 4,670×1,765 Machine Weight

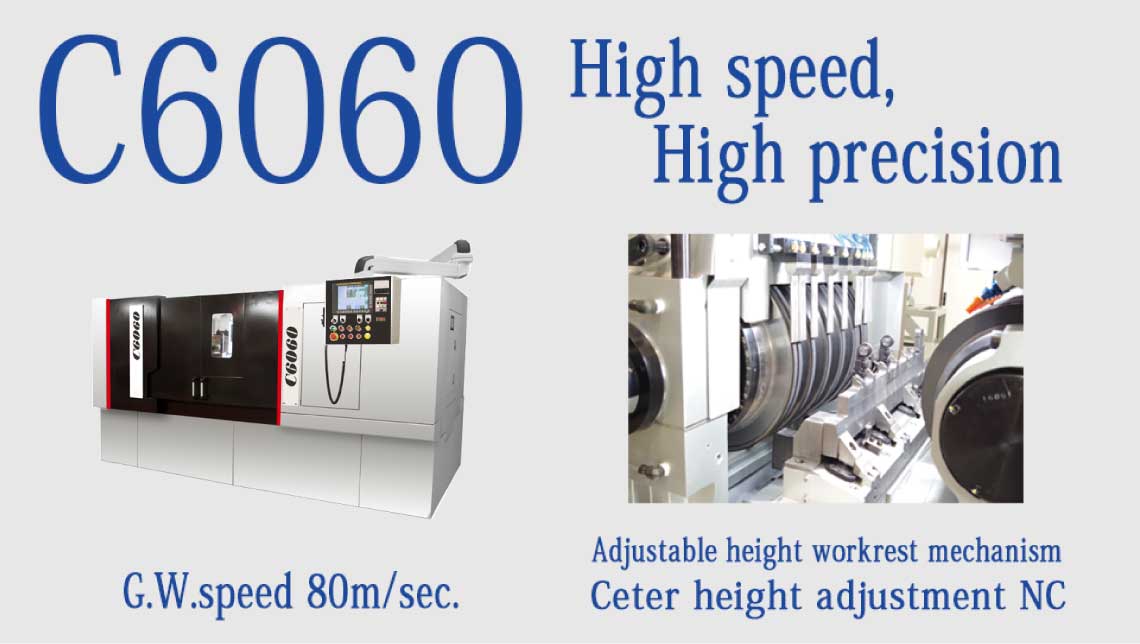

重量[Kg] 11,000 砂轮圆周速度为80m/秒，CBN砂轮和热位移控制实现了高速、高精度磨削。 大大减少了修整时间、砂轮更换时间和工件托板的更换时间。
产品规格下载

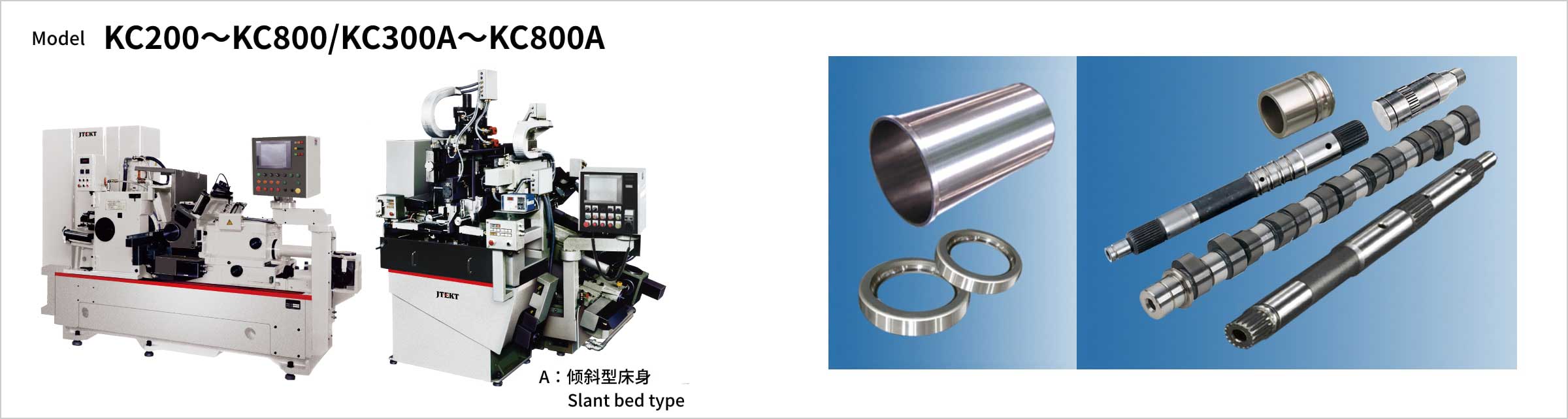

Model 型号 KC200 KC300/300A KC400/400A KC500/500A KC600/600A KC700/700A KC800/800A Grinding Capacity
加工范围O.D.(Min.～Max.)
[mm]φ1.6～φ120 φ3.0～φ120 φ5.0～φ150 G.W. Size（㎜）
砂轮尺寸O.D.(Max.～Min.)
[mm]φ610～φ470 Width
［mm］205 305 405 510 610 710 810 Floor Space
占地面积W×D
[mm]2,470×1,975 3,400×2,360 Machine Weight
重量[Kg] 6,000 7,000 8,000 10,000 10,500 11,000 13,000
