双端面磨床
(KVD系列 立式)

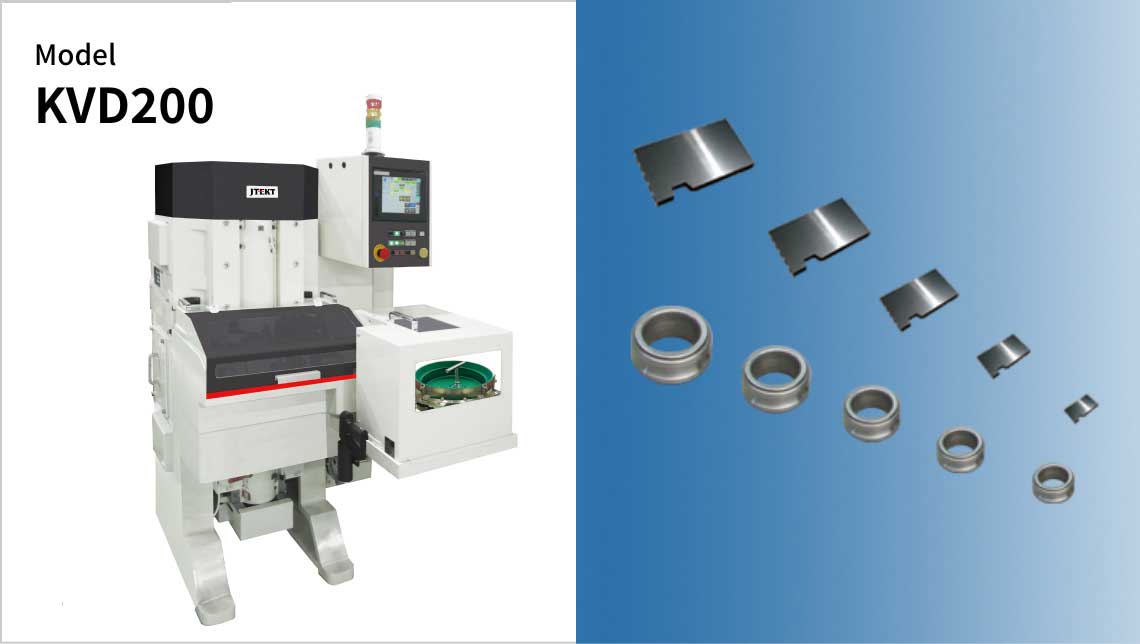

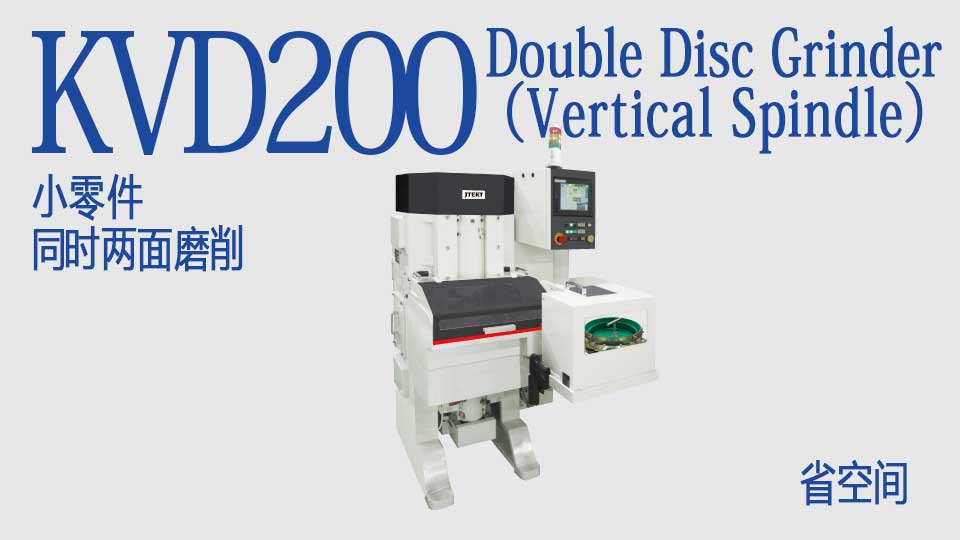

Model 型号 KVD200 Grinding Capacity
加工范围O.D.（Max.）[mm] φ10 T（Max.）［mm］ 6 G.W. Size（㎜）
砂轮尺寸O.D.（Max.）[mm] φ200 Floor Space
占地面积W×D [mm] 1,100×1,400 Machine Weight
重量[Kg] 1,800 双端面磨床，节省空间，是小型工件双面磨削的理想设备。

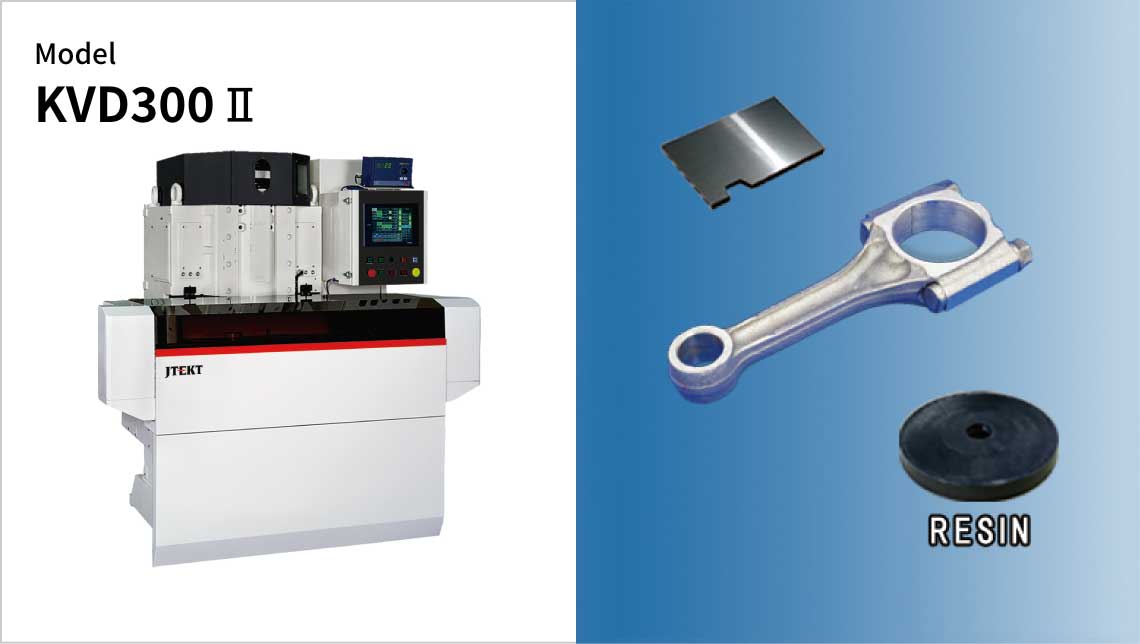

Model 型号 KVD300Ⅱ Grinding Capacity
加工范围O.D.（Max.）[mm] φ100 T（Max.）［mm］ 50 G.W. Size（㎜）
砂轮尺寸O.D.（Max.）[mm] φ305 Floor Space
占地面积W×D [mm] 1,200×1,500 Machine Weight
重量[Kg] 4,000 采用CBN砂轮, 可加工难磨削材料。

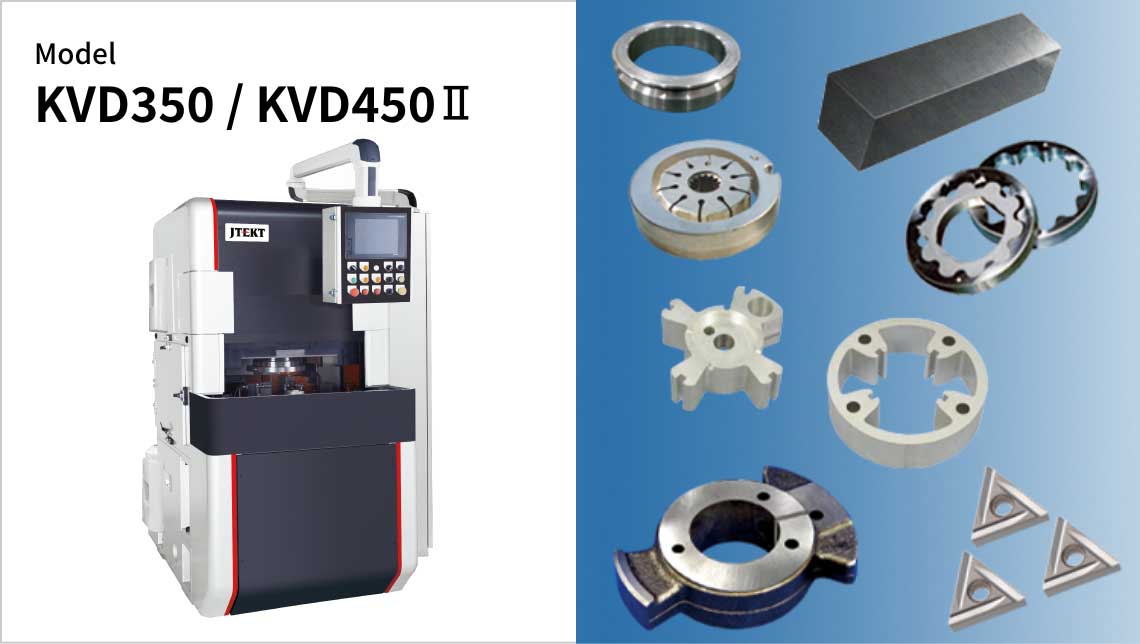

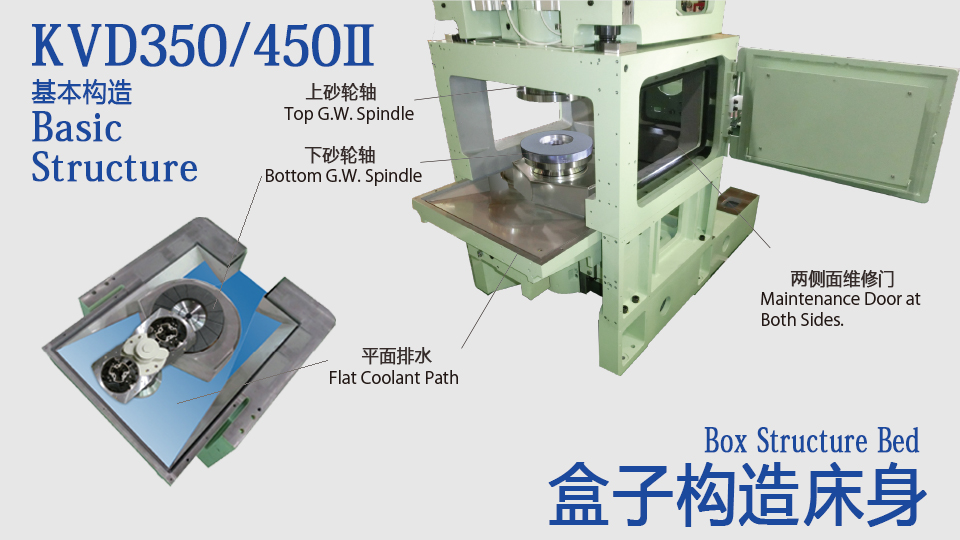

Model 型号 KVD350 KVD450Ⅱ Grinding Capacity
加工范围O.D.（Max.）[mm] φ150 φ200 T（Max.）［mm］ 50 G.W. Size
砂轮尺寸O.D.（Max.）[mm] φ355 φ450 Floor Space
占地面积W×D [mm] 1,050×1,925 1,625×2,200 Machine Weight
重量[Kg] 4,500 4,800 因采用箱式构造床身、得到了优越的高刚性和热平衡性。 排水线路短平优化、采用大口径排水槽、防止垃圾堆积。 可以从机床侧面进行砂轮的更换和设备的日常维护。
因采用箱式构造床身、得到了优越的高刚性和热平衡性。 排水线路短平优化、采用大口径排水槽、防止垃圾堆积。 可以从机床侧面进行砂轮的更换和设备的日常维护。
金属结合砂轮和BOX结构床的高刚性对超硬材料的磨削非常有效。 金属结合砂轮可在机内进行修整
，高效化，并有效改善了修整砂轮间隔。

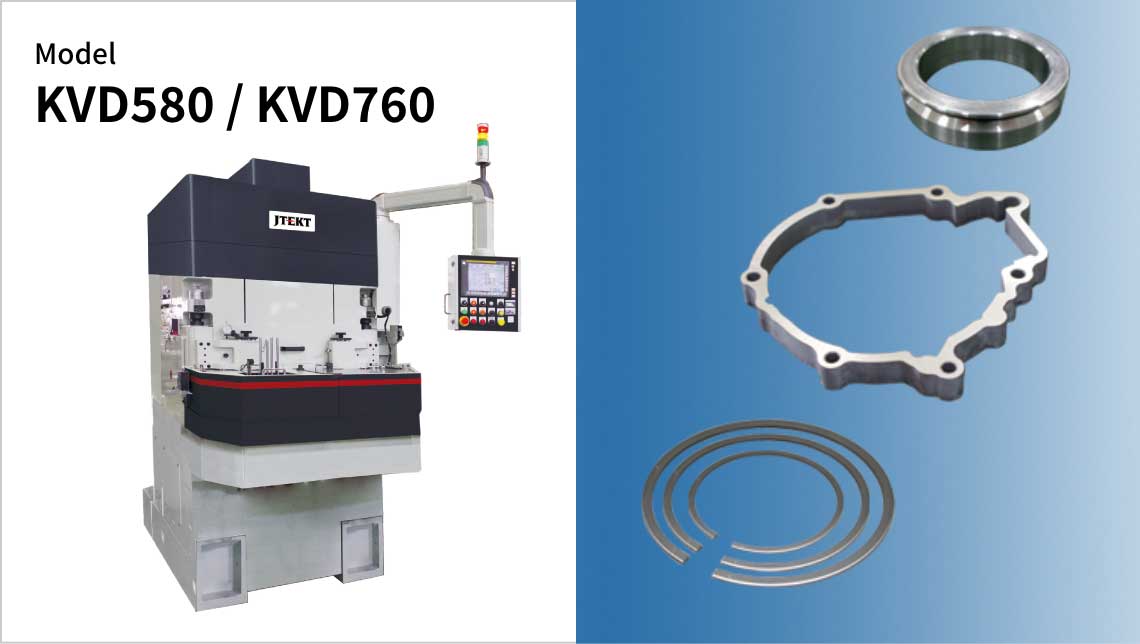

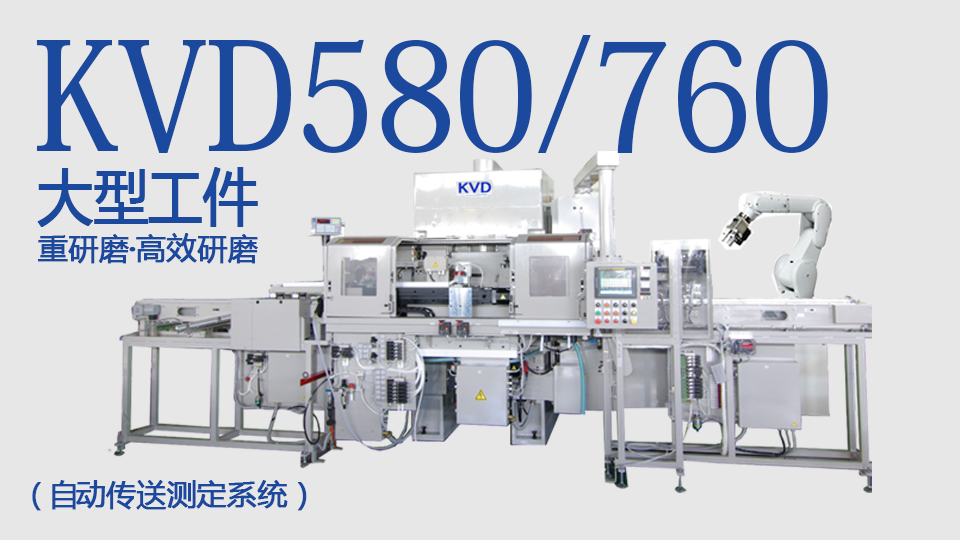

Model 型号 KVD580 KVD760 Grinding Capacity
加工范围O.D.（Max.）[mm] φ200 φ220 T（Max.）［mm］ 50 G.W. Size（㎜）
砂轮尺寸O.D.（Max.）[mm] φ585 φ760 Floor Space
占地面积W×D [mm] 1,900×2,000 1,900×2,200 Machine Weight
重量[Kg] 8,000 10,000 重型磨削，用于大型工件的双面磨削，效率高。
通过各种磨床可以实现工件的自动运输和测量。 -
双端面磨床
(HD系列 卧式)

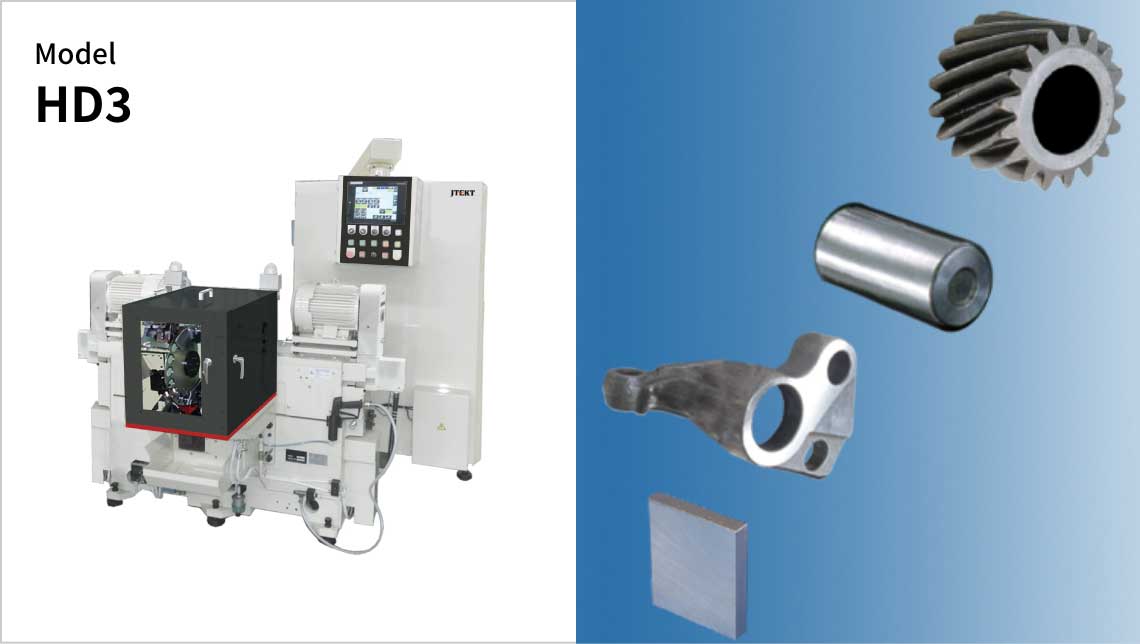

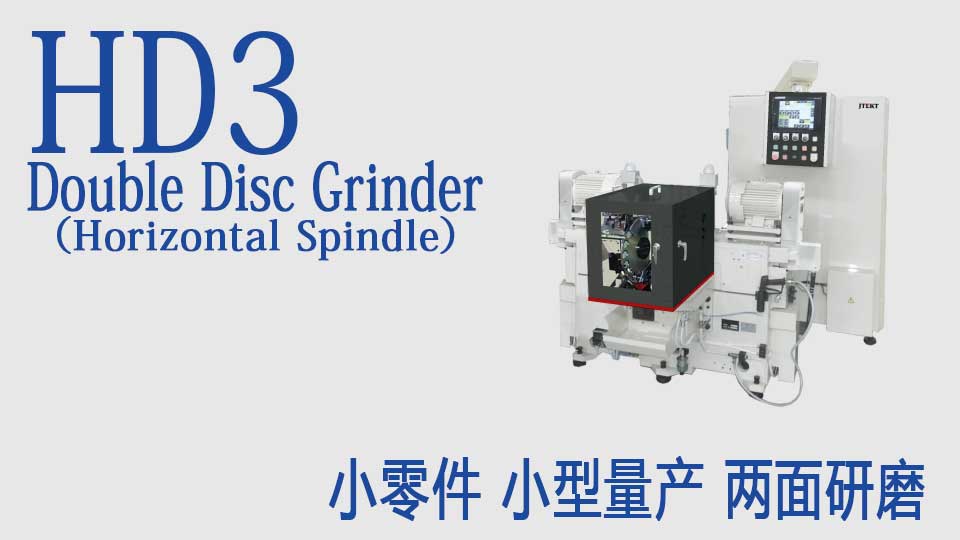

Model 型号 HD3 Grinding Capacity
加工范围O.D.（Max.）[mm] φ50 T（Max.）［mm］ 25 G.W. Size（㎜）
砂轮尺寸O.D.（Max.）[mm] φ305 Floor Space
占地面积W×D [mm] 2,360×1,420 Machine Weight
重量[Kg] 3,000 最适合适用CBN砂轮的袖珍机型。
产品规格下载

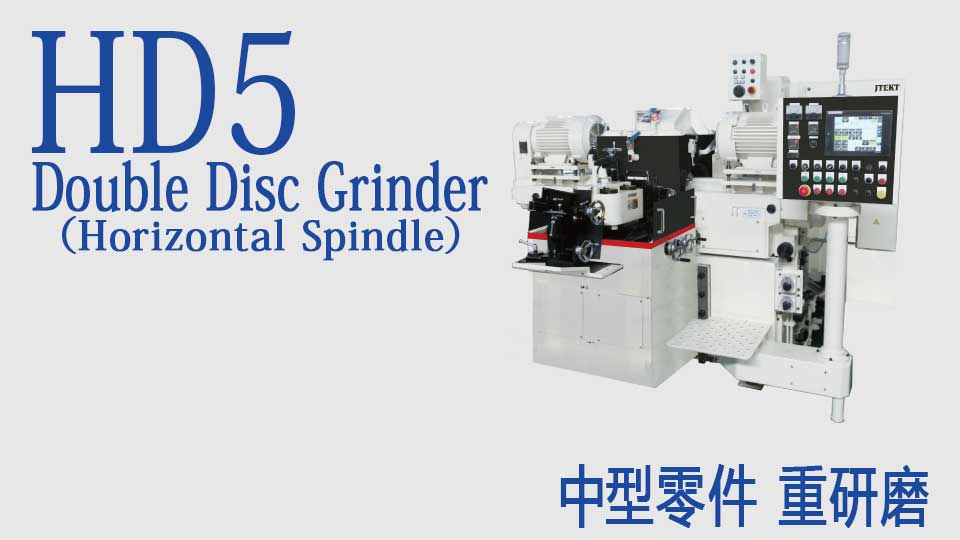

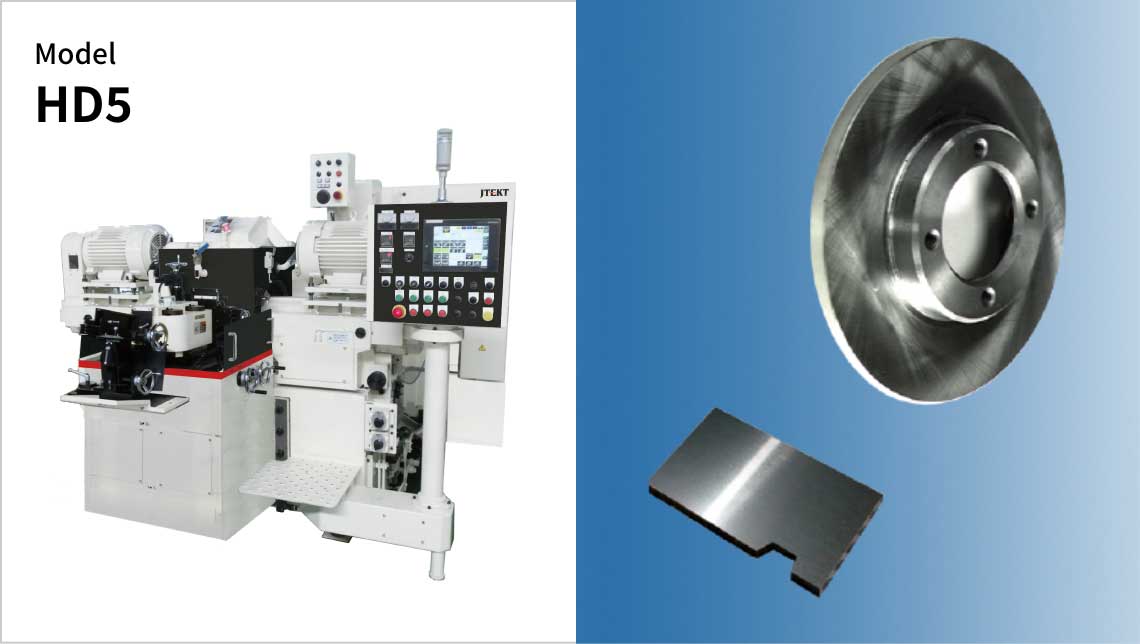

Model 型号 HD5
Grinding Capacity
加工范围
O.D.（Max.）[mm] φ150
T（Max.）［mm］ 50
G.W. Size（㎜）
砂轮尺寸O.D.（Max.）[mm] φ585
Floor Space
占地面积W×D [mm] 3,300×3,155
Machine Weight
重量[Kg] 7,000 具有持久的耐用性， 可使用于重负荷磨削，加工工件的对应范围宽广。
产品规格下载

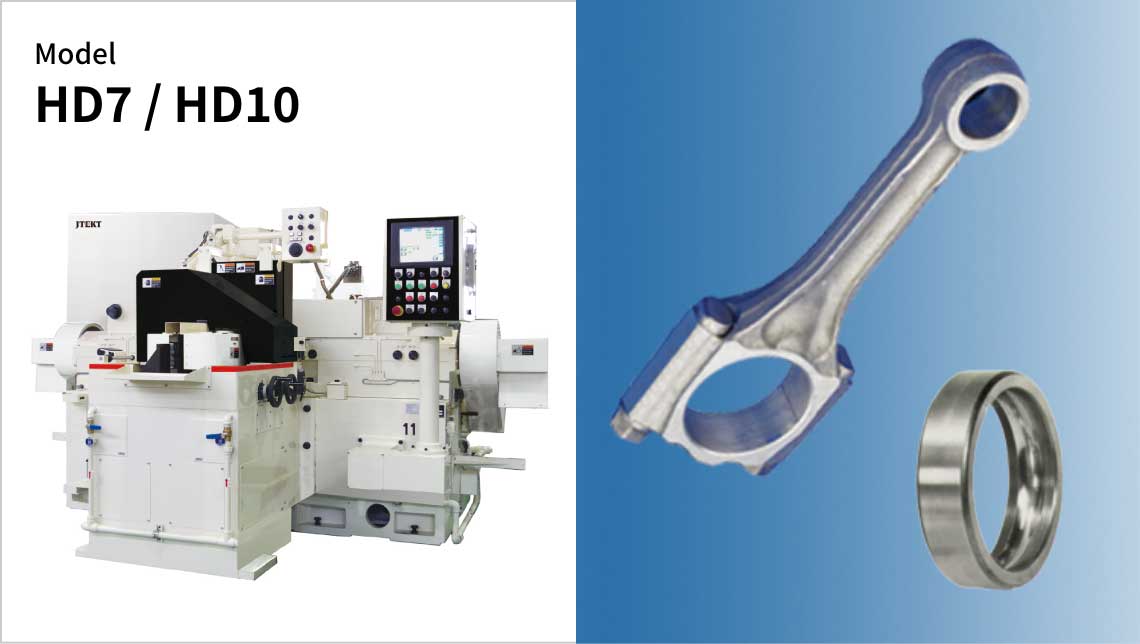

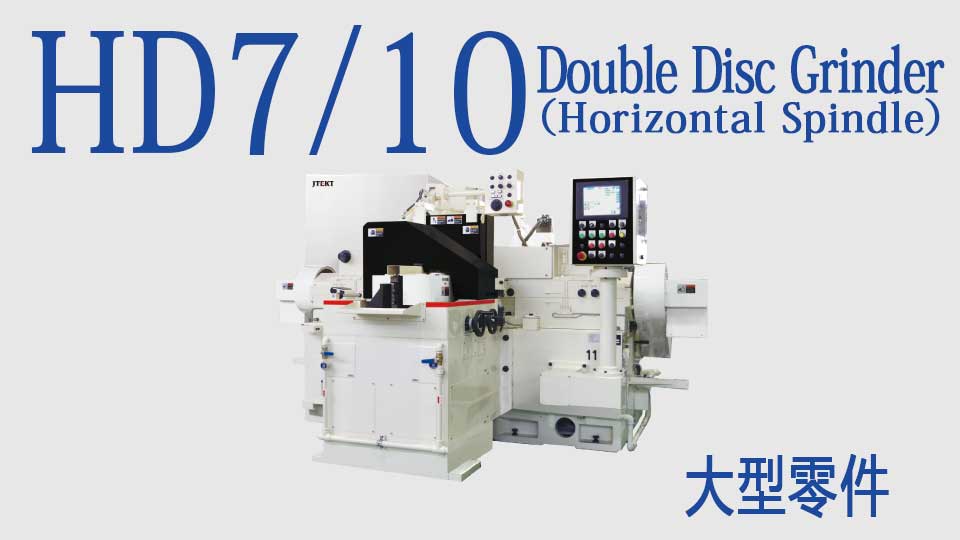

Model 型号 HD7 HD10
Grinding Capacity
加工范围O.D.（Max.）[mm] φ250 φ300
T（Max.）［mm］ 80 100
G.W. Size（㎜）
砂轮尺寸O.D.（Max.）[mm] φ760
φ1,065
Floor Space
占地面积W×D [mm] 3,570×3,860 3,880×3,780
Machine Weight
重量[Kg] 11,000 15,000 采用高刚性设计，适合于加工大型工件。
产品规格下载 -
单端面磨床
(R系列)

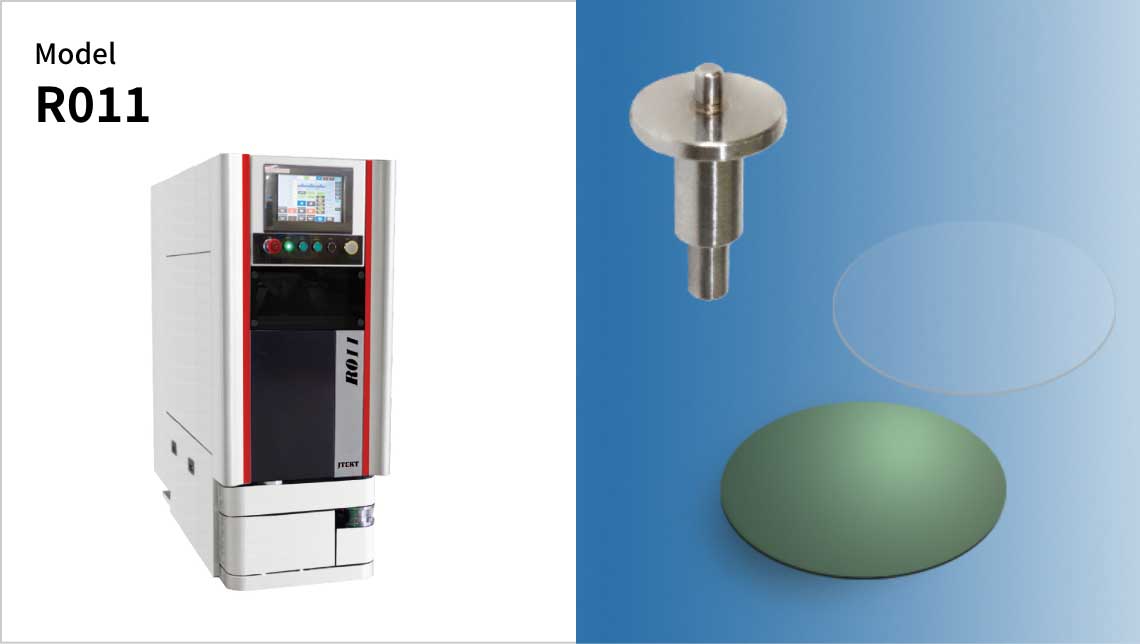

Model 型号 R011
（metal material）R011
（SiC・GaN等）
Grinding Capacity
加工范围O.D.（Max.）[mm] φ20 φ50.8（2inch）
T（Max.）［mm］ 30 2.5
G.W. Size（㎜）
砂轮尺寸O.D.（Max.）[mm] φ40 φ40～65
Floor Space
占地面积W×D [mm] 600×1,465 600×1,465
Machine Weight
重量[Kg] 1,000 1,100 磨削SiC、GaN等的 "一般材料磨削型 "和 "硬脆材料磨削型 "的超小型平面磨床系列，宽度为600mm，最适合小型零件。 C1003可以连接到超小型无心磨床C1003上进行连续磨削。
产品规格下载

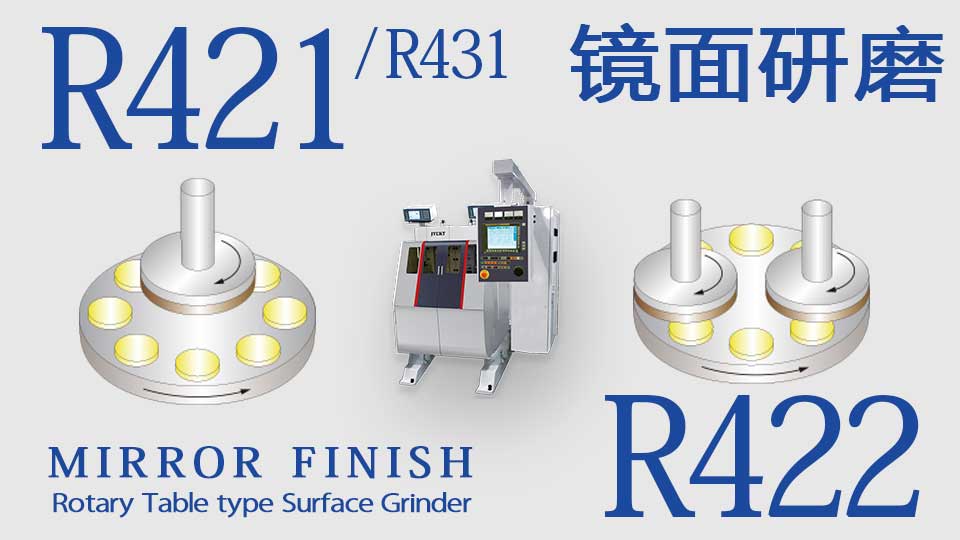

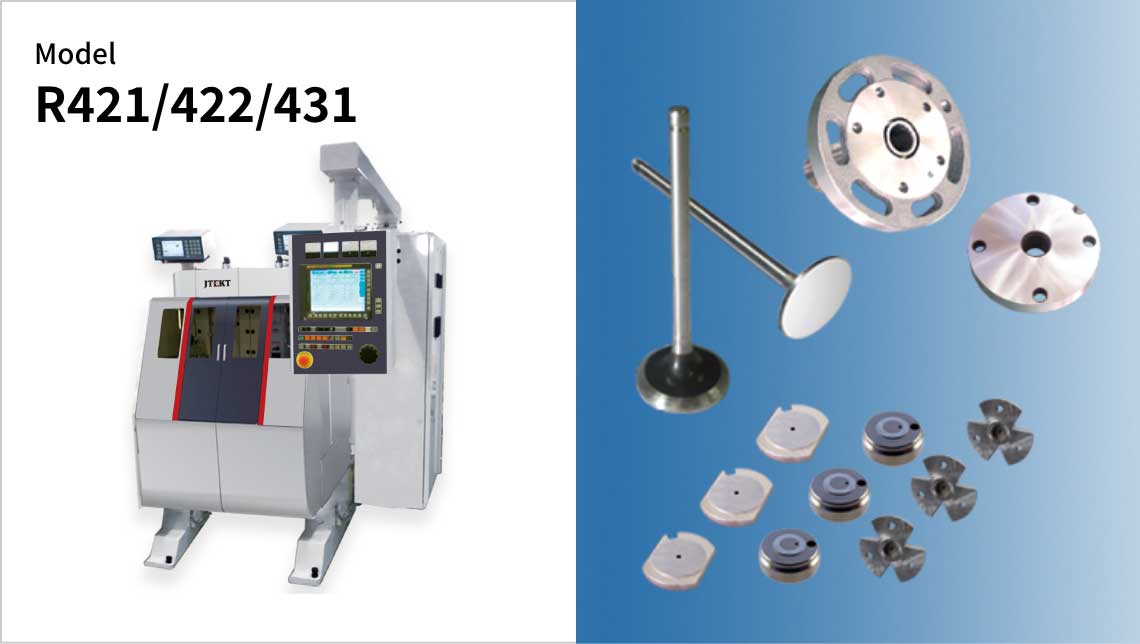

Model 型号 R421 R422 R431
Grinding Capacity
加工范围O.D.（Max.）[mm] φ100
T（Max.）［mm］ 50
G.W. Size（㎜）
砂轮尺寸O.D.（Max.）[mm] φ180 φ305
Floor Space
占地面积W×D [mm] 1,300×1,400 1,500×1,400 1,400×1,500
Machine Weight
重量[Kg] 2,500 3,000 4,000 通过镜面研磨，可以对小零件进行高精度的磨削，其精度超过了研磨机。
产品规格下载

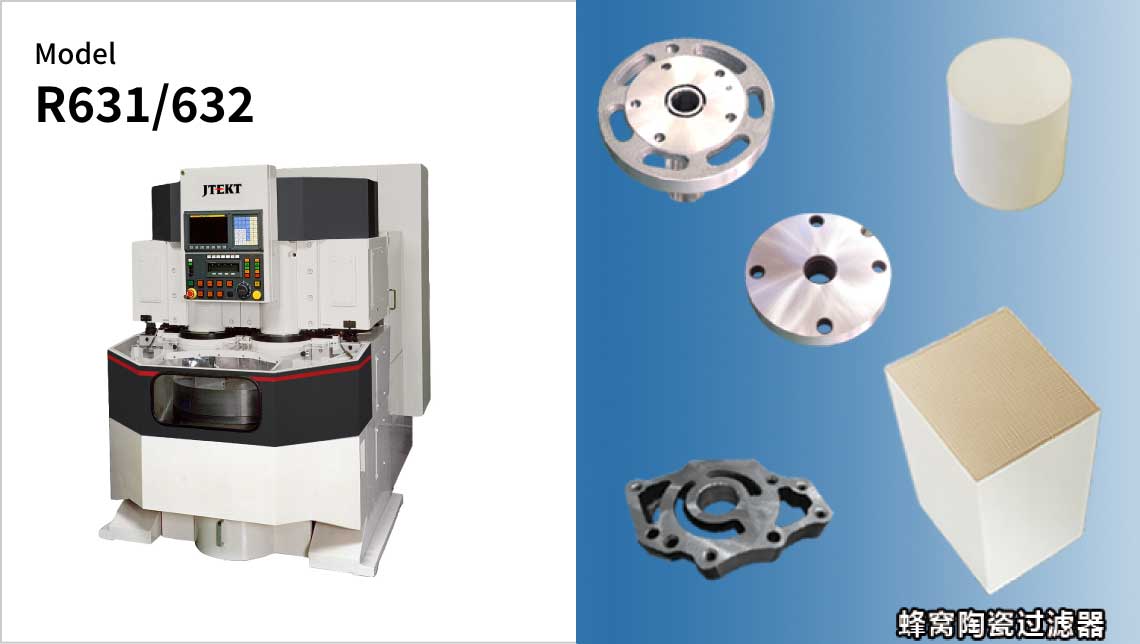

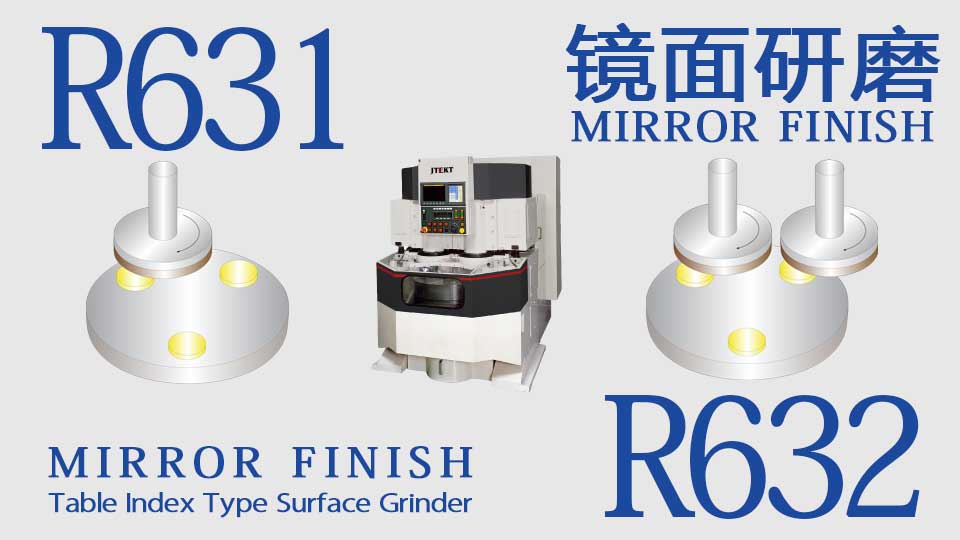

Model 型号 R631 R632
Grinding Capacity
加工范围O.D.（Max.）[mm] φ125
T（Max.）［mm］ 35
G.W. Size（㎜）
砂轮尺寸O.D.（Max.）[mm] φ305
Floor Space
占地面积W×D [mm] 1,500×2,250
Machine Weight
重量[Kg] 6,500 从薄型部件到家电、汽车、IT零部件，进行广泛的高精度加工和镜面磨削。
产品规格下载

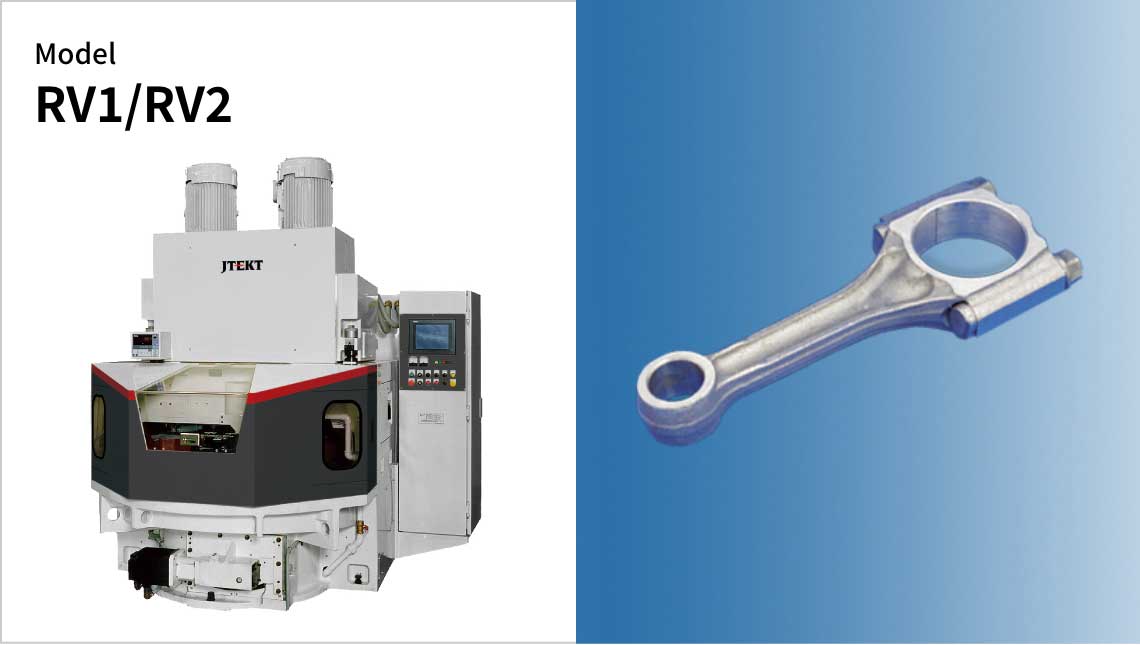

Model 型号 RV1 RV2
Grinding Capacity
加工范围O.D.（Max.）[mm] φ300
T（Max.）［mm］ 300
G.W. Size（㎜）
砂轮尺寸O.D.（Max.）[mm] φ455
Floor Space
占地面积W×D [mm] 2,200×2,600
Machine Weight
重量[Kg] 10,000 可实现机器人运输和尺寸测量的全自动生产，是汽车和家电零部件的理想选择。
产品规格下载
