标准主轴单元 SPM100系列
1.1 结构和组件名称
下列是KOYO标准主轴单元SPM100系列的结构和组件名称。

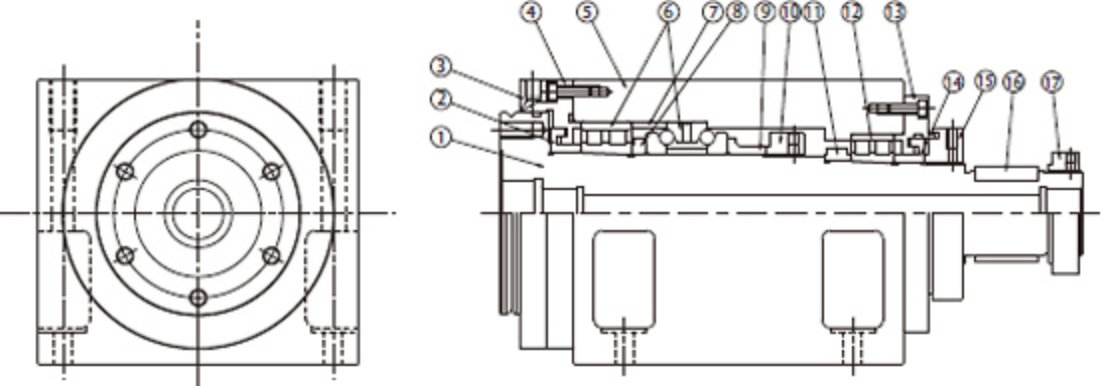

- ■砖型 SPM100B

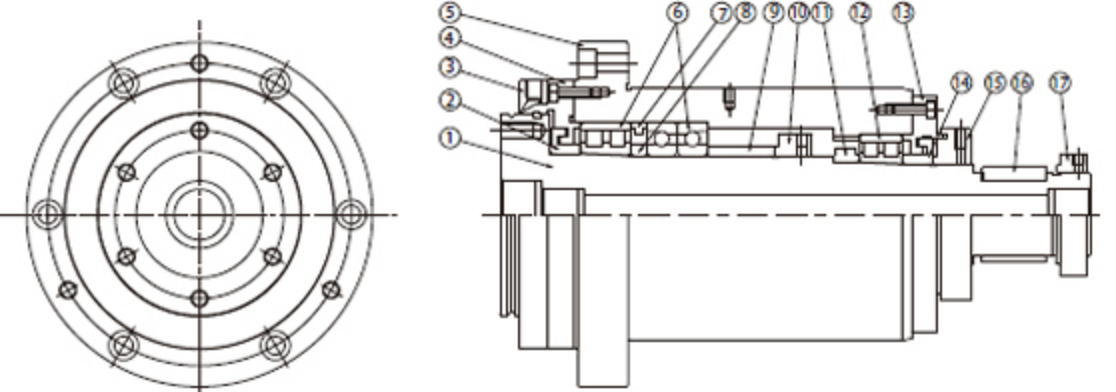

- ■筒型 SPM100C
【组件名称】
- ①主轴
- ②前密封圈
- ③防水罩
- ④前盖（带O型圈）
- ⑤轴箱
- ⑥前轴承
- ⑦外环
- ⑧内环(A)
- ⑨内环(B)
- ⑩前轴承螺母(带锁定装置)
- ⑪套环(C)
- ⑫后轴承
- ⑬后盖
- ⑭后密封圈
- ⑮后轴承螺母(带锁定装置)
- ⑯平键
- ⑰皮带轮螺母 (带锁定装置)

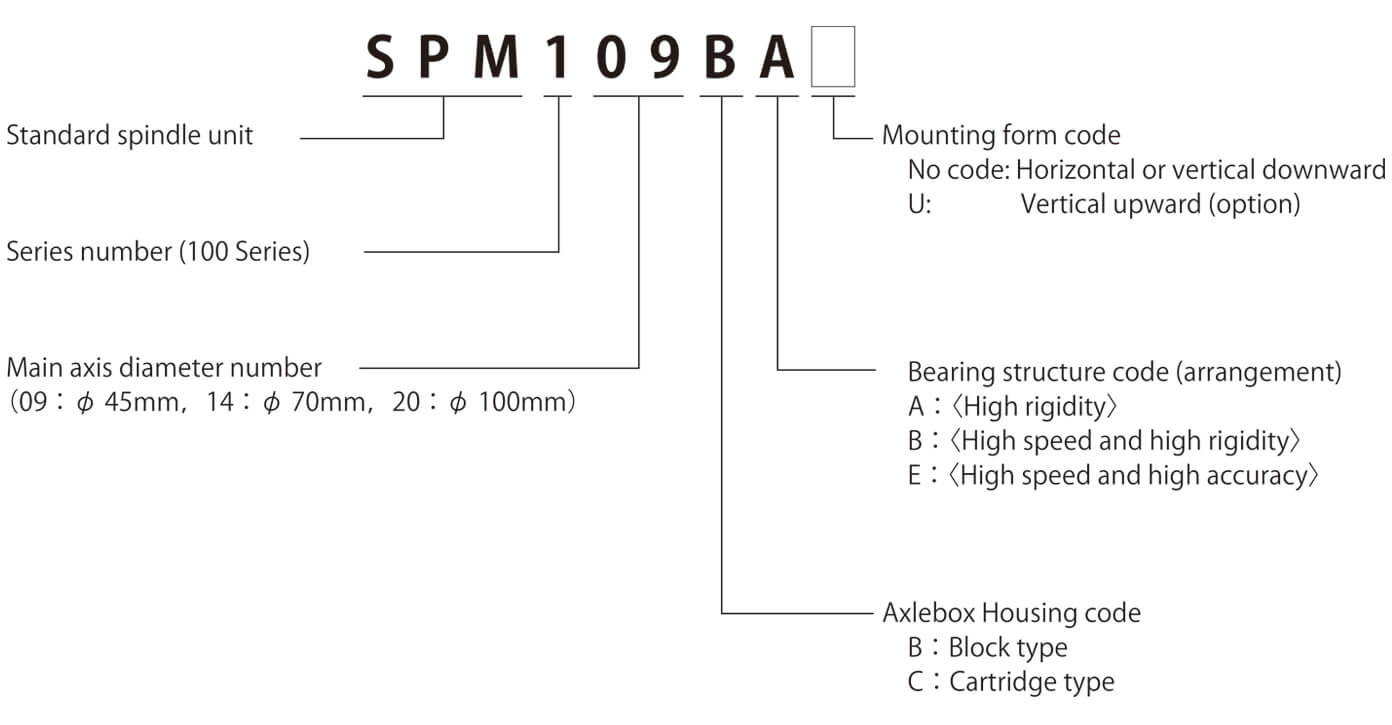

1.2 型号组成
KOYO标准主轴单元SPM100系列的型号是由标准主轴单元序号、系列号、主轴轴径号、轴箱型号和轴承配置序号等所组成。

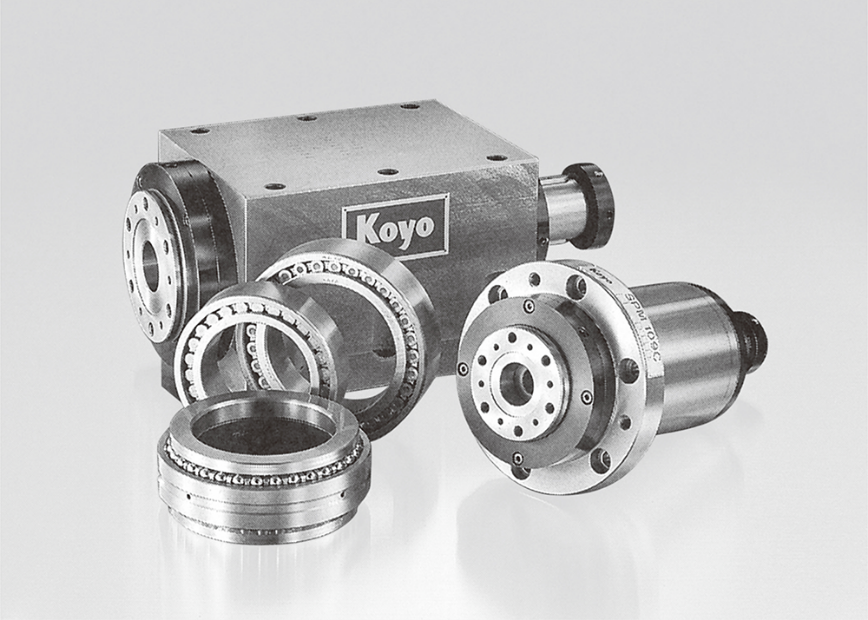

●SPM100系列标准主轴单元和精密滚动轴承1.3 格式、种类及规格
请根据用途选择。
- ■砖型
- ■筒型
【SPM100系列 标准主轴单元的格式、种类及规格】
[注]N-kgf换 1N = 0.101972kgf 1kgf = 9.80665N
轴承配置
主轴单元1)
型号
轴径2)
（mm）
刚性（参考值）
（N/μm）
回转精度(μm)3)
最大值
常规转速
(min-1)
容许（最高）转速
（min-1）
容许轴向载荷（静态）
[kN {kgf}]
温度
上升4)
最高温度
径向
轴向
径向
跳动
轴向
跳动
B型
C型
B型
C型
A配置
〈高刚性〉
SPM109
BA
45
130
570
3
3
4100
4500
5500
6000
17.6{1800}
15℃
CA
SPM114
BA
70
280
1000
2600
3000
3500
4000
35.3{3600}
CA
SPM120
BA
100
450
1200
1200
2100
2500
2800
58.8{6000}
CA
B配置
〈高速、高刚性〉
SPM109
BB
45
130
210
3
2
6000
6800
8000
9000
8.8{900}
CB
SPM114
BB
70
280
310
3800
4100
5000
5500
19.6{2000}
CB
SPM120
BB
100
450
410
2900
3100
3800
4100
35.3{3600}
CB
E配置
〈高速度、高精度〉
SPM109
BE
45
90
130
2
2
8200
9000
11000
12000
9.8{1000}
CE
SPM114
BE
70
150
190
5300
5600
7000
7500
19.6{2000}
CE
SPM120
BE
100
290
250
3800
4100
5100
5500
35.3{3600}
CE
- (注)1)主轴单元型号表示B：砖型、C：筒型。
- 2）轴径是指前轴承连接点的主轴尺寸。
- 3）回转精度如图中↓→处的跳动值表示。
- 4）温度上升是常规转速下轴箱表面的数值。
1.4 尺寸表

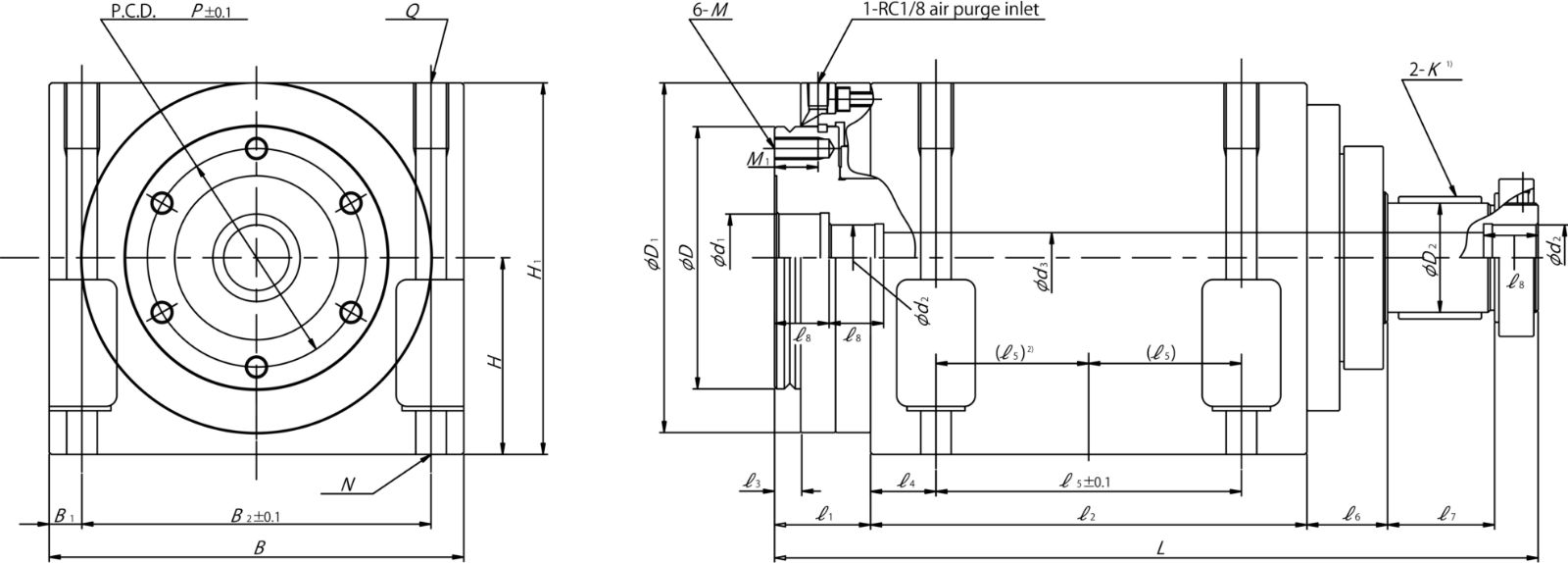

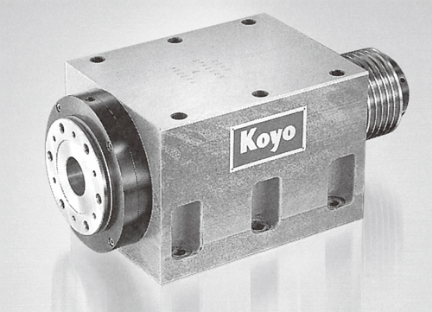

■砖型 SPM100B
【砖型尺寸表】
主轴单元 No.
主要尺寸(mm)
B
B1
B2
D
D1
D2
d1
d2
d3
H
SPM109B
CAD
145
12.5
120
0-0.019
80
120
0-0.013
30
+0.0210
30
+0.0180
18
13
70
SPM114B CAD
190
15.0
160
0-0.022
120
160
0-0.016
50
+0.0250
40
+0.0210
30
23
90
SPM120B CAD
250
20.0
210
0-0.025
175
220
0-0.019
80
+0.0250
50
+0.0250
40
31
125
主轴单元 No.
主要尺寸(mm)
H1
K1)
L
ℓ1
ℓ2
ℓ3
ℓ4
ℓ5
ℓ6
SPM109B
130
8×7×28ℓ
295
37
170
10
25
120
30
SPM114B
170
10×8×38ℓ
400
44
250
12
30
（95）2)
37
SPM120B
235
14×9×48ℓ
523
51
350
15
35
（140）2)
39

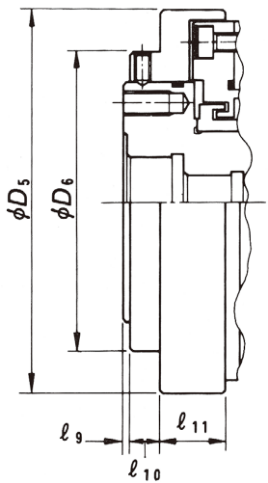

■U型规格前端尺寸（选配件）14)
主轴单元 No.
前端尺寸(mm)
D5
D6
ℓ9
ℓ10
ℓ11
SPM109BU・CU
128
100
2
10
22
SPM114BU・CU
168
144
2
12
27
SPM120BU・CU
200
228
3
15
29
■标准皮带轮（选配件）
主轴单元 No.
A、B配置
E配置
SPM109B・C
3-3V、P.D. 80
4-7MS、P.D. 65
SSPM114B・C
4-3V、P.D.120
5-7MS、P.D.100
SPM120B・C
5-3V、P.D.150
6-7MS、P.D.120
带标准皮带轮SPM100系列（块状）
主轴单元 No.
主要尺寸(mm）
质量（概要）
（ｋｇ）
安装3)
螺栓
ℓ7
ℓ8
M
M1
N
P
Q
SPM109B
38
20
M8
16
4-φ11
65
4-M16
24
4-M10
SPM114B
49
25
M10
20
6-φ14
100
6-M16
60
6-M12
SPM120B
59
30
M12
23
6-φ18
145
6-M20
152
6-M16
- 1)K表示平键的宽×高×长。
- 2)安装螺栓孔数，
- SPM19M：单侧2处（共4处）
SPM 114B、120B：单侧3处（共6处）。 - 3)请使用六角头螺栓进行安装。
- 4)垂直朝上安装使用时，请指定U型规格。（选配件）

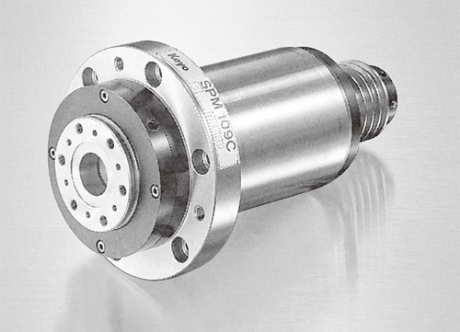

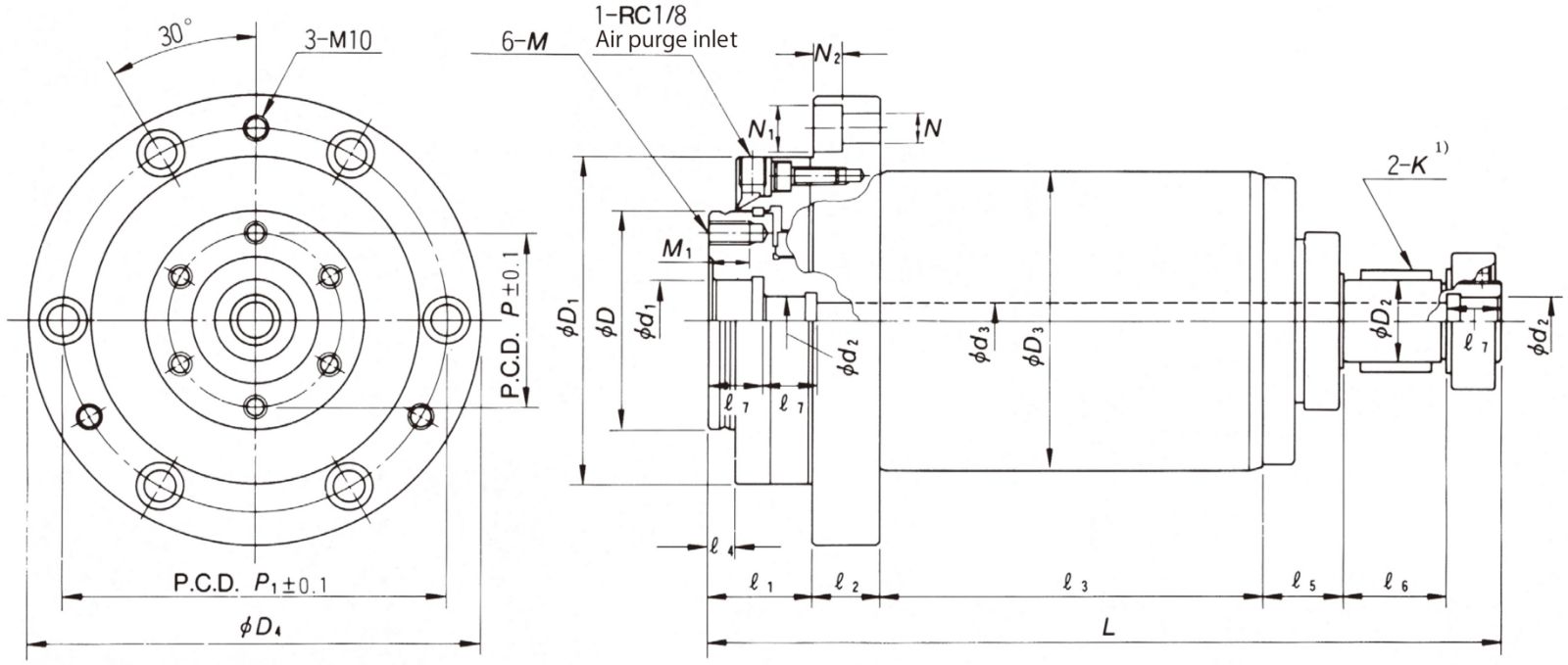

■筒型 SPM100C
【筒型尺寸表】
主轴单元 No.
前端尺寸(mm)
D
D1
D2
D3
D4
d1
d2
d3
SPM109C CAD
0-0.019
80
120
0-0.013
30
0-0.015
110
165
+0.0210
30
+0.0180
18
13
SPM114C CAD
0-0.022
120
160
0-0.016
50
0-0.018
150
205
+0.0250
40
+0.0210
30
23
SPM120C CAD
0-0.025
175
220
0-0.019
80
0-0.02
200
265
+0.0250
50
+0.0250
40
31
主轴单元 No.
1前端尺寸(mm)
K1)
L
ℓ1
ℓ2
ℓ3
ℓ4
ℓ5
ℓ6
ℓ7
SPM109C
8×7×28ℓ
295
39
25
143
10
30
38
20
SPM114C
10×8×38ℓ
400
46
30
218
12
37
49
25
SPM120C
14×9×48ℓ
523
53
35
313
15
39
59
30
■U型规格前端尺寸（选配件3)
主轴单元 No.
前端尺寸(mm)
D5
D6
ℓ9
ℓ10
ℓ11
SPM109BU・CU
128
100
2
10
22
SPM114BU・CU
168
144
2
12
27
SPM120BU・CU
200
228
3
15
29
■标准皮带轮（选配件）
主轴单元 No.
A、B配置
E配置
SPM109B・C
3-3V、P.D. 80
4-7MS、P.D. 65
SSPM114B・C
4-3V、P.D.120
5-7MS、P.D.100
SPM120B・C
5-3V、P.D.150
6-7MS、P.D.120
1带标准皮带轮SPM100系列（块状）
主轴单元 No.
主要尺寸(mm）
质量（摘要）
（ｋｇ）
安装3)
螺栓
ℓ7
ℓ8
M
M1
N
P
Q
SPM109C
M8
16
11
17.5
11
65
140
17.5
6-M10
SPM114C
M10
20
11
17.5
11
100
180
43.0
6-M10
SPM120C
M12
23
14
20.0
13
145
242
103.0
6-M12
1.5 单品图1

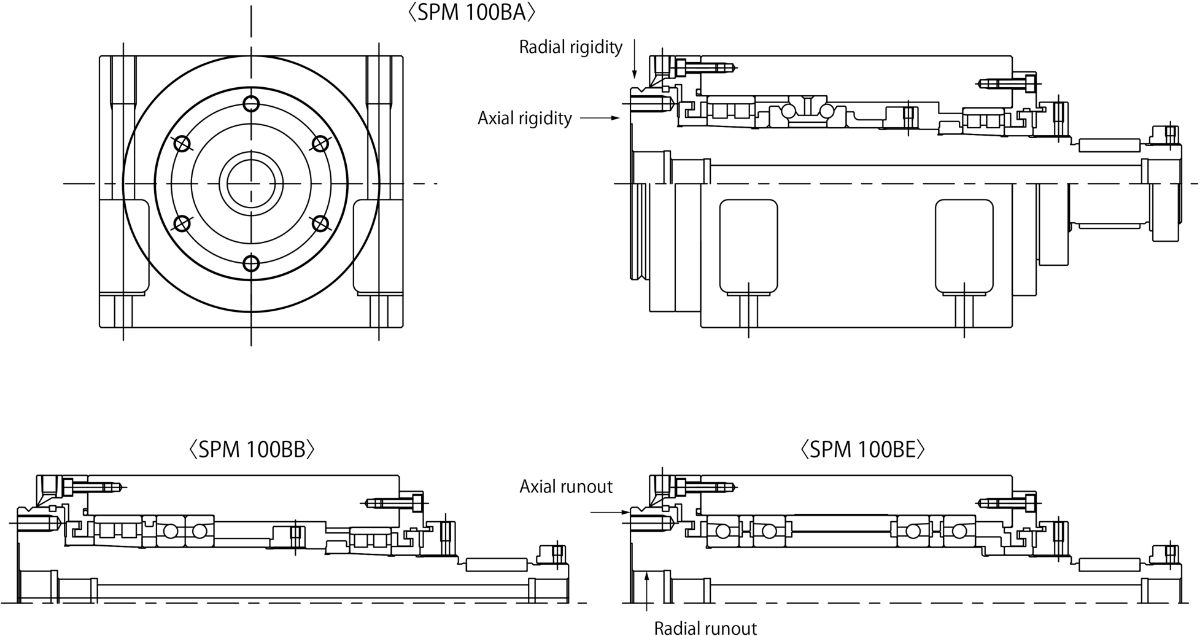

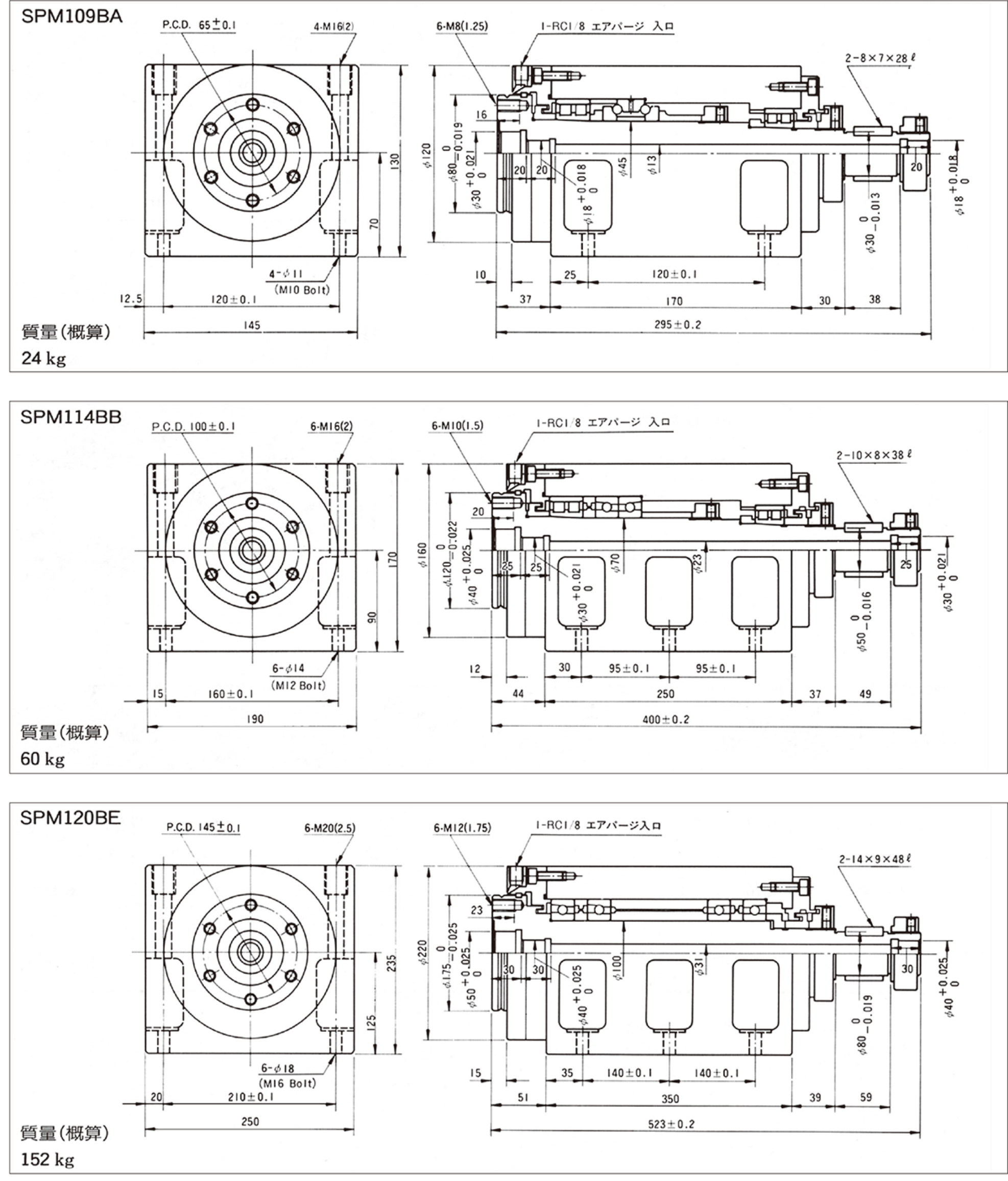

■砖型(SPM100系列)1
〔注〕各A、B、E的主轴单元的主要尺寸均相同，仅轴承配置不同。使用的轴承请参考 「1.3 格式、种类及规格」。1

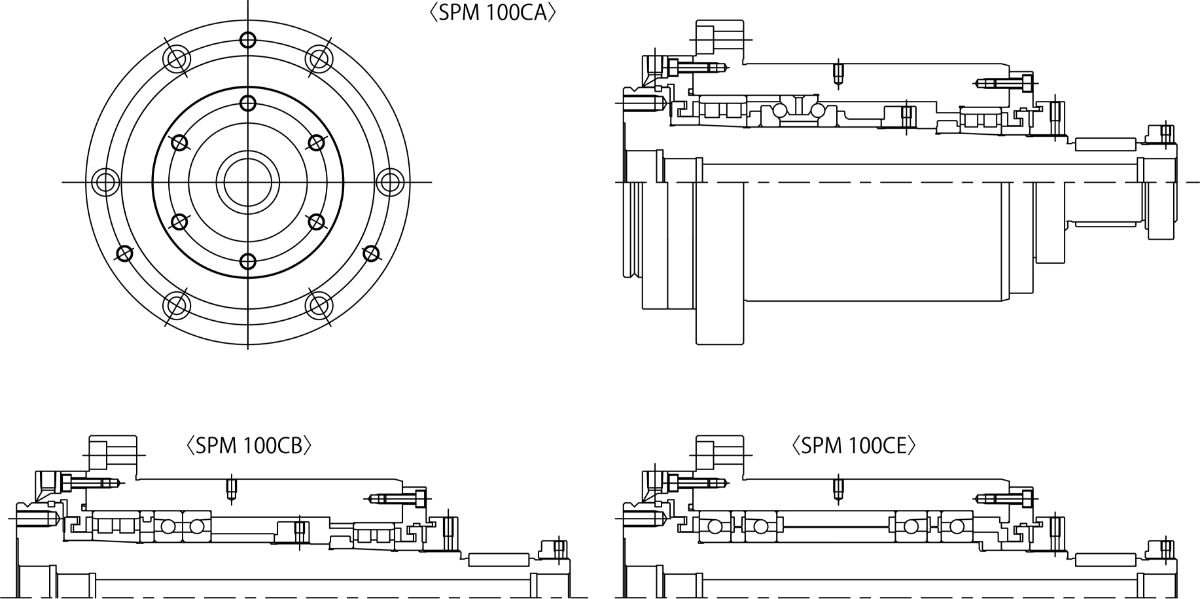

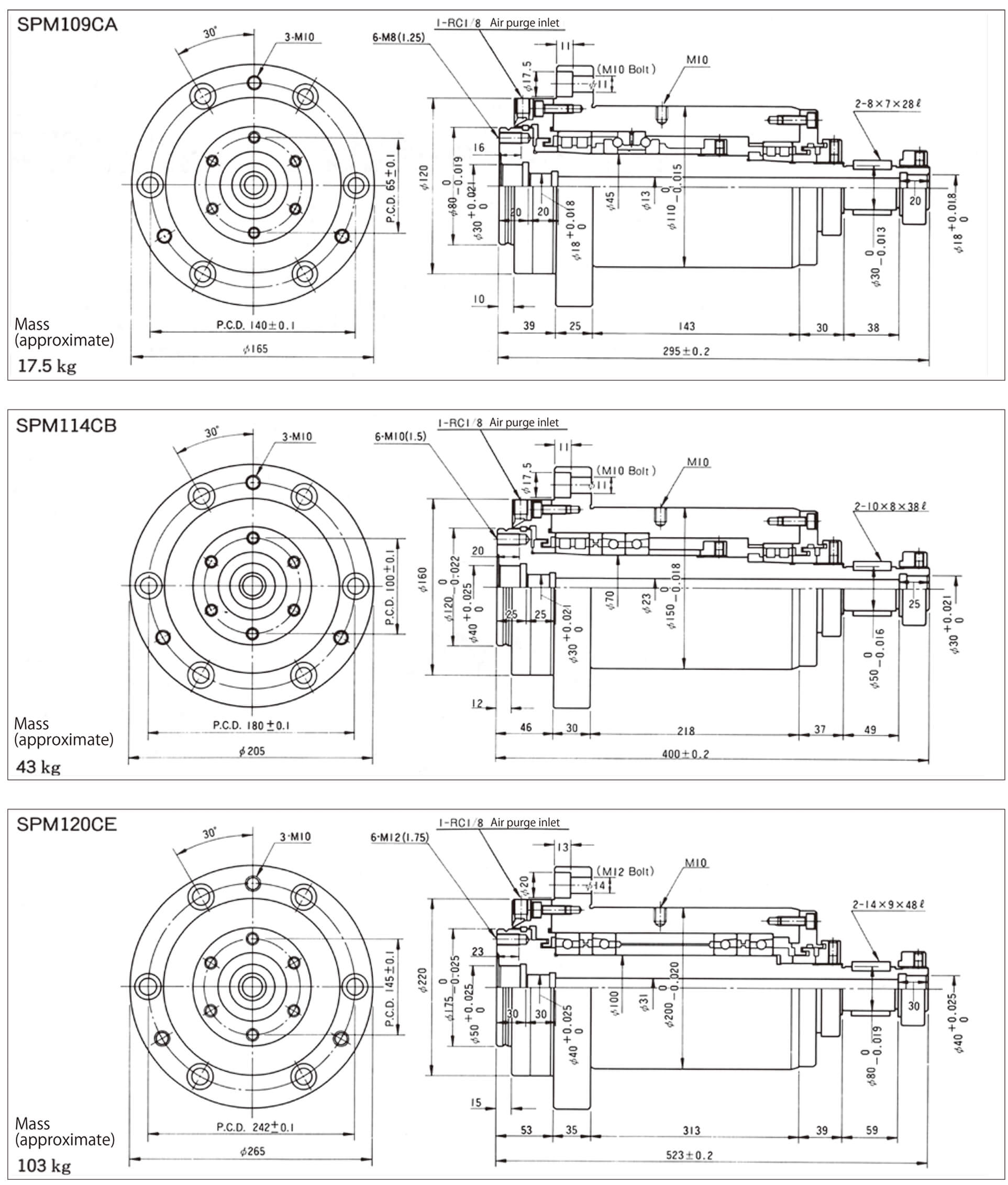

■筒型(SPM100系列)1
-
