小型高速主轴单元
3.1 注释
机械加工从汽车零部件到半导体晶圆的广泛进行，高精度化和生产效率的提高也越来越加速。 KOYO为了顺应这些趋势，特别针对适用于进行半导体机械加工的专用机的主轴，开发了将运速设定在5,000～40,000 min.范围，尺寸小型化的主轴。 该主轴不仅精度高，且为了实现机械臂的加工，开发了内置小型化的专用电机。 希望能通过安装此主轴在贵公司的专用机上，为提高生产效率做出贡献。
3.2 特点
- （1）内置电机是一种小型化高输出的高频电机，或者根据型号的不同，在转子中则采用永久磁铁（钕磁铁）的无刷DC电机。
- （2）高频电机型的主轴可通过通用变频器驱动。
- （3）无刷DC电机型的主轴由专用驱动器驱动。
- （4）主轴的支撑采用了转体陶瓷化，使轴承内部各元件符合高速化的轴承设计。（JTEKT制高速轴承）
- （5）结构上最大限度地减少了因主轴不平衡而产生的振动，确保了加工稳定。
- （6）在半导体的加工过程中，工件上的细微粉尘会进入主轴内部，使轴承寿命等显著降低，因此我们在主轴前密封圈上下功夫，采用了防止细微粉尘和冷却液浸入的设计结构。
3.3 制造实例
最高转数：2000min-1（内置IPM电机）

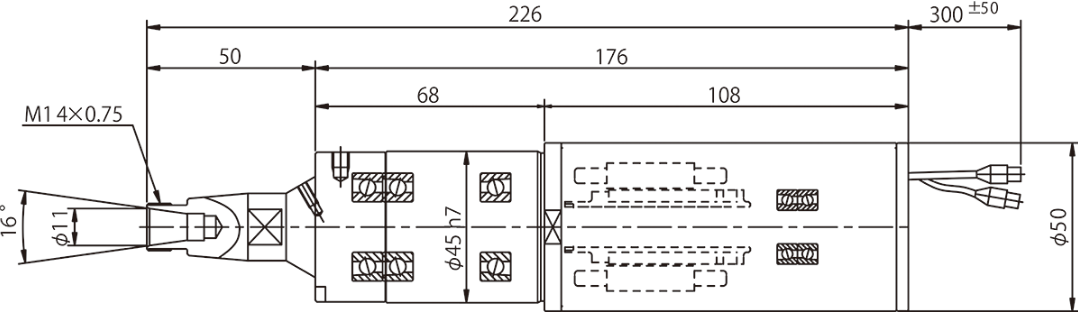

■构造
■规格
安装方向 垂直向下 最高转数（min-1） 20,000 刀具接口 夹爪式 刀具夹持范围（φ：mm） 0.5～7 适用电机输出功率（W) 200同等 冷却 油冷（室温调节） 前轴承 陶瓷轴承(7002C同等品) 后轴承 陶瓷轴承(7900C同等品) 润滑 脂润滑 回转控制 专用驱动器 最高转数：20,000min-1（内置感应电机）

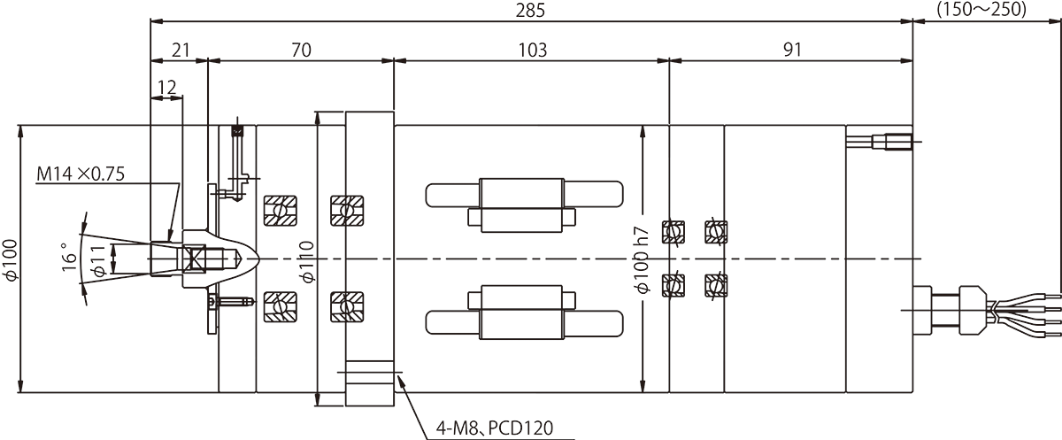

■构造
■规格
安装方向 垂直向下 最高转数（min-1） 20,000 刀具接口 夹爪式 刀具夹持范围（φ：mm） 0.5～7 适用电机输出功率（W) 200同等 冷却 油冷（室温调节） 前轴承 陶瓷轴承(7002C同等品) 后轴承 陶瓷轴承(7900C同等品) 润滑 脂润滑 回转控制 专用驱动器 最高转数：40,000min-1（内置高频电机）
■构造
■规格
安装方向 垂直向下 最高转数（min-1） 20,000 刀具接口 夹爪式 刀具夹持范围（φ：mm） 0.5～7 适用电机输出功率（W) 200同等 冷却 油冷（室温调节） 前轴承 陶瓷轴承(7002C同等品) 后轴承 陶瓷轴承(7900C同等品) 润滑 脂润滑 回转控制 专用驱动器 -
