驱动轴

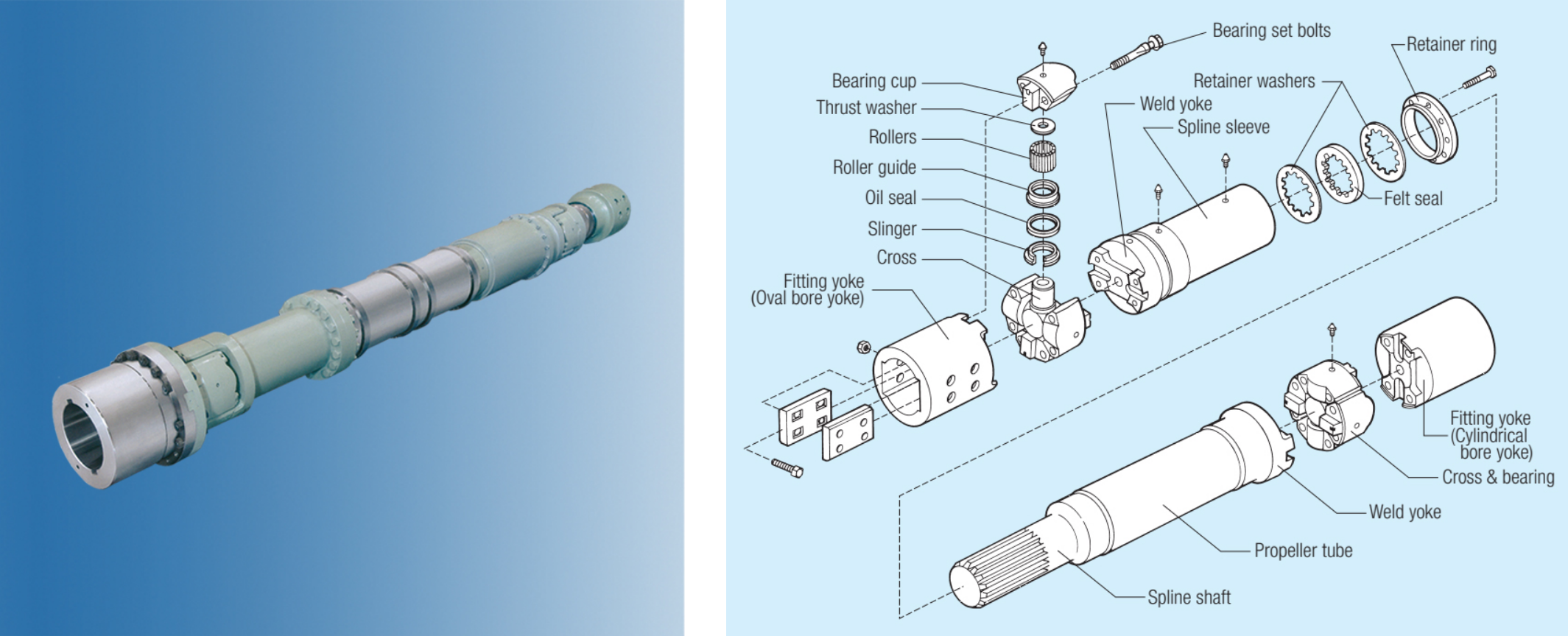

U系列U Series

适合带钢热轧机完成机座等不可逆压延机上使用。

型号	转径（mm）D	最大转矩（N・m）			最大工作角度（° ）
型号	转径（mm）D	TR1)	TD2)	TS3)	最大工作角度（° ）
U45073	365	45.5	255	510	4
U4H078	390	5303	324	618	4
U49084	420	62.7	392	775	4
U53088	440	77.1	471	892	4
U5E095	475	94.1	649	1170	4
U55098	490	108	657	1270	4
U5G105	525	127	814	1470	4
U57108	540	140	1160	1780	4
U59118	590	180	1350	2270	4
U63128	640	229	1910	2920	4
U6S132	660	255	2010	3030	4
U6D138	690	285	2390	3710	4
U65148	740	360	2690	4770	4
U67152	760	398	3090	4840	4
U6J156	780	416	3390	5690	4
U69168	840	491	3920	6650	4

[注] 1）TR表示额定转矩，用于计算寿命。・・・Kｍ（材料系数）＝１。
2）TD表示针对最大转矩（常用最大）的判断基准转矩，最好保持TD转矩/最大转矩＞1.5。
3）TS表示针对破坏转矩（非常大）的判断基准转矩，最好保持TS转矩/破坏转矩＞1.5。
