株式会社捷太格特机械系统HW系列HW Series

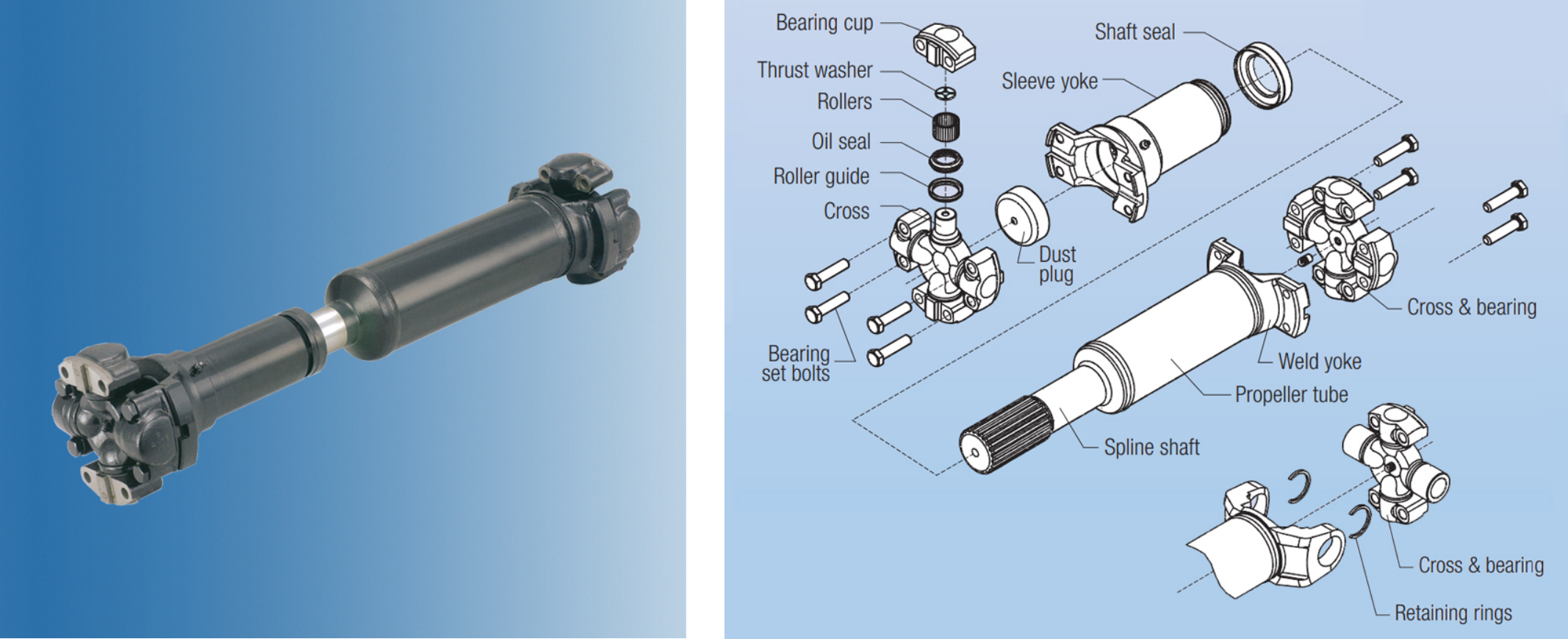

主要用于建筑机械和工业机械。 全世界的节叉尺寸已被统一采用直接固定轴承盖的结构。 为了让型号５～１２能适用"沾泥水和粉尘多"等严酷的环境，采用了高密封的交叉轴承和花键结构。
尺寸表
| 型号 | 图例 | 转径（mm）D | 最大转矩（N・m） | 最大工作角度（° ） | ||
|---|---|---|---|---|---|---|
| TR1) | TD2) | TS3) | ||||
| 4 | 1 | 115 | 466 | 1260 | 3310 | 25 |
| 2 | 116 | 25 | ||||
| 5 | 1 | 122 | 851 | 1770 | 4470 | 10 |
| 2 | 125 | 25 | ||||
| 6 | 1 | 149 | 1090 | 2240 | 6400 | 25 |
| 2 | 152 | 25 | ||||
| 7 | 1 | 158 | 1650 | 3760 | 9190 | 20 |
| 2 | 165 | 25 | ||||
| 8 | 1 | 216 | 2200 | 5380 | 12200 | 21 |
| 8.5 | 1 | 175 | 2570 | 7520 | 13500 | 25 |
| 9 | 1 | 220 | 3450 | 9980 | 18900 | 25 |
| 10 | 1 | 226 | 5580 | 13600 | 33900 | 25 |
| 12 | 1 | 302 | 8060 | 19300 | 47400 | 25 |
[注] 1）TR表示额定转矩，用于计算寿命。・・・Kｍ（材料系数）＝１。
2）TD表示针对最大转矩（常用最大）的判断基准转矩，最好保持TD转矩/最大转矩＞1.5。
3）TS表示针对破坏转矩（非常大）的判断基准转矩，最好保持TS转矩/破坏转矩＞1.5。
