驱动轴

网站首页>产品信息>驱动轴>D系列

D系列D Series

适用于驱动压延机的滚筒等严酷的环境。
以标准化的交叉轴承为基准能够应对各种尺寸和接头形状。

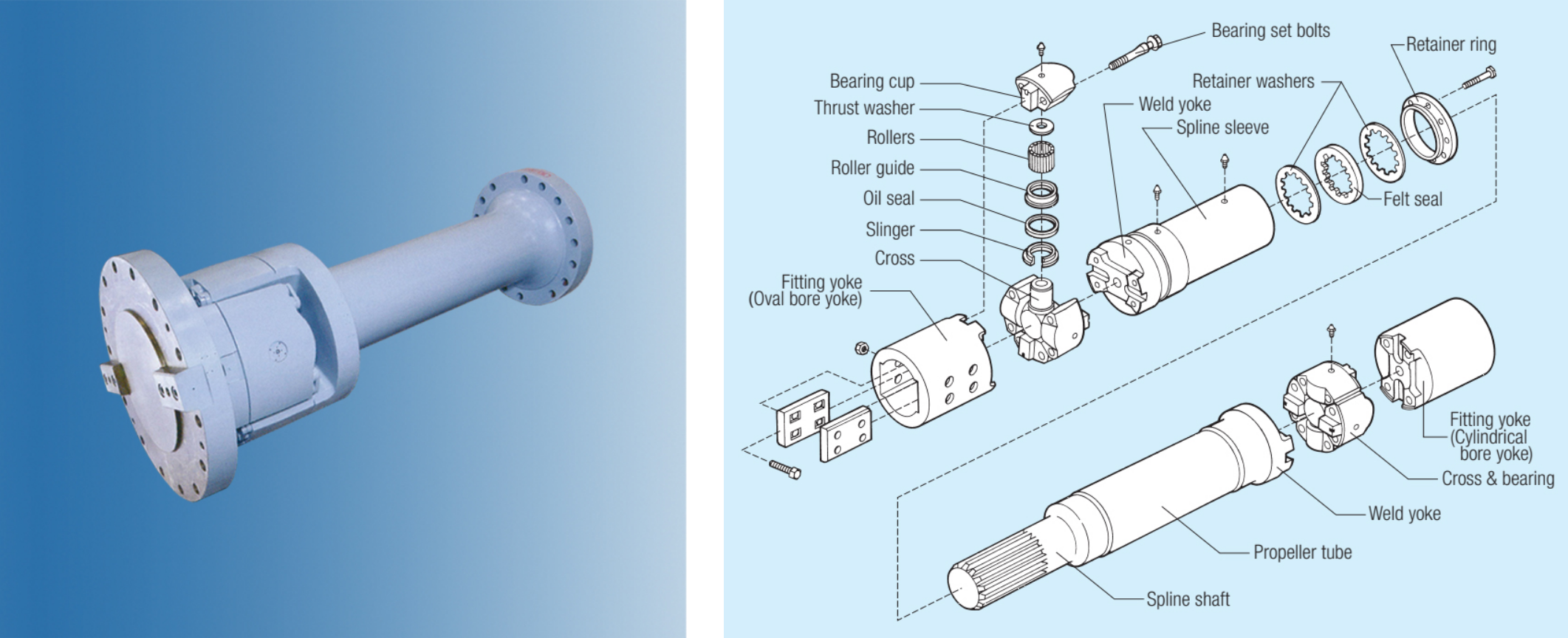

Dシリーズ

尺寸表

型号	转径（mm）D	最大转矩（N・m）			最大工作角度（° ）
型号	转径（mm）D	TR1)	TD2)	TS3)	最大工作角度（° ）
D22032	160	2.83	14.7	43.1	10
D26038	190	5.33	24.5	71.6	10
D30044	220	8.54	39.2	108	10
D34052	260	15.1	68.6	186	10
D38060	300	22.8	98.1	284	10
D44070	350	38.2	167	451	10
D48080	400	54.9	255	667	8
D50085	425	66.9	314	804	8
D54090	450	80.4	373	951	8
D56100	500	107	520	1270	8
D58110	550	146	706	1770	8
D60120	600	195	932	2260	8
D62130	650	249	1180	2840	8
D64140	700	293	1470	3530	8
D66150	750	371	1860	4410	8
D68160	800	449	2260	5300	8
D71170	850	497	3350	6200	7
D72180	900	591	3650	600	7
D7E184	920	621	3920	8050	7
D74190	950	654	3500	9250	7
D75194	970	697	4140	10300	7
D76204	1020	924	4090	8050	7
D7J214	1070	1040	6090	13500	6
D81220	1100	1100	7160	13200	6
D8B226	1130	1200	6800	15200	6
D8E246	1230	1530	8060	18800	6

[注] 1）TR表示额定转矩，用于计算寿命。・・・Kｍ（材料系数）＝１。
2）TD表示针对最大转矩（常用最大）的判断基准转矩，最好保持TD转矩/最大转矩＞1.5。
3）TS表示针对破坏转矩（非常大）的判断基准转矩，最好保持TS转矩/破坏转矩＞1.5。
