標準スピンドルユニット SPM100シリーズ
1.1 構造と部品の名称
標準スピンドルユニットSPM100シリーズの構造と構成部品の名称を示します。

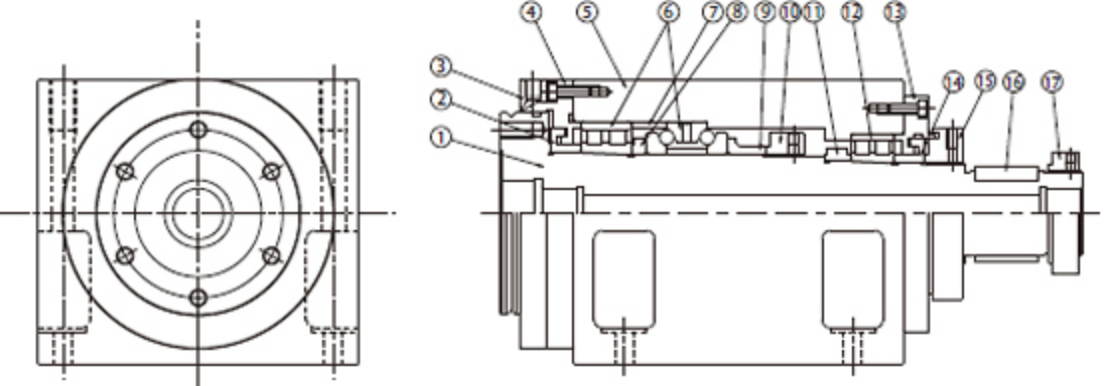

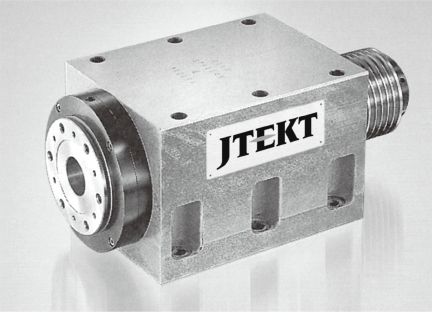

- ブロックタイプ SPM100B

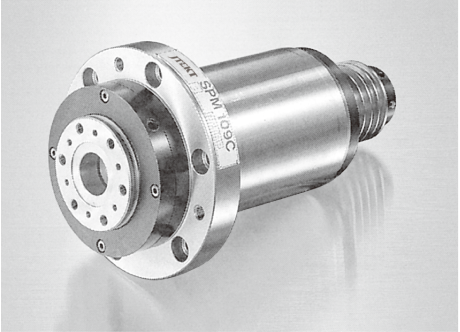

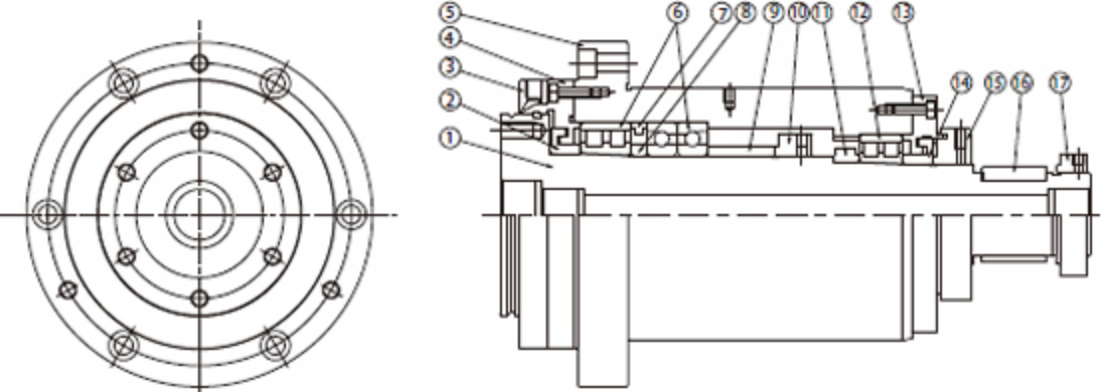

- カートリッジタイプ SPM100C
【部品の名称】
- ①主軸
- ②前側ラビリンスカラー
- ③防水カバー
- ④前カバー（Oリング付き）
- ⑤軸箱
- ⑥前側軸受
- ⑦外輪間座
- ⑧内輪間座（A）
- ⑨内輪間座（B）
- ⑩前側軸受ナット（ロック機構付き）
- ⑪間座（C）
- ⑫後ろ側軸受
- ⑬後ろカバー
- ⑭後ろ側ラビリンスカラー
- ⑮後ろ側軸受ナット（ロック機構付き）
- ⑯平行キー
- ⑰プーリナット（ロック機構付き）

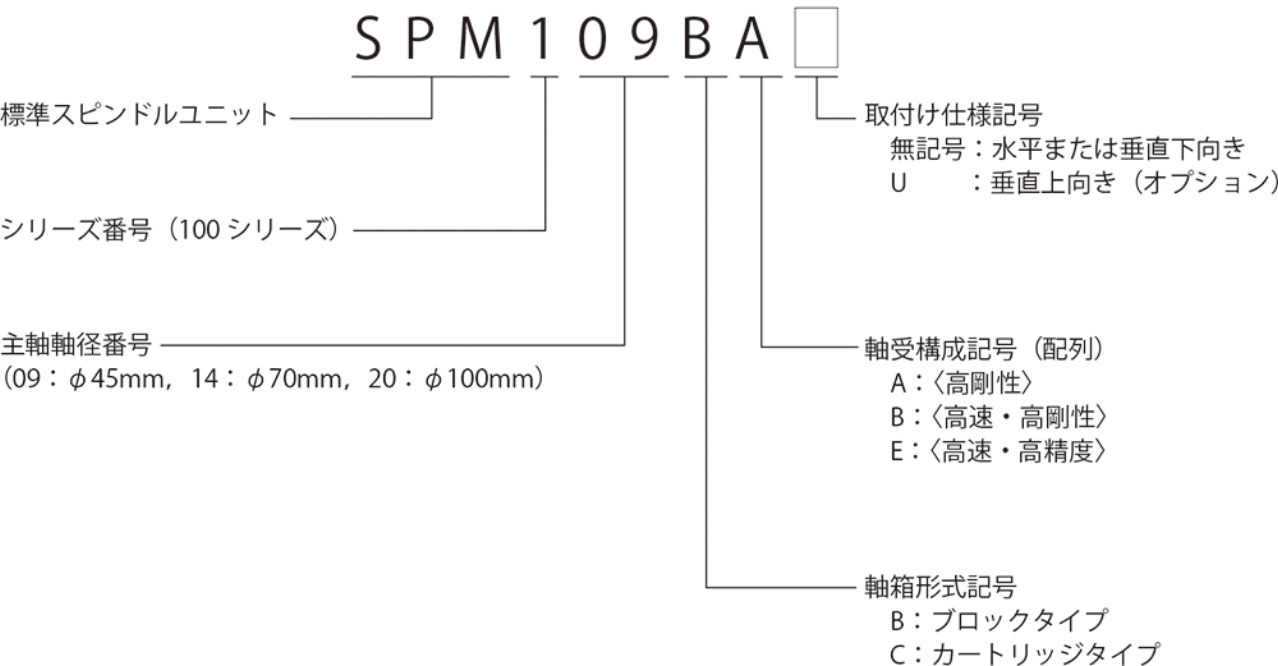

1.2 呼び番号の構成
標準スピンドルユニットSPM100シリーズの呼び番号は、標準スピンドルユニット記号、シリーズ番号、主軸軸径番号、軸箱形式記号、軸受構成記号等によって構成されます。

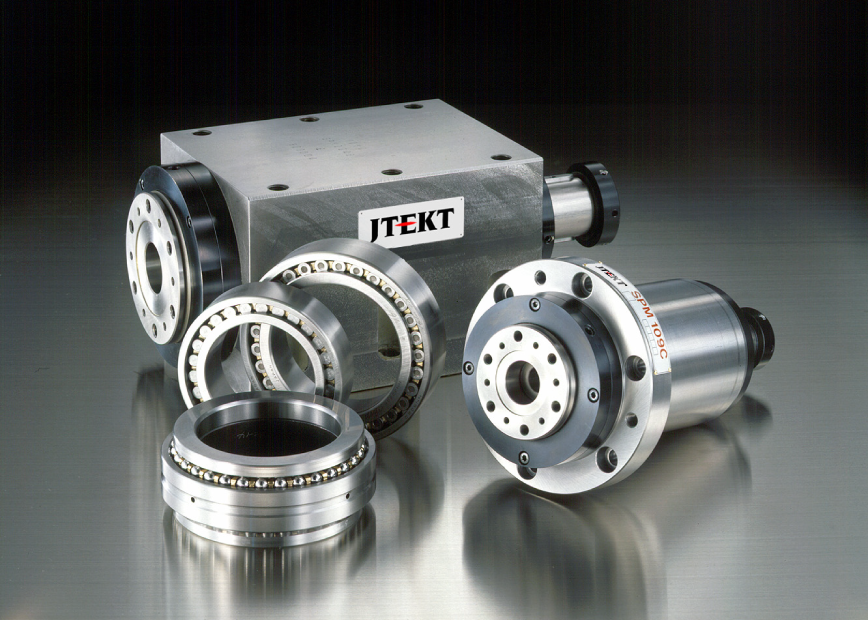

●SPM100シリーズ標準スピンドルユニットと精密転がり軸受1.3 形式、種類と仕様
用途に応じてお選び下さい。
- ■ブロックタイプ
- ■カートリッジタイプ
【SPM100シリーズ スピンドルユニットの形式、種類と仕様】
[備考]N-kgf換算 1N = 0.101972kgf 1kgf = 9.80665N
軸受構成 スピンドルユニット1)
呼び番号軸径2)
（mm）剛性（参考値）
（N/μm）回転精度（μm）3)
最大常用回転数
（min-1）許容（最高）回転数
（min-1）温度
上昇4)
最高ラジアル アキシアル ラジアル
揺れアキシア
ル揺れBタイプ Cタイプ Bタイプ Cタイプ A配列
〈高剛性〉SPM109 BA 45 130 380 3 3 4100 4500 5500 6000 15℃ CA SPM114 BA 70 280 550 2600 3000 3500 4000 CA SPM120 BA 100 450 1200 1200 2100 2500 2800 CA B配列
〈高速・高剛性〉SPM109 BB 45 130 210 3 2 6000 6800 8000 9000 CB SPM114 BB 70 280 310 3800 4100 5000 5500 CB SPM120 BB 100 450 410 2900 3100 3800 4100 CB E配列
〈高速・高精度〉SPM109 BE 45 90 130 2 2 8200 9000 11000 12000 CE SPM114 BE 70 150 190 5300 5600 7000 7500 CE SPM120 BE 100 290 250 3800 4100 5100 5500 CE - （注）1）スピンドルユニット呼び番号は、 B:ブロックタイプ、C：カートリッジタイプを示します。
- 2）軸径は前側軸受取付け部の主軸寸法です。

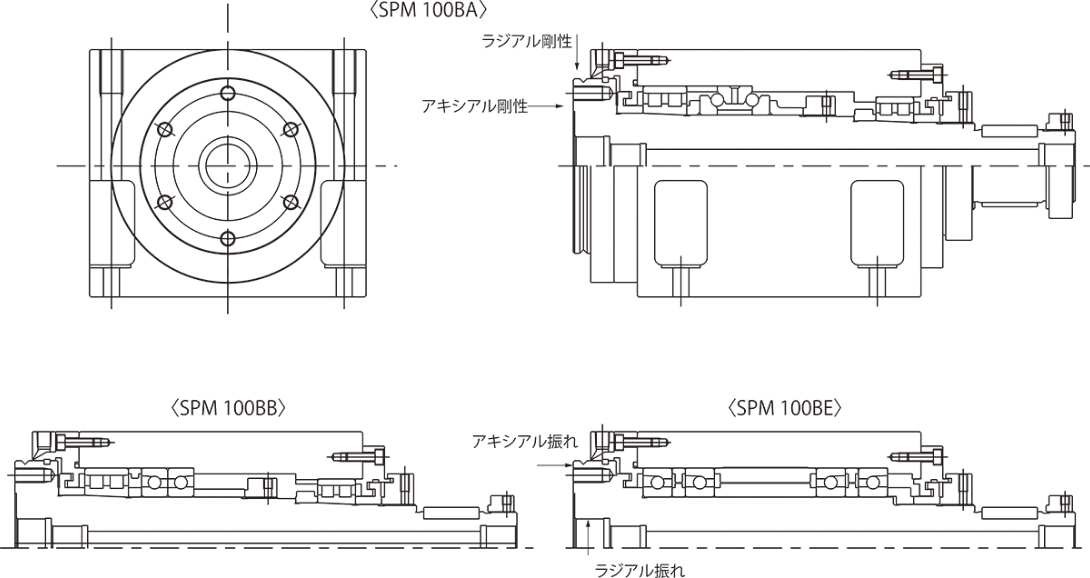

- 3）回転精度は図中の↓→部の振れを示します。
- 4）温度上昇は常用回転数での軸箱表面の値です。
1.4 寸法表

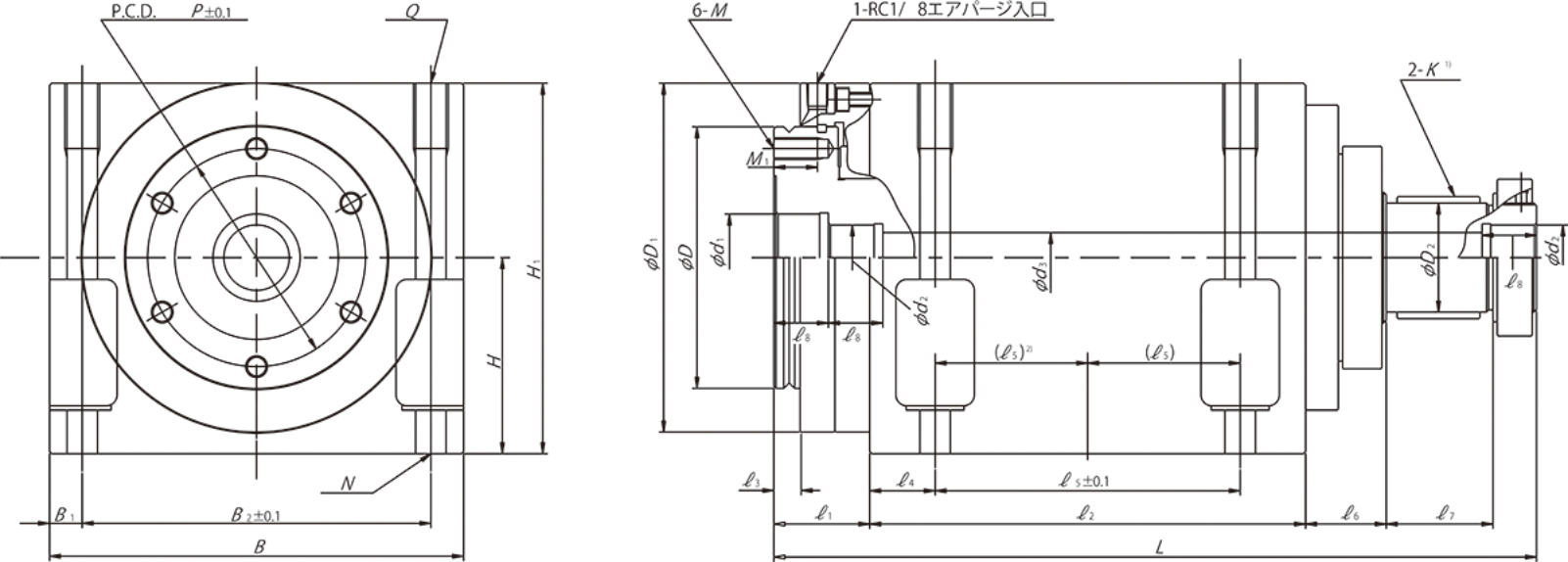

■ブロックタイプ SPM100B
【ブロックタイプ寸法表】
スピンドルユニット No. 主要寸法(mm） B B1 B2 D D1 D2 d1 d2 d3 H SPM109B
CADデータ145 12.5 120 0-0.019
80120 0-0.013
30+0.0210
30+0.0180
1813 70 SPM114B CADデータ190 15.0 160 0-0.022
120160 0-0.016
50+0.0250
40+0.0210
3023 90 SPM120B CADデータ250 20.0 210 0-0.025
175220 0-0.019
80+0.0250
50+0.0250

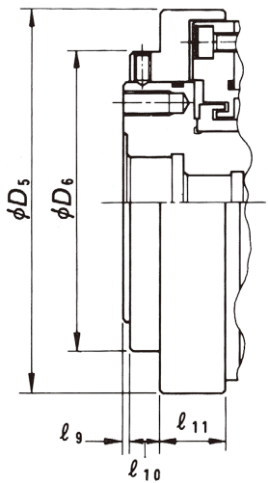

4031 125 スピンドルユニット No. 主要寸法(mm） H1 K1) L ℓ1 ℓ2 ℓ3 ℓ4 ℓ5 ℓ6 SPM109B 130 8×7×28ℓ 295 37 170 10 25 120 30 SPM114B 170 10×8×38ℓ 400 44 250 12 30 （95）2) 37 SPM120B 235 14×9×48ℓ 523 51 350 15 35 （140）2) 39 ■U仕様先端部寸法（オプション）4)
スピンドルユニット No. 先端部寸法(mm) D5 D6 ℓ9 ℓ10 ℓ11 SPM109BU・CU 128 100 2 10 22 SPM114BU・CU 168 144 2 12 27 SPM120BU・CU 200 228 3 15 29
■標準プーリ（オプション）
スピンドルユニット No. A、B配列 E配列 SPM109B・C 3-3V、P.D. 80 4-7MS、P.D. 65 SSPM114B・C 4-3V、P.D.120 5-7MS、P.D.100 SPM120B・C 5-3V、P.D.150 6-7MS、P.D.120
標準プーリー付きSPM100シリーズ（ブロックタイプ）
スピンドルユニット No. 主要寸法(mm） 質量（概要）
（ｋｇ）取付け3)
ボルトℓ7 ℓ8 M M1 N P Q SPM109B 38 20 M8 16 4-φ11 65 4-M16 24 4-M10 SPM114B 49 25 M10 20 6-φ14 100 6-M16 60 6-M12 SPM120B 59 30 M12 23 6-φ18 145 6-M20 152 6-M16 - 1）Kは平行キーの幅×高さ×長さを示します。
- 2）取付けボルト穴の数は、
SPM109M:片側２か所（計４か所）
SPM114B、120B:片側３か所(計６か所）です。 - 3）取付けボルトは六角穴付きボルトをご使用ください。
- 4）垂直上向きに取り付けてご使用の場合は、U仕様とご指定下さい。(オプション）

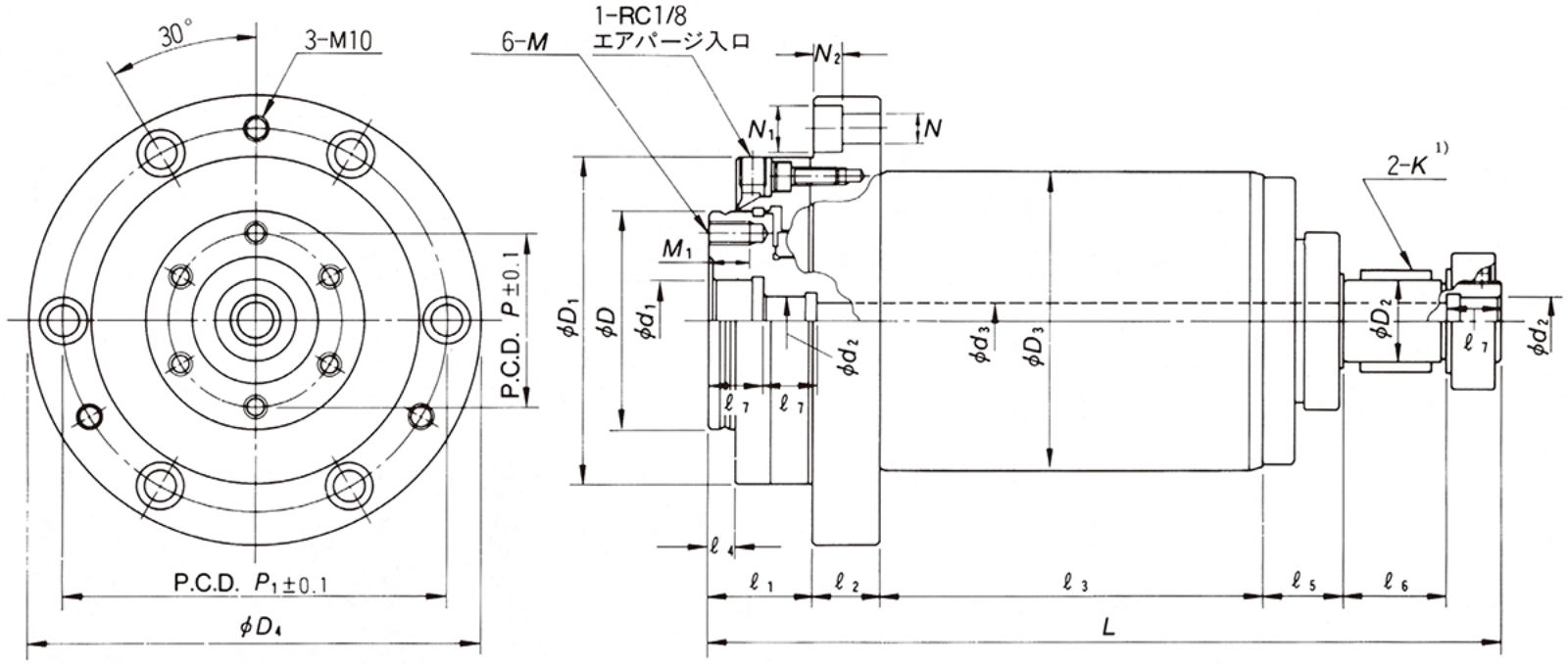

■カートリッジタイプ SPM100C
【カートリッジタイプ寸法表】
スピンドルユニット No. 主要寸法(mm) D D1 D2 D3 D4 d1 d2 d3 SPM109C CADデータ0-0.019
80120 0-0.013
300-0.015
110165 +0.0210
30+0.0180
1813 SPM114C CADデータ0-0.022
120160 0-0.016
500-0.018
150205 +0.0250
40+0.0210
3023 SPM120C CADデータ0-0.025
175220 0-0.019
800-0.02
200265 +0.0250
50+0.0250
4031 スピンドルユニット No. 主要寸法(mm) K1) L ℓ1 ℓ2 ℓ3 ℓ4 ℓ5 ℓ6 ℓ7 SPM109C 8×7×28ℓ 295 39 25 143 10 30 38 20 SPM114C 10×8×38ℓ 400 46 30 218 12 37 49 25 SPM120C 14×9×48ℓ 523 53 35 313 15 39 59 30 ■U仕様先端部寸法（オプション）3)
スピンドルユニット No. 先端部寸法(mm) D5 D6 ℓ9 ℓ10 ℓ11 SPM109BU・CU 128 100 2 10 22 SPM114BU・CU 168 144 2 12 27 SPM120BU・CU 200 228 3 15 29
■標準プーリ（オプション）
スピンドルユニット No. A、B配列 E配列 SPM109B・C 3-3V、P.D. 80 4-7MS、P.D. 65 SSPM114B・C 4-3V、P.D.120 5-7MS、P.D.100 SPM120B・C 5-3V、P.D.150 6-7MS、P.D.120
標準プーリー付きSPM100シリーズ（カートリッジタイプ）
スピンドルユニット No. 主要寸法(mm） 質量（概要）
（ｋｇ）取付け2)
ボルトℓ7 ℓ8 M M1 N P Q SPM109C M8 16 11 17.5 11 65 140 17.5 6-M10 SPM114C M10 20 11 17.5 11 100 180 43.0 6-M10 SPM120C M12 23 14 20.0 13 145 242 103.0 6-M12 - 1）Kは平行キーの幅×高さ×長さを示します。
- 2）取付けボルトは六角穴付きボルトをご使用ください。
- 3）垂直上向きに取り付けてご使用の場合は、U仕様とご指定下さい。(オプション２）
1.5 単品図

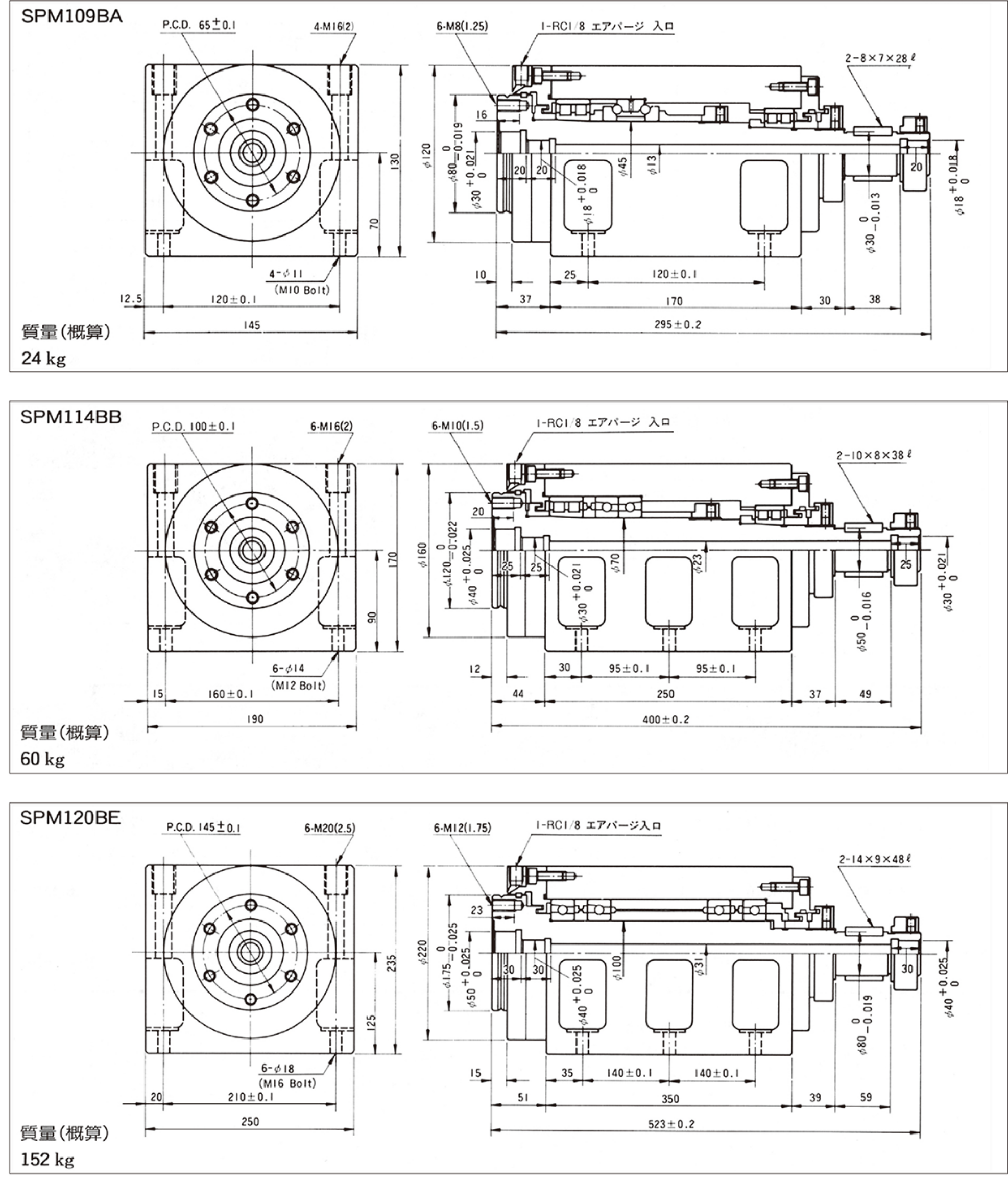

■ブロックタイプ(SPM100シリーズ)
〔備考〕各A、B、Eのスピンドルユニットの主要寸法はすべて同一であり、軸受構成のみ異なります。使用軸受については「1.3 形式、種類と仕様」を参照してください。

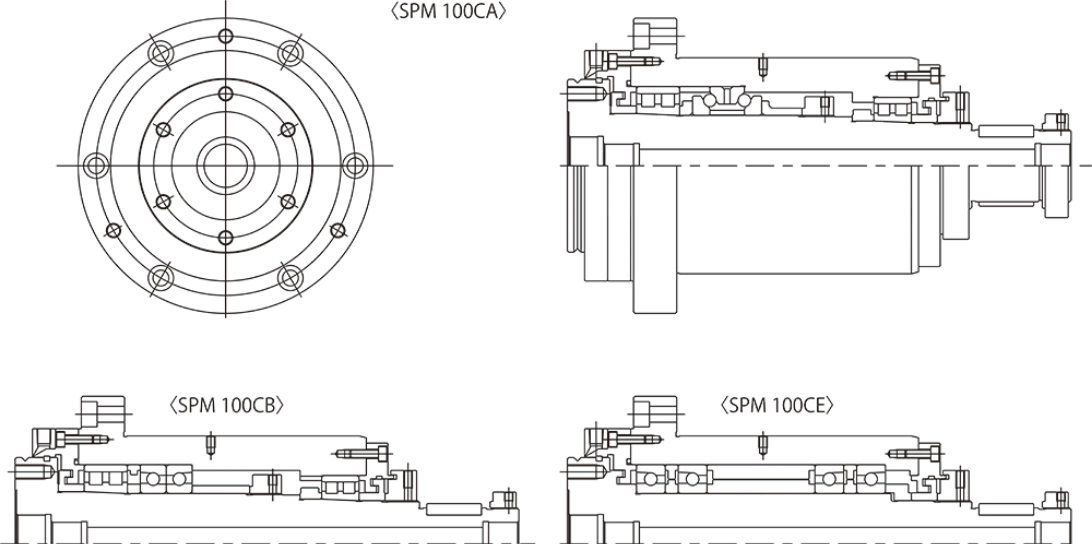

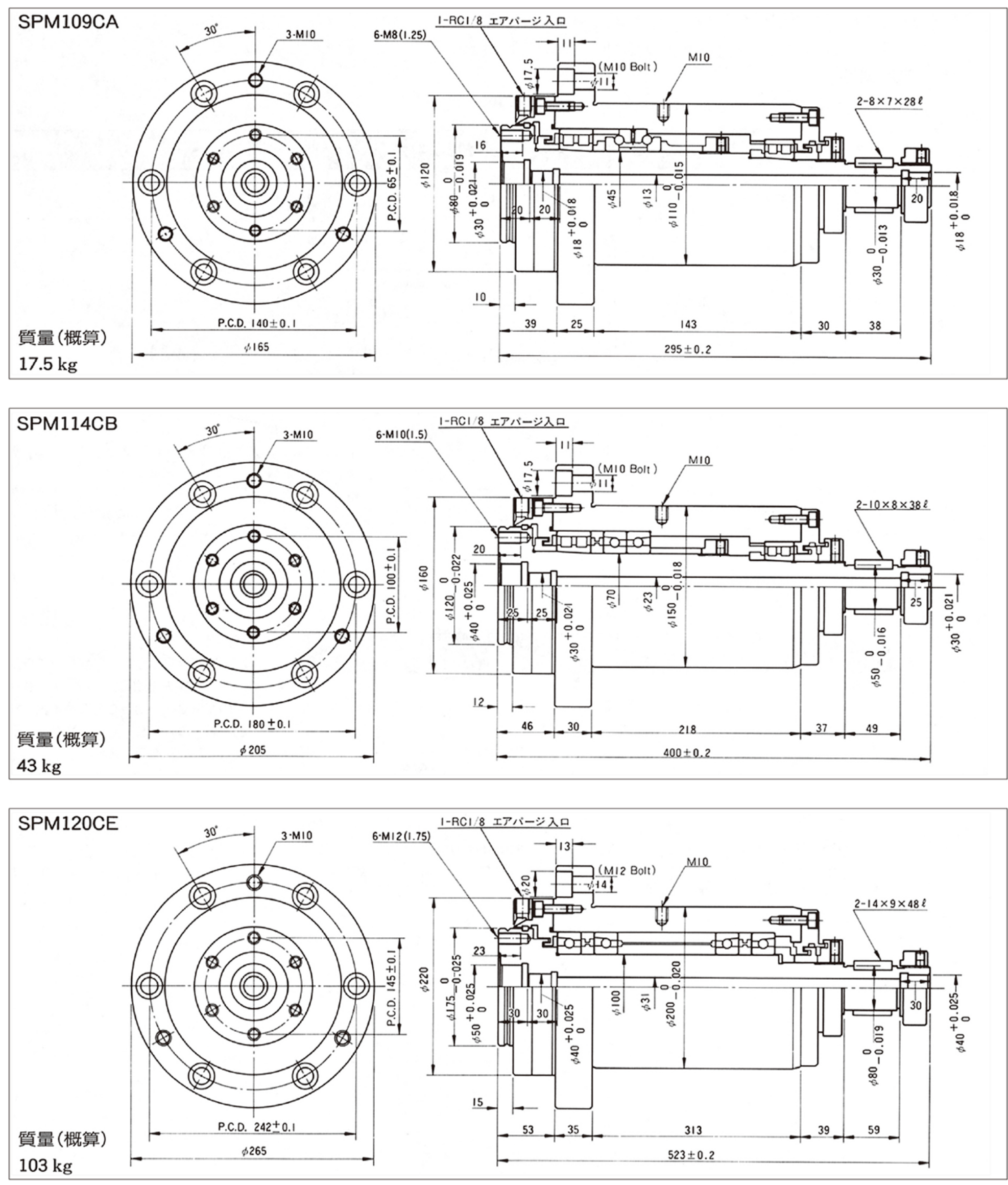

■カートリッジタイプ（SPM100シリーズ）
-
